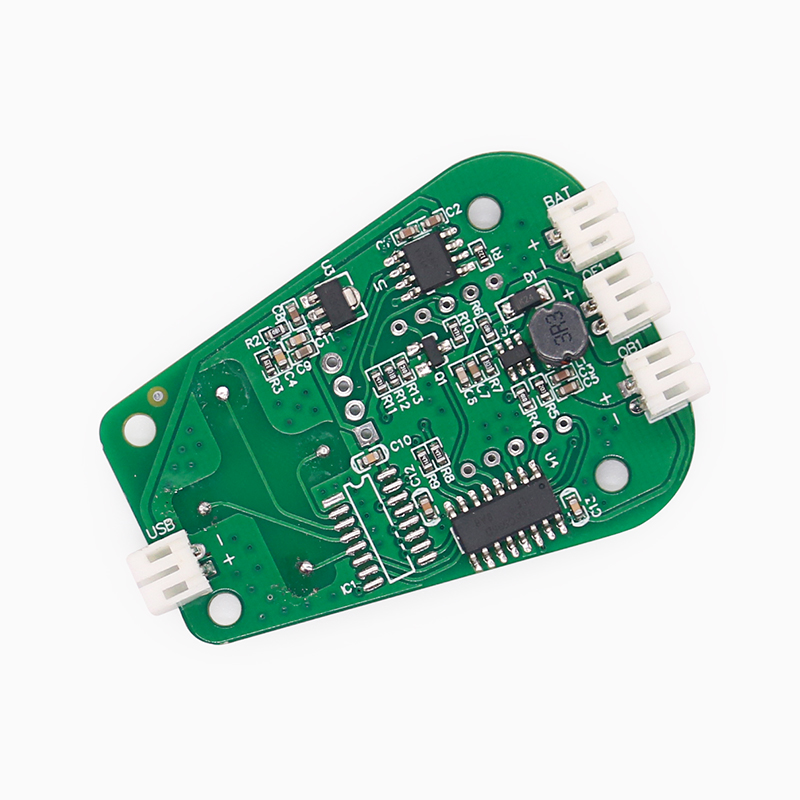

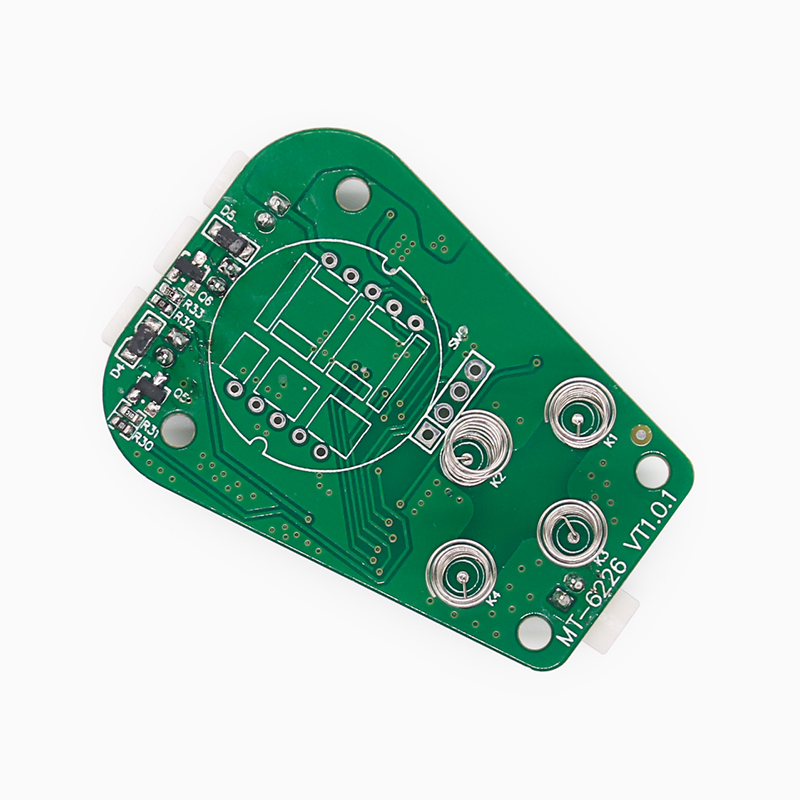

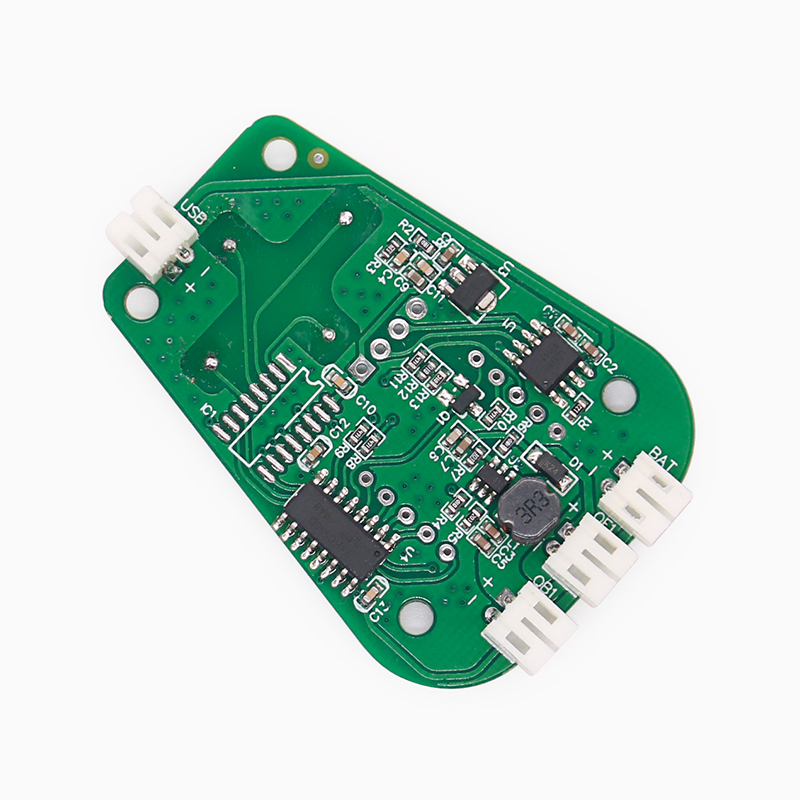

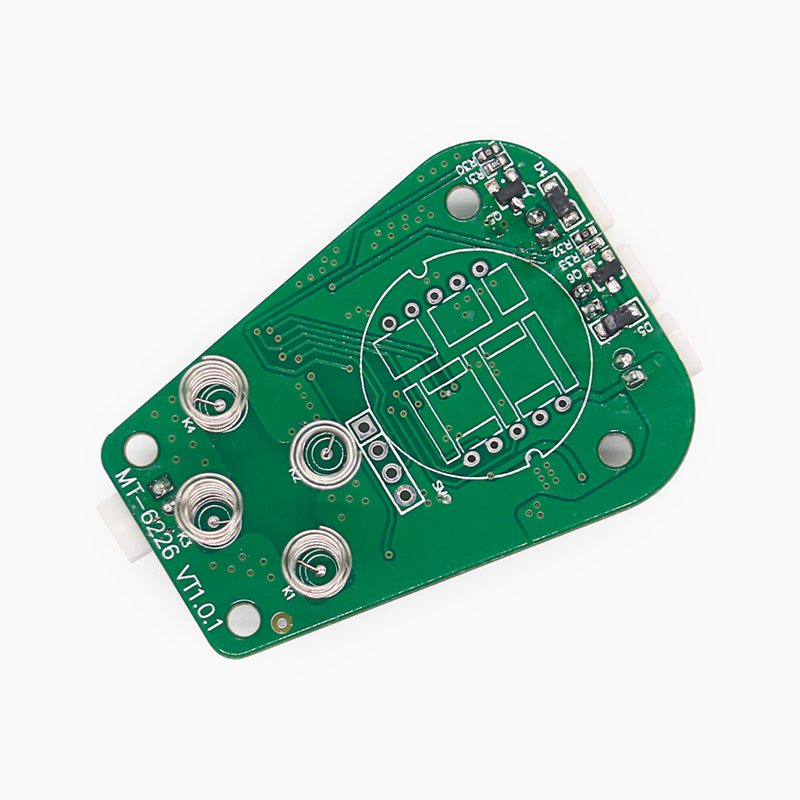

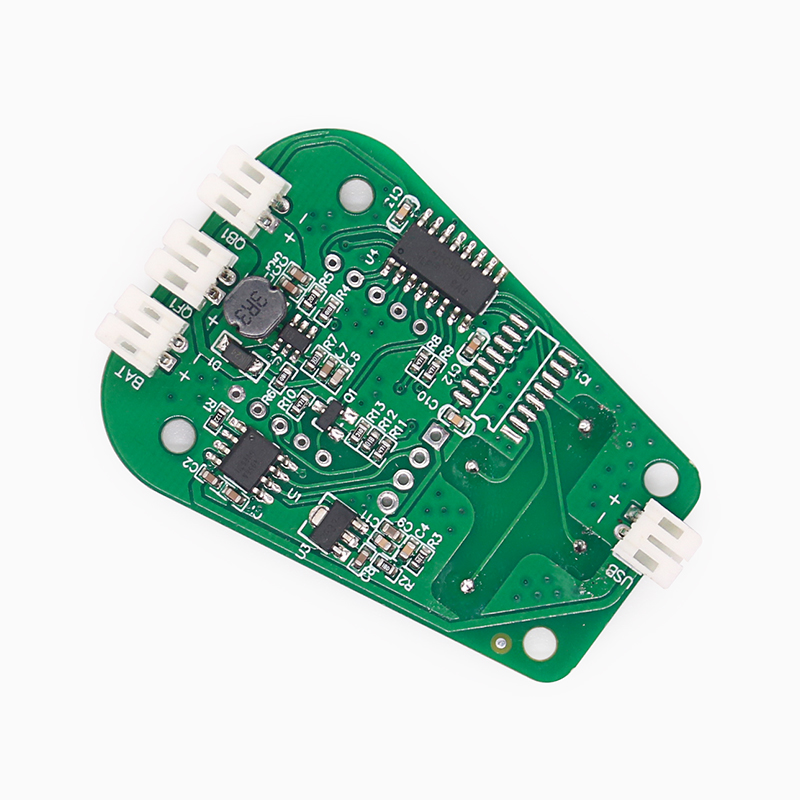

MT-6226_触摸电动吸奶器pcba抄板_集奶器智能电子产品pcb电路板

规格尺寸

• 尺寸：52.6mmX39mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明

• 气泵：额定3.7V
• 气阀：额定电压3.7V
• 电源：5V/1A适配器
• 电池：3.7V

功能描述

• 开关机：设备上电后，默认处于关机状态。按下开关键，LED全屏亮起，释放按键后设备开机，并进入上次关机前的模式。长按开关键即可关机。
• 模式切换：在工作状态下，按模式键可切换模式，设备共有两个模式可选，对应的模式指示灯会亮起。
• 档位切换：在工作状态下，按档位减键，当前模式的档位会减小；按档位加键，当前模式的档位会增加，最大档位为9档。数码管会显示当前档位。
• 低电量提示：在工作状态下，若电池电量正常，电池指示灯绿灯常亮。当电池电压低于3.3V时，会提示低电量，电量指示灯红灯以1HZ的频率闪烁。
• 充电指示灯：插入5V充电器后，电池指示灯会指示充电状态。绿灯以1HZ的频率闪烁表示正在充电中；绿灯常亮表示充电完成。

电性参数

• 工作电压：典型值为3.7V，范围为3V至4.2V（单位：V）
• 充电电压：典型值为5V，范围为4.9V至5.2V（单位：V）
• 充电电流：在电池电压为4V时，充电电流的典型值为0.6A（单位：A），但具体数值可能因实际情况而异，此处未给出最小值。
• 待机电流：在电池电压为4V时，待机电流的具体数值未给出，但单位为uA（微安），表示设备在非工作状态下的电流消耗很小。
• 最大工作电流：在电池电压为4V时，最大工作电流不超过0.65A（单位：A），这是设备在正常工作状态下的最大电流消耗。
