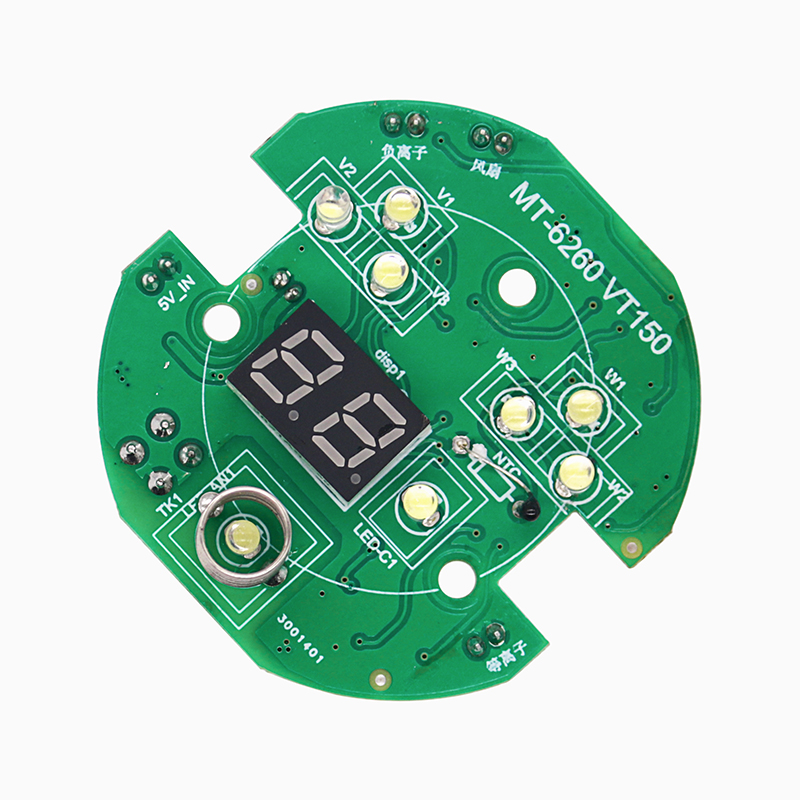

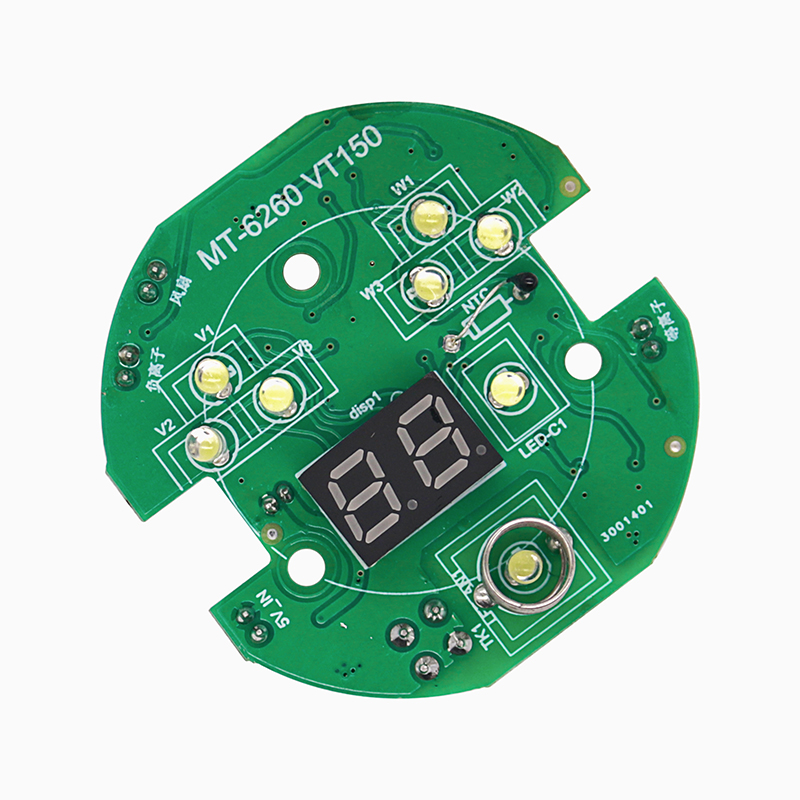

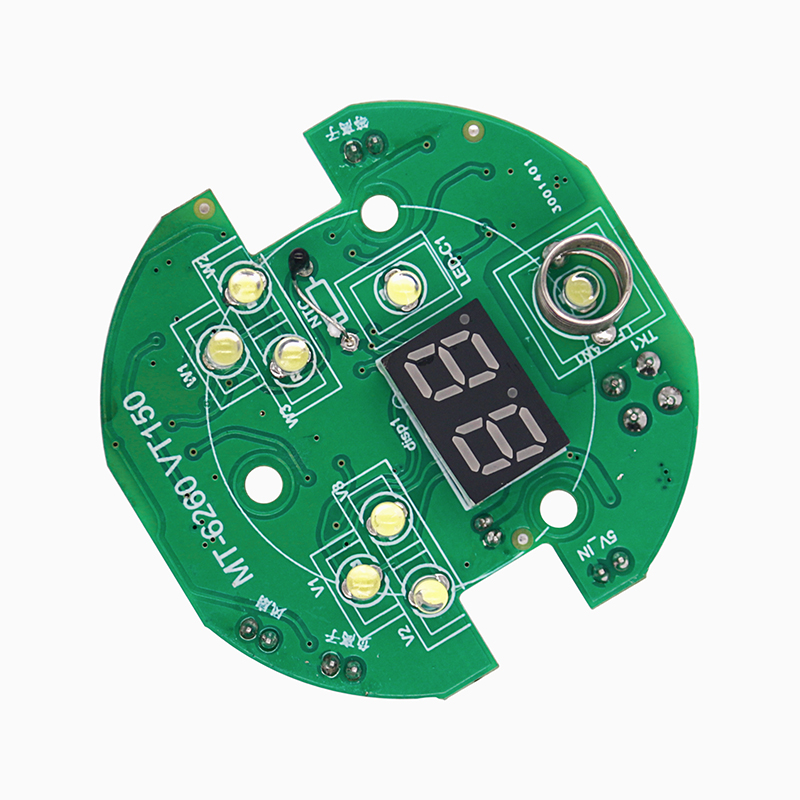

MT-6260_空气净化器pcba抄版解密_车载净化器pcba线路板抄板打样

规格尺寸

尺寸：49mmX50mm
材质：FR-4
板厚：1.2mm
板层：双面板

配件说明

USB供电板：MT-5727C

功能描述

主板功能：

• 上电自动开启进入工作状态，数码管显示当前温度值（0~60°），LED对应显示当前空气质量：
  • 绿色LED（0~80PPM）
  • 黄色LED（81~150PPM）
  • 红色LED（大于150PPM）

操作说明：

1. 上电后等待2分钟预热，指示灯正常显示。
2. 等离子、负离子供电口设备开启时均有输出。
3. 触摸按钮按下依次启动风扇1档、2档、3档，再次按下则关闭风扇。长按按钮实现开关机功能。
4. 首次上电后，设备会在30分钟后自动将当前值写入为基准值。
   • 基准值修改方法：关机状态下长按按钮，直到显示‘--’，此时设备会自动将当前值写入为新的基准值，并再次自动开机，完成操作。

电性参数

• 工作电压：电压5V，典型值为5.0V
• 工作电流：典型值为65mA
