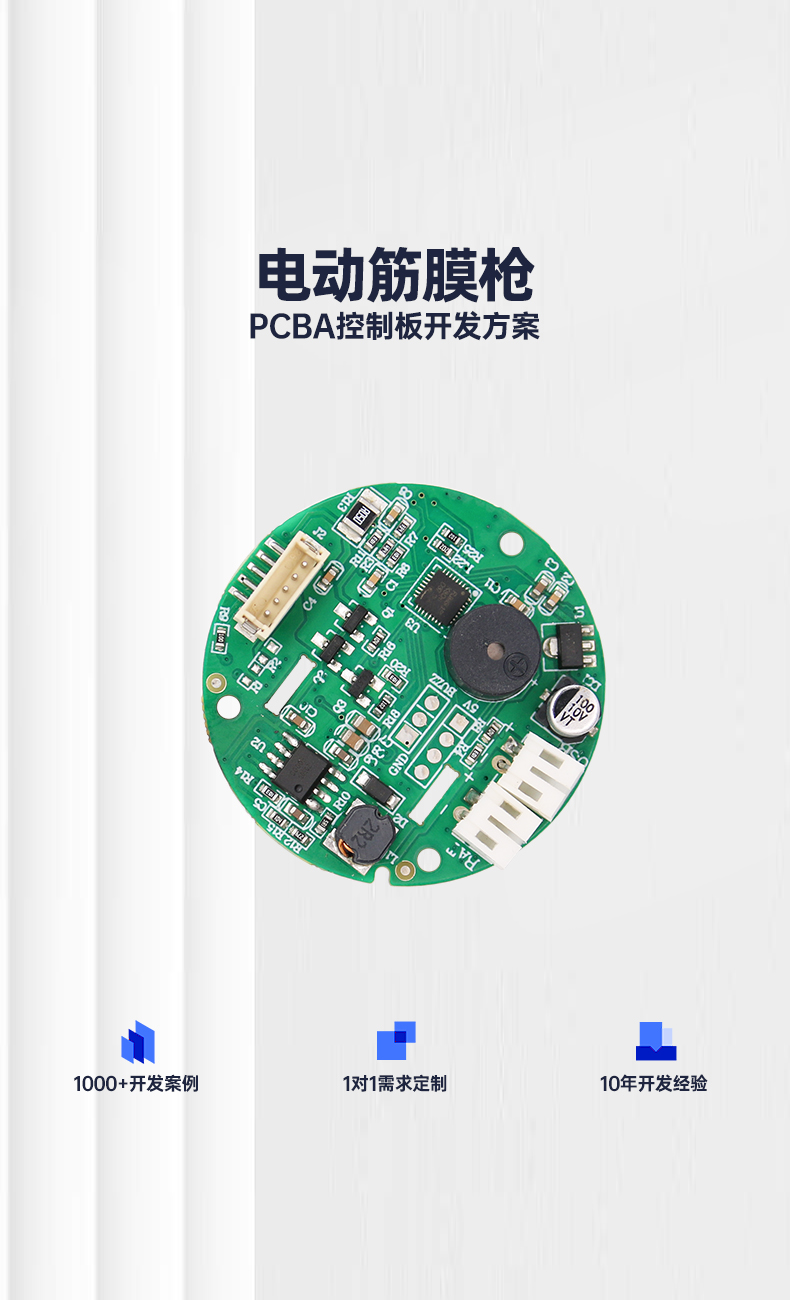

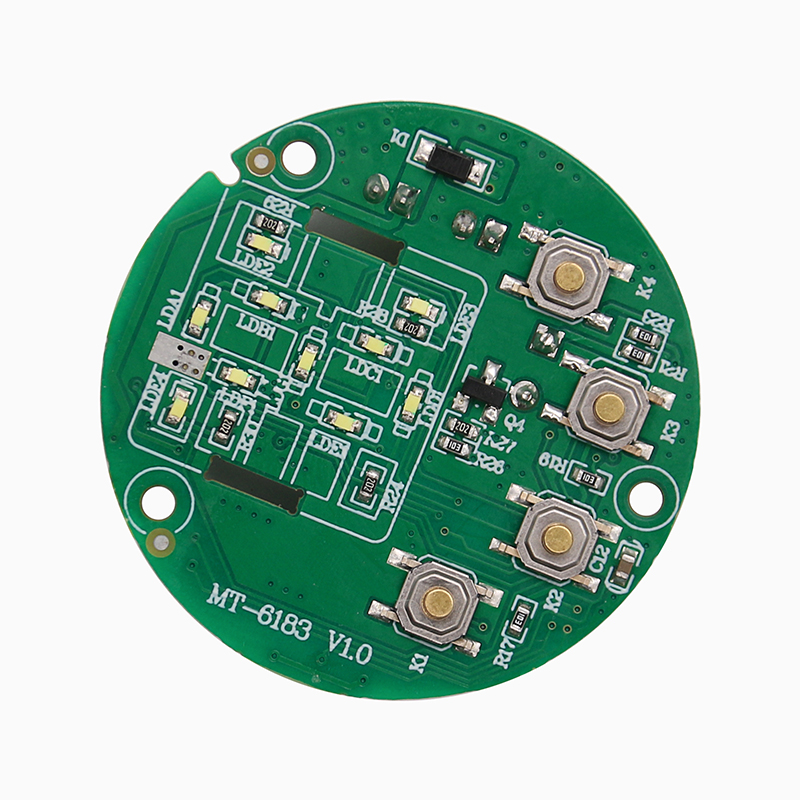

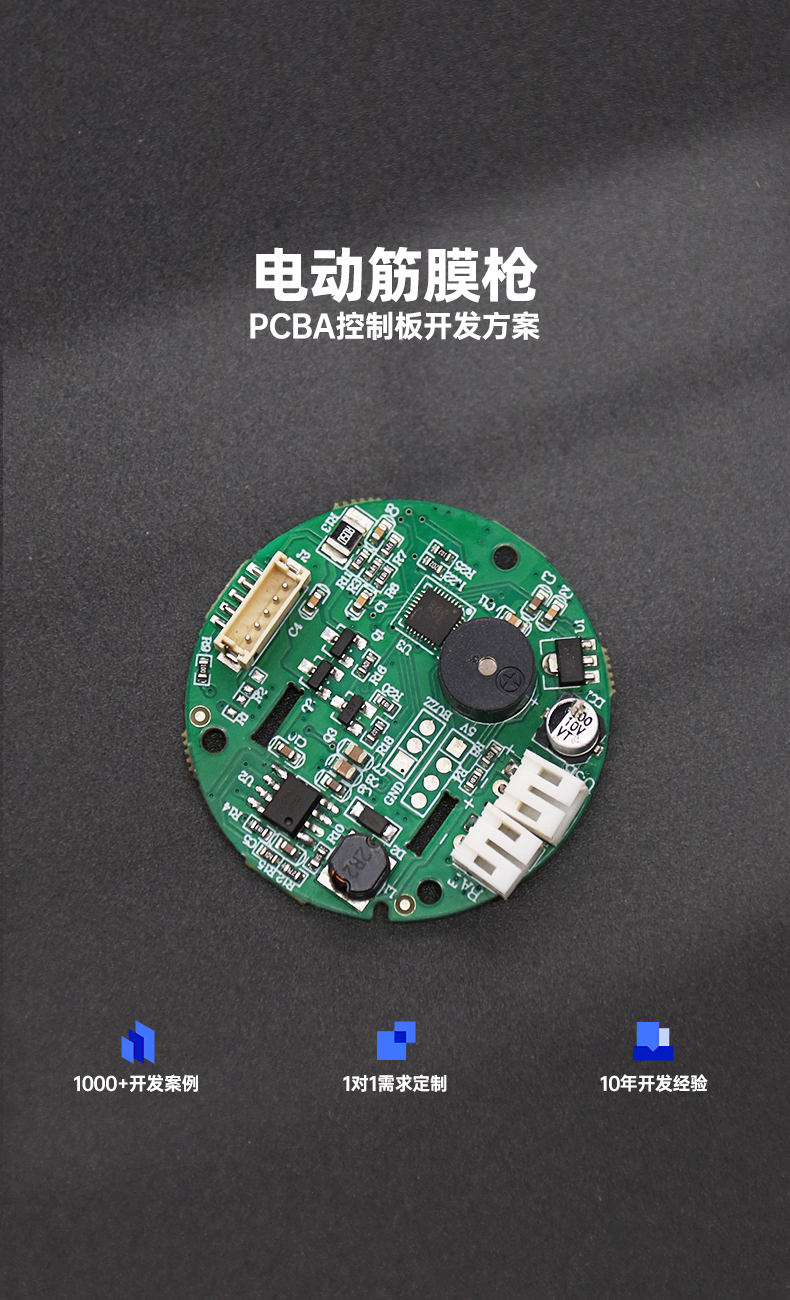

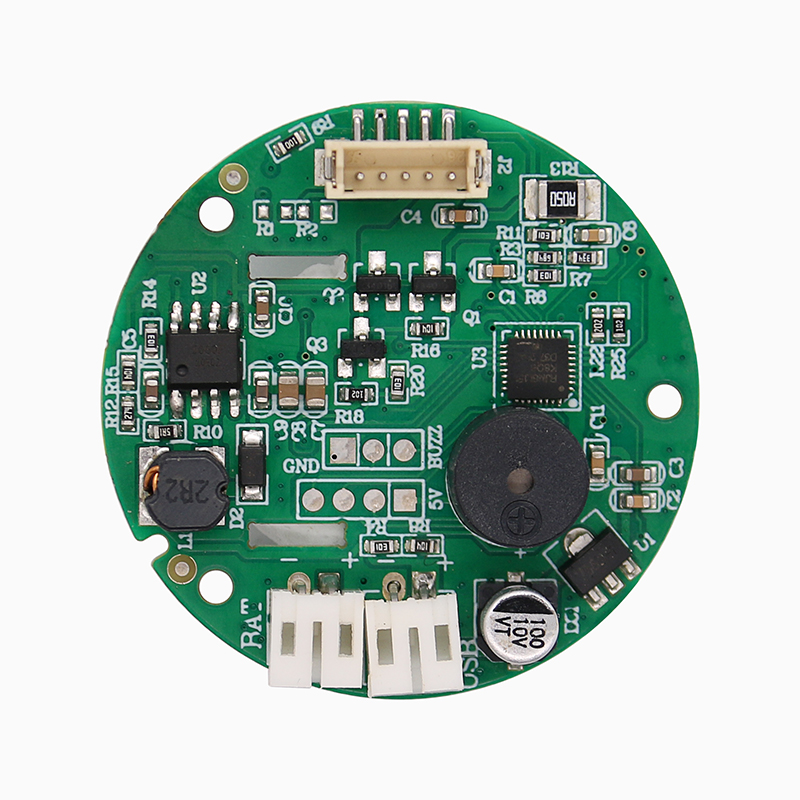

MT-6183_筋膜枪PCBA宁波线路板加工_肌肉按摩器pcb电路板方案开发
规格尺寸
尺寸:40×40mm
材质:FR-4
板厚:1.2mm
板层:双面
功能描述
-
开机键:
- 关机状态:长按开机,进入待机模式。
- 工作模式:长按开机,再次长按关机。
-
模式+键:
- 进入待机模式后:按“+”,进入工作模式。
- 工作状态:共5档,按键后增加档位。
- 堵转恢复:按下恢复电机工作。
-
模式-键:
- 工作状态:共5档,按键后减少档位。
- 堵转恢复:按下恢复电机工作。
-
暂停键:短按下后暂停/继续工作。
-
充电状态:
- 充电中:白灯呼吸。
- 充满后:白灯常亮。
-
低压报警:低于7V时,延时10秒报警,电源灯闪烁。
-
工作灯:工作时常亮,暂停时工作灯报警闪烁。
-
档位速度:
- 1档:1500转
- 2档:2100转
- 3档:2500转
- 4档:3000转
- 5档:3800转
电性参数
-
项目:工作电压
测试条件:——
最小:——
典型:7.4
最大:——
单位:V -
项目:充电电压
测试条件:——
最小:——
典型:5
最大:——
单位:V -
项目:充电电流
测试条件:——
最小:——
典型:1.2
最大:——
单位:A -
项目:待机电流
测试条件:——
最小:——
典型:300
最大:——
单位:uA -
项目:最大工作电流
测试条件:——
最小:——
典型:——
最大:——
单位:A
