MT-5955_长脚调光电源控制板_宁波PCB线路板设计开发SMT贴片加工

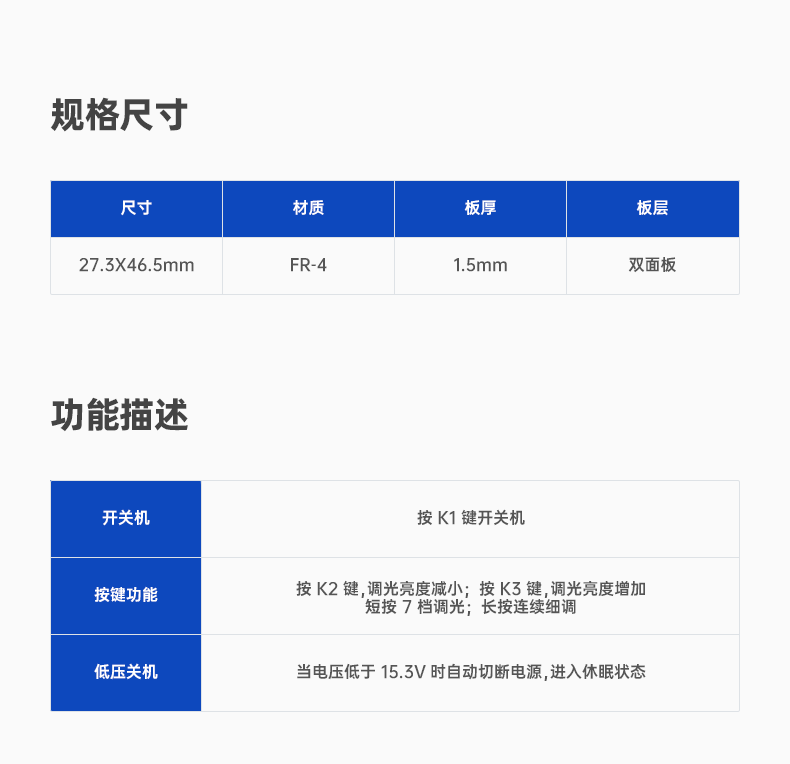

规格尺寸

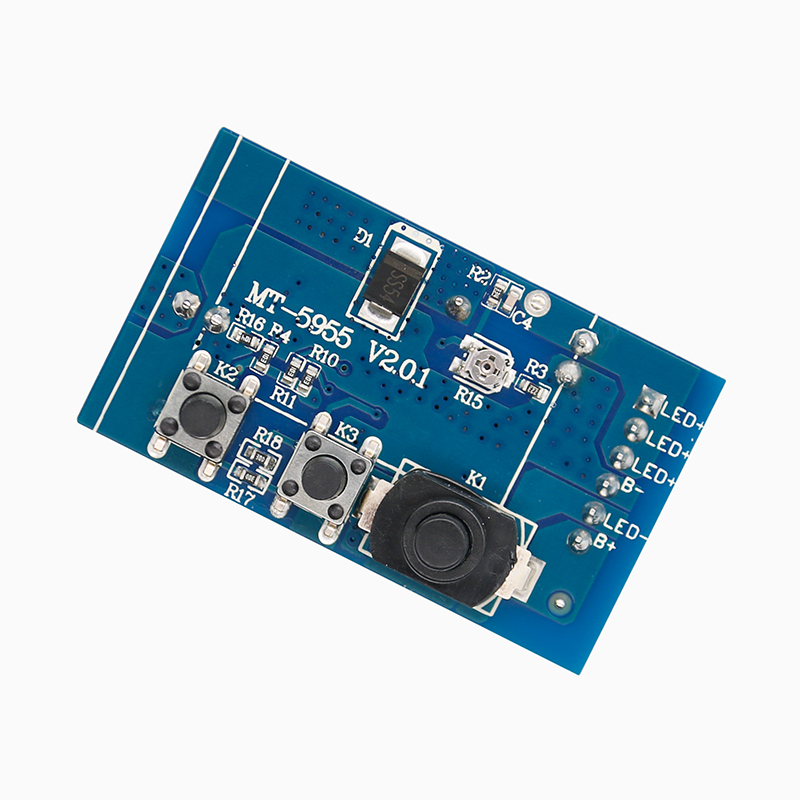

PCB板型号:MT-5955
尺寸:27.3mm X 46.5mm
材质:FR-4
板厚:1.5mm
类型:双面板






配件说明

电池:DC18-20V 锂电池
输出正极、输出负极:用于连接设备
电池正极、电池负极:电池连接端
电源开关、加键、减键:控制设备开关及调节亮度






功能描述

  • 开关机:按K1键进行开关机。
  • 按键功能:
    • K2键:调光亮度减小。
    • K3键:调光亮度增加。
    • 短按:实现7档调光。
    • 长按:进行连续细调。
  • 低压关机:电压低于15.3V时,设备自动断电并进入休眠状态。

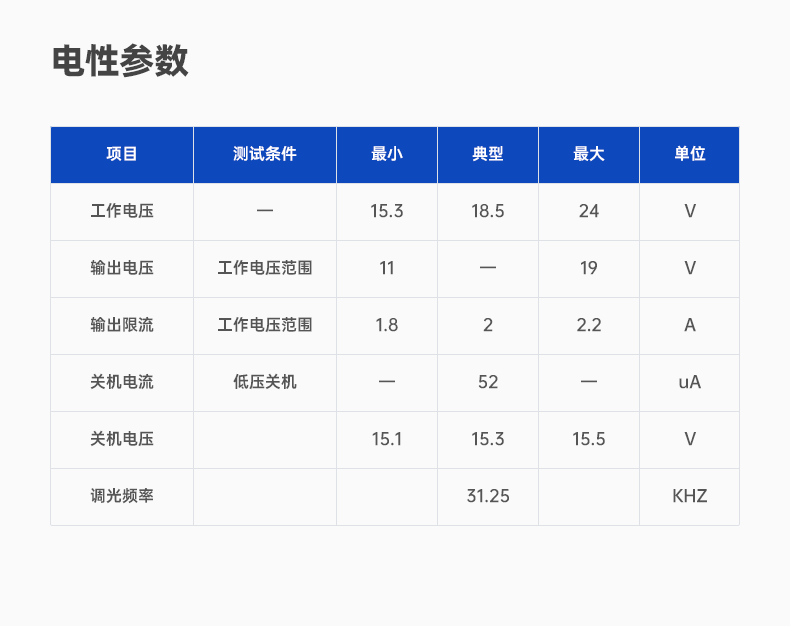

电气参数

  • 工作电压:范围在15.3V至24V之间。
  • 输出电压:在工作电压范围内,输出电压介于11V至19V之间。
  • 输出限流:在工作电压范围内,输出电流限制在1.8A至2.2A之间。
  • 关机电流:在低压关机状态下,关机电流为52uA。
  • 关机电压:范围为15.1V至15.5V。
  • 调光频率:固定为31.25KHZ。
