MT-6266_加热控制板pcba方案打样开发_上海smt贴片加工线路板设计

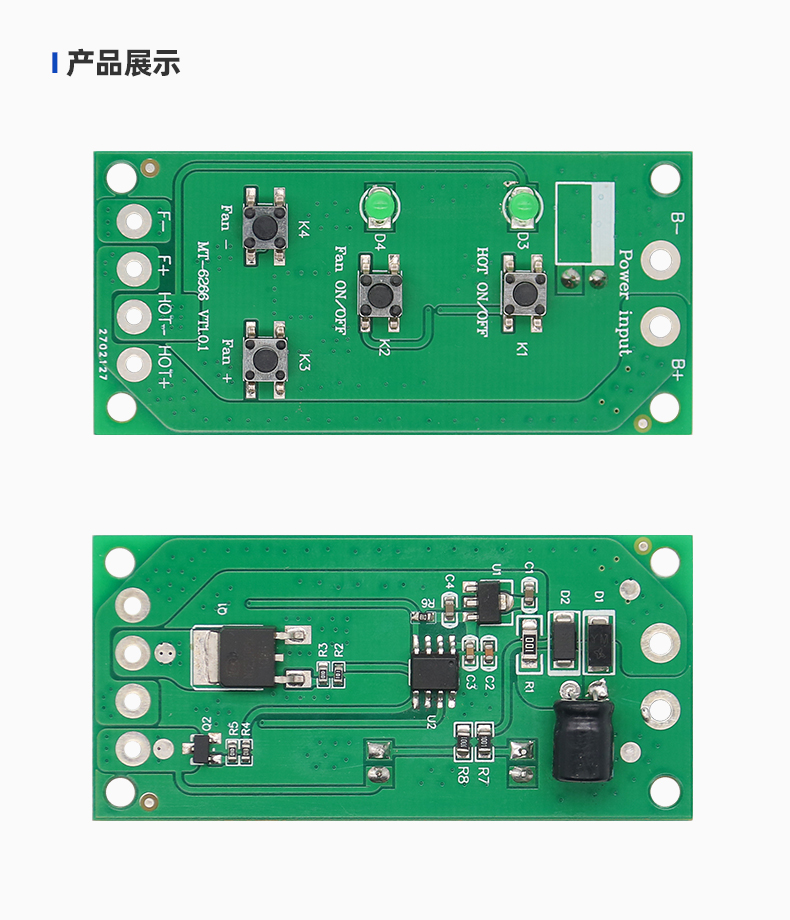

规格尺寸

尺寸：63×30mm
材质：FR-4
板厚：1.2mm
板层：双面

配件说明

发热丝
风扇

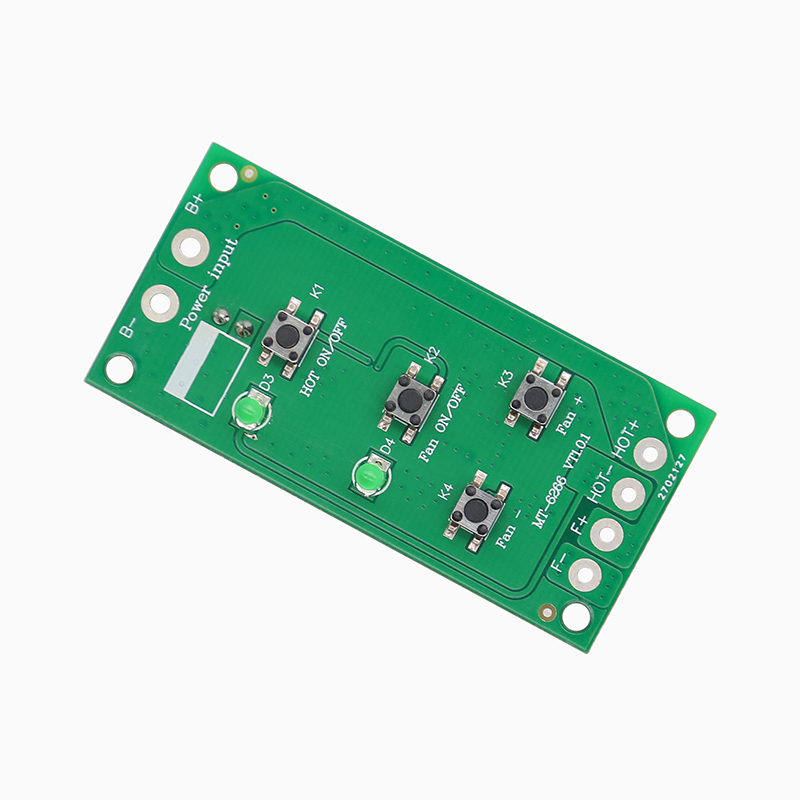

功能描述

按键操作：

• 上电后，按按键K1，开启加热模式，D3绿灯常亮。再次按下K1，关闭加热。
• 按按键K2，开启风扇，D4绿灯常亮。再次按下K2，关闭风扇。
• 在风扇开启状态下，按K3增加风扇档位，按K4减少风扇档位。（共八个档位）

电性参数

项目：工作电压
典型：12V
单位：V
