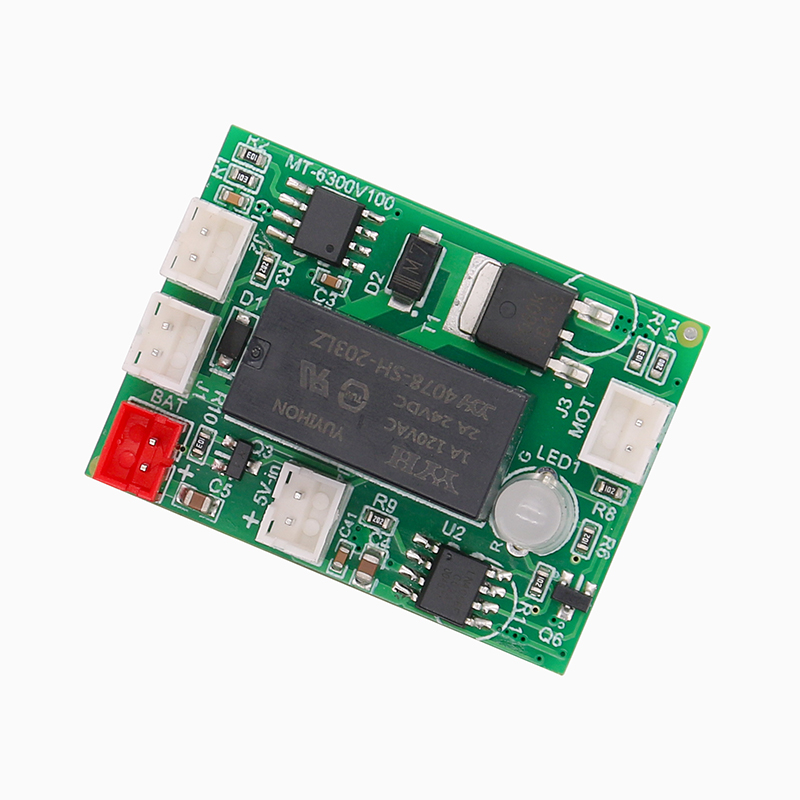

MT-6300_电动卷笔刀电子产品设计_自动削笔器上海线路板pcba抄板

规格尺寸

尺寸：38*28mm
材质：FR-4
板厚：1.6mm
板层：双面板

功能描述

主板开关：

• 【启动开关】闭合期间，延迟0.3秒启动。红灯闪烁1次后，电机正转15秒，接着反转2秒停止。当【启动开关】释放时，红灯再次闪烁1次。
• 若【启动开关】已闭合，此时再闭合【停止开关】，电机将继续正传1.5秒后，停顿0.5秒，然后切换为反转2秒停止。当【启动开关】释放时，红灯同样闪烁1次。
• 充电时，红灯亮起；充电完成后，绿灯亮起。

保护：

• 工作时，若电压低于3V，设备将自动关机。
• 插入笔后，若设备不工作，红灯将闪烁以提醒充电。

充电保护：

• 充电端新增30V高压保护，以防止高压对线路板造成损坏。

注意事项：

• 使用带有保护板的电池可能会导致控制板无法正常工作，因为电机的启动电流较大，可能会造成MCU复位、关机重启、电机异常工作或无法停止等现象。

电性参数

• 项目：工作电压
  测试条件：电池电压
  最小：3.0 V
  典型：3.7 V
  最大：4.2 V

• 项目：静态电流
  测试条件：关机
  最小：— uA
  典型：1 uA
  最大：— uA

• 项目：充电电流
  测试条件：—
  最小：— mA
  典型：450-550 mA（范围）
  最大：550 mA
