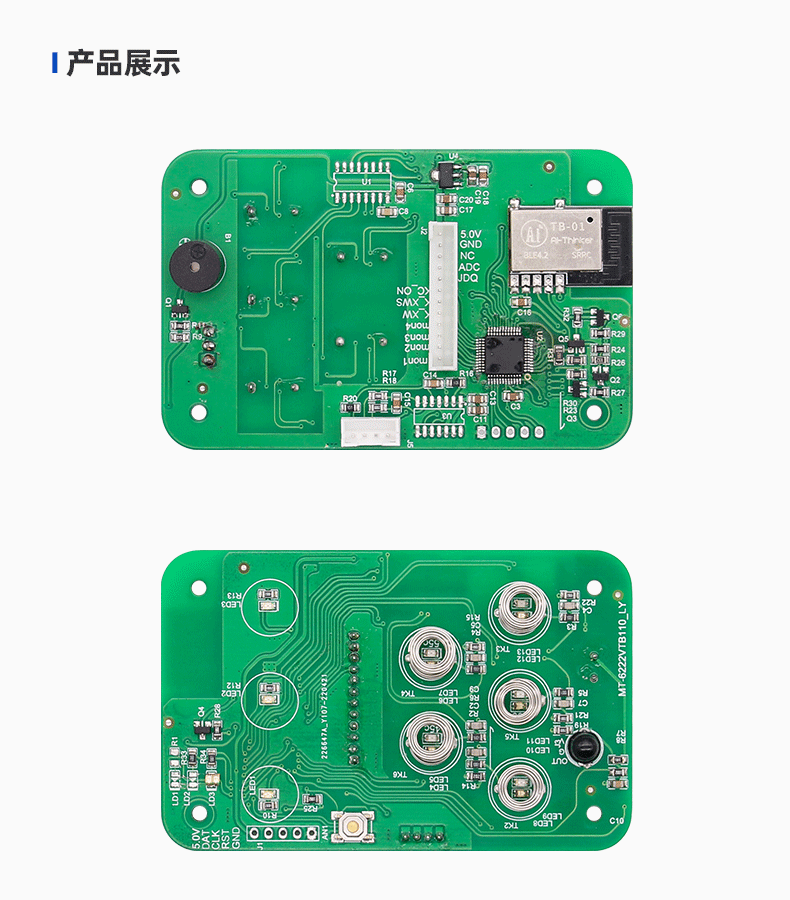

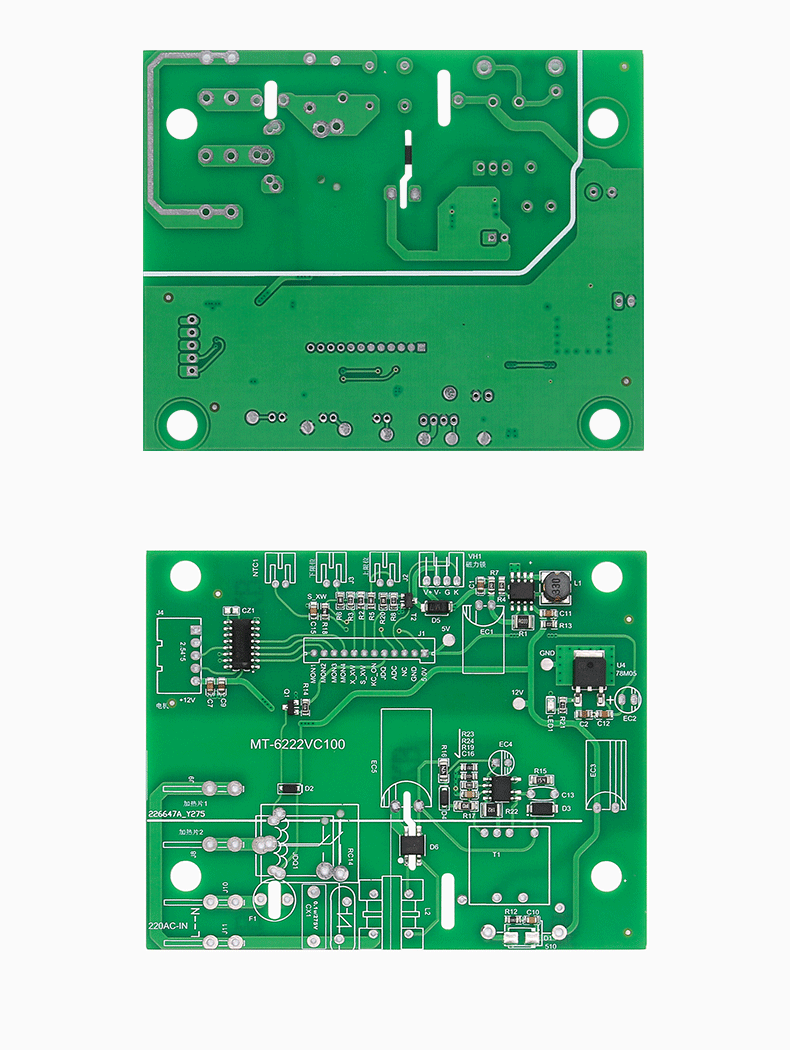

MT-6222_家用烧水壶小家电控制板加工_电热水壶杭州pcba方案开发

电气说明

项目：工作电压
测试条件：无特定要求
典型：AC220
单位：V

加热功率：小于1000W

功能描述

称重校准按键：

一：将理想状态的低水位水壶置于机器内，短按校准键，程序记录低水位值，蜂鸣器响一声，LD1绿灯亮起。

二：再将理想状态的高水位水壶放入机器，再次短按校准键，程序记录高水位值，蜂鸣器响三声，LD2绿灯亮起。

请在设备运行前完成校准功能。若需重新校准，短按按键即可进入下一校准流程。

取杯键：按下取杯键，盖子开启。

45~100°键：按下不同温度键运行相应温度程序（如45°键设置45°，实际温度以水壶运行为准），步进电机随后返回。电机返回以碰到行程开关为主要控制方式，若多运行半圈仍未达到则自动停止，防止损坏。加热过程中绿灯闪烁，加热完成后停止加热约5秒，电机开始回转。回转过程中绿灯闪烁，上升到位后白灯常亮，蜂鸣器响三声结束。加热结束后保持白灯状态，直至按下新的有效温度键。在水位异常状态下，按温度键会进行水位错误提示，5秒后退出错误状态。加热片返回后若立即切换温度键，加热片会下降，达到温度后返回，若已达到温度也需等待一分半后返回。

遥控器取杯键：短按取杯键，盖子开启。

遥控器清洗键：短按清洗键，冲洗灯亮起，电机下降进行清理，再次按下停止下降。此时按回复键则电机立即上升。

遥控器回复键：清洗完毕后，按回复键电机上升，再次按下停止上升，此时按清洗键则电机立即下降。
