MT-6235_射频导入美容仪PCBA电路板方案_电动按摩导入仪主板开发

规格尺寸

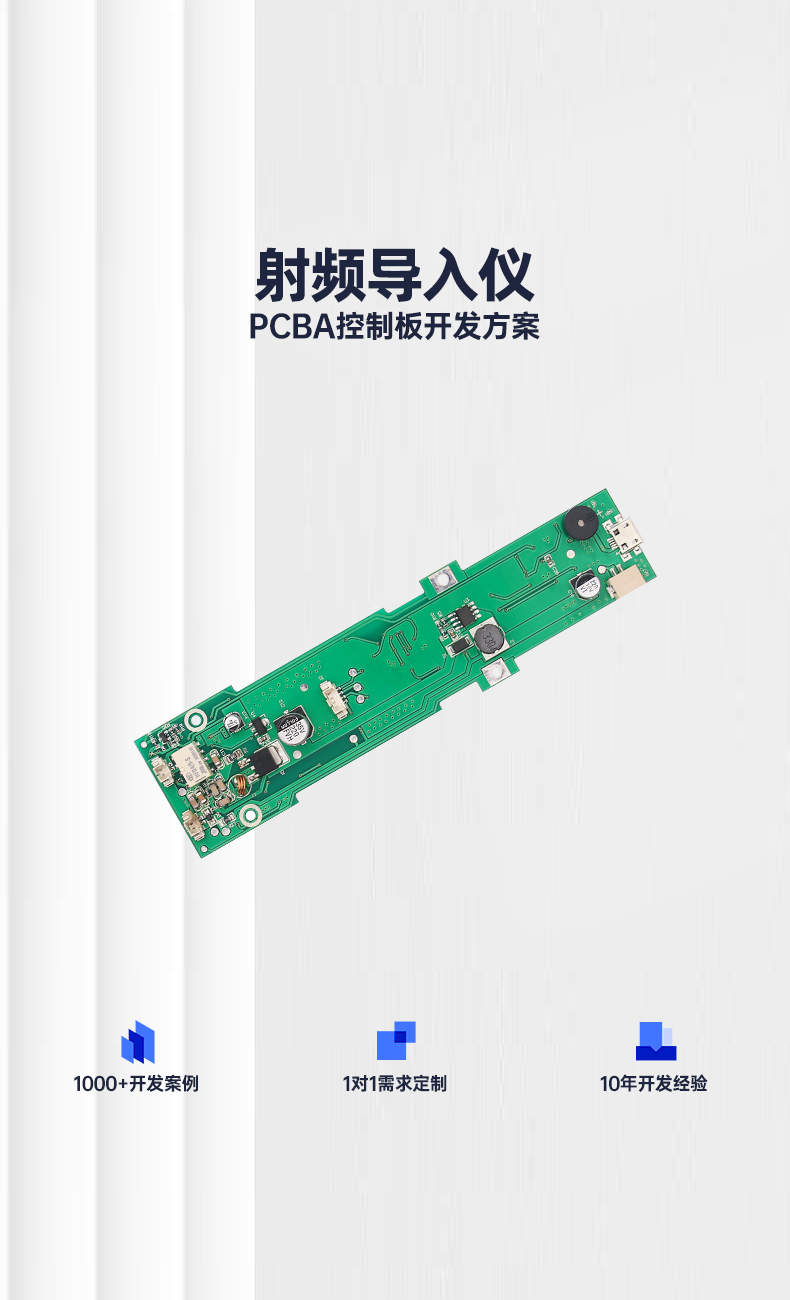

MT-6235A

• 尺寸：141.5×36mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面

MT-6235B

• 尺寸：Ø34mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面

配件说明

• 振动片
• 超声波头

电性参数

项目：工作电压
测试条件：—
最小值：—
典型值：3.7V
最大值：4.2V
单位：V

项目：充电电压
测试条件：—
最小值：4.5V
典型值：5V
最大值：5.5V
单位：V

项目：充电电流
测试条件：5V充电
最小值：（未提供）
典型值：550mA
最大值：600mA
单位：mA

项目：微电流导入
测试条件：3.7V
最小值：250uA
典型值：450uA
最大值：650uA
单位：uA

项目：微电流导出
测试条件：3.7V
最小值：250uA
典型值：450uA
最大值：650uA
单位：uA

项目：微电流EMS
测试条件：3.7V
最小值：400uA
典型值：1600uA
最大值：2400uA
单位：uA

项目：震动
测试条件：3.7V
最小值：—
典型值：3MHz
最大值：—
单位：Hz

功能描述

按键：

• 短按S1：开/关机
• 短按S2：模式切换

模式：

• 导出+红光：改善色素暗沉、提亮
• 导入+琥珀光：紧致去水肿
• 超声波+蓝光：镇敏舒缓
• EMS++琥珀光：（功能待明确）

功率：

• 导出：MAX 250mA（4V）
• 导入：MAX 250mA（4V）
• 超声波：MAX 900mA（4V）
• EMS：MAX 250mA（4V）

充电：

• 充电时红灯常亮，充满后红灯灭，绿灯常亮

定时：

• 所有档位定时5分钟
