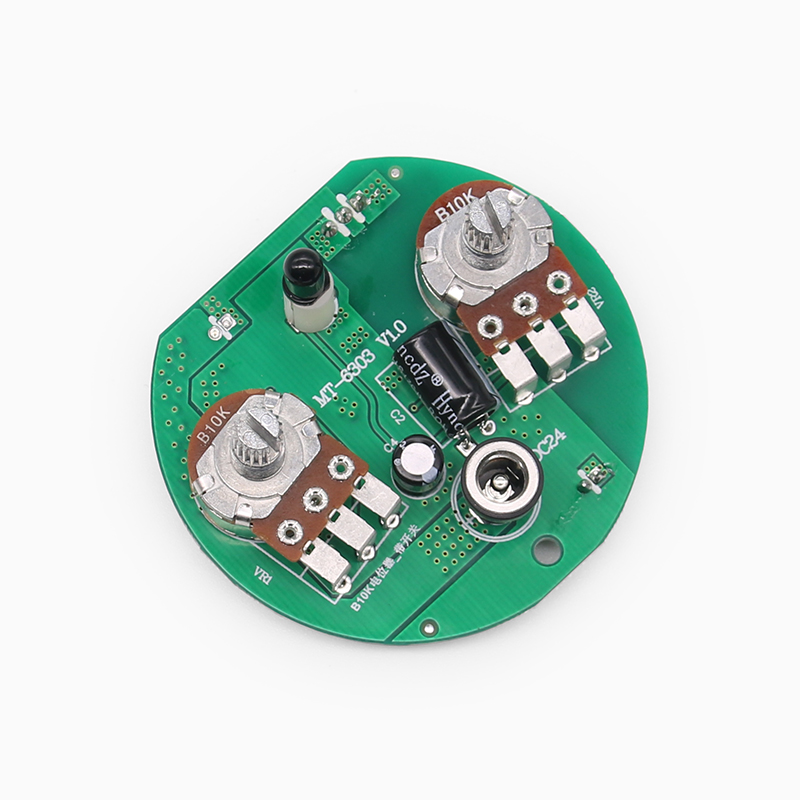

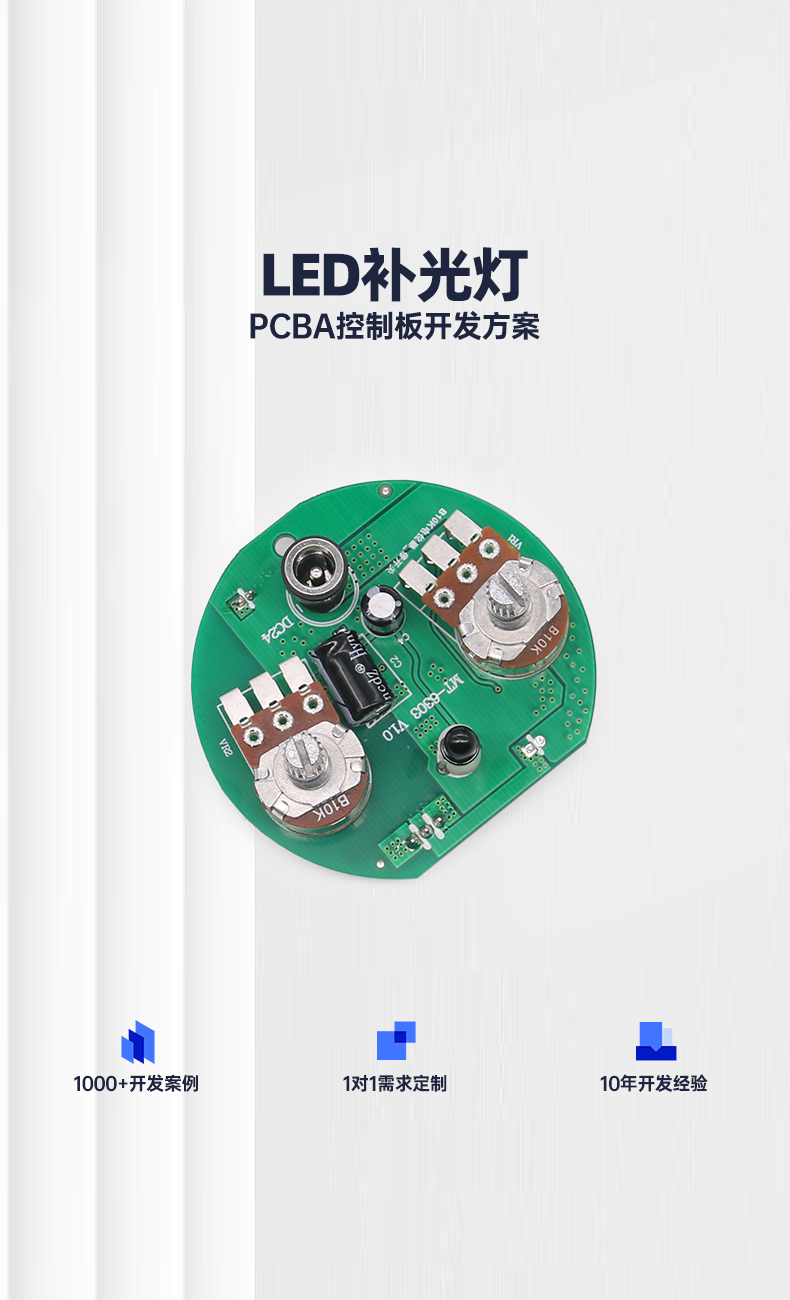

MT-6303_LED补光灯PCBA控制板_双色温摄影灯主板方案线路板加工

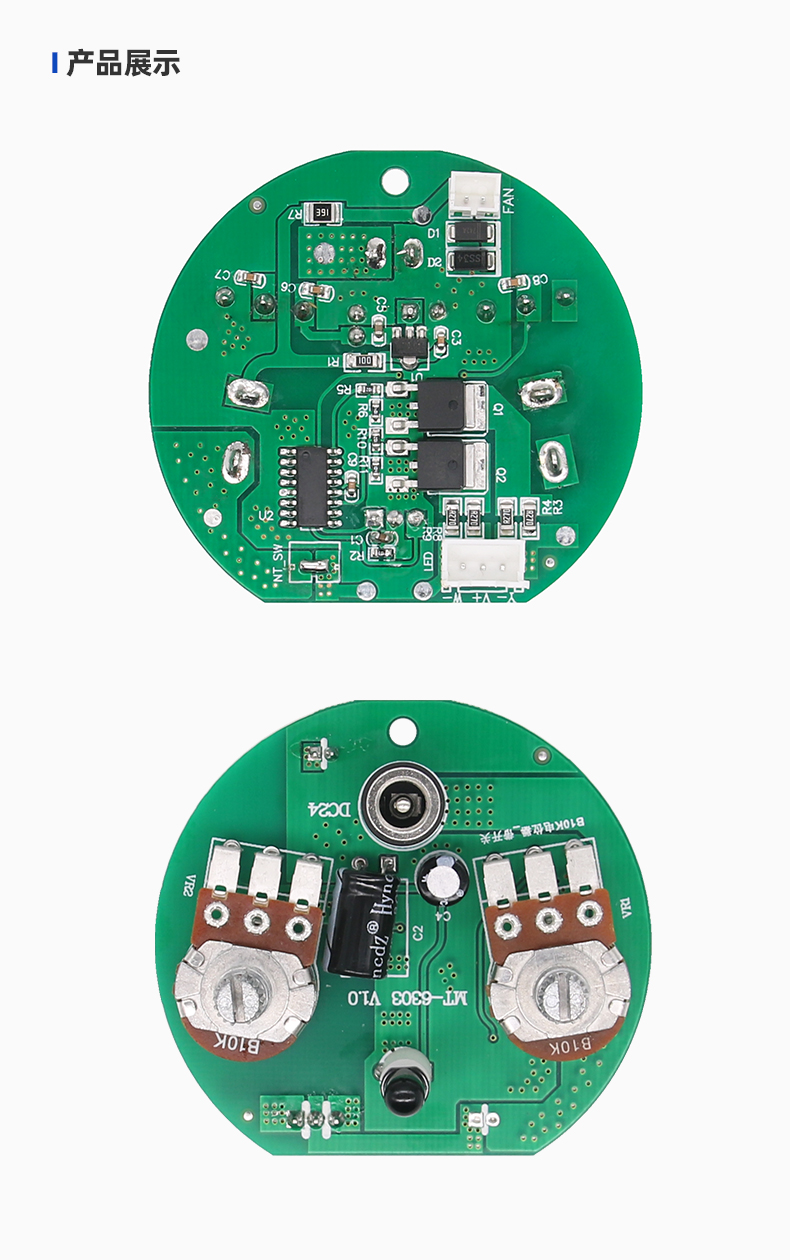

规格尺寸

尺寸：61*61mm
材质：FR-4
板厚：1.6mm
板层：双面

配件说明

• 24V适配器
• 风扇
• 灯
• 开关

功能描述

旋钮：

• VR1：用于开/关机和调节亮度。
• VR2：用于调节色温。

遥控：

• 按键功能：
  • 夜灯：开启夜灯模式。
  • 开/关：用于开/关机。
  • 右和上方向键：增加亮度（支持长按功能）。
  • 左和下方向键：降低亮度（支持长按功能）。
  • 亮度：长按此键，灯光亮度会循环变化，从最亮到最暗再回到最亮。
  • 辅助光源：开启爆闪功能。
  • 色温-：色温减弱，朝暖光方向变化。
  • 色温+：色温增强，朝白光方向变化。
  • 分段：共三种模式可选：暖光、白光、暖白光。

电性参数

• 项目：工作电压

• 测试条件：24V适配器

• 最小：无

• 典型：24V

• 最大：无

• 单位：V

• 最大功率：

  • 最小：45W
  • 典型：48W
  • 最大：50W
  • 单位：W
