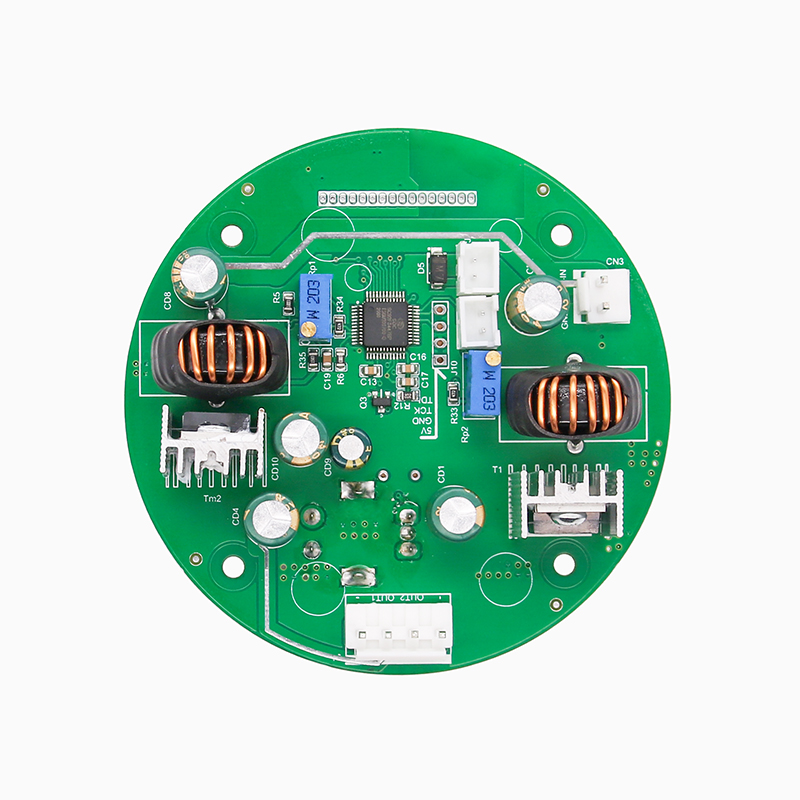

MT-6387_摄影补光灯电路板贴片加工_圆形LED聚光灯pcba方案控制板



一、主要参数

  1. 输入电压:通常支持宽电压范围输入,如5V至20V或更高,以适应不同的供电环境,如USB接口、移动电源、适配器等。
  2. 接口类型:采用Type-C或其他通用接口,便于连接和充电。
  3. 功率输出:根据补光灯的用途和尺寸,功率输出范围可能有所不同,但一般要求能够支持较大的功率输出,以满足高亮度和多色调节的需求。

二、核心组件

  1. 升压恒流芯片:如FP7208等,用于将输入电压升压并恒定输出电流,确保LED灯珠的稳定发光。该芯片应具有高效率、低损耗、软启动、过压保护(OVP)、过温保护(OTP)等特性。
  2. LED灯珠:采用RGBWY五色灯珠,以实现全彩效果。灯珠的数量和排列方式应根据补光灯的尺寸和亮度需求进行定制。
  3. 微控制器:用于接收用户输入(如按键、遥控等),并根据预设的程序发送调光调色指令给升压恒流芯片。微控制器还应具备A/D转换功能,以实现精确的亮度调节。
  4. 按键和遥控器:提供用户交互界面,用于选择模式、调节亮度、切换颜色等。

三、调光调色功能

  1. PWM调光:通过改变升压恒流芯片的PWM信号占空比来调节LED的亮度。这种方式可以实现平滑的亮度调节,且不会改变LED的色温。
  2. 调色功能:通过控制RGBWY五色灯珠的电流分配来实现不同的颜色效果。调色时,应确保各色灯珠的电流之和不超过升压恒流芯片的最大输出电流。
  3. 模式选择:提供多种预设模式,如常亮、呼吸灯、爆闪等,以满足不同场景的需求。

四、保护机制

  1. 过压保护:当输入电压超过设定值时,升压恒流芯片将自动关闭输出,以保护LED灯珠和电路板不受损坏。
  2. 过流保护:当输出电流超过设定值时,升压恒流芯片将限制电流输出,以防止LED灯珠过热或烧毁。
  3. 短路保护:当LED灯珠或电路板发生短路时,升压恒流芯片将立即关闭输出,以防止电流过大造成损坏。
  4. 过热保护:在电路板或LED灯珠温度过高时,通过温度传感器和微控制器的配合,实现过热保护,自动降低亮度或关闭输出。
