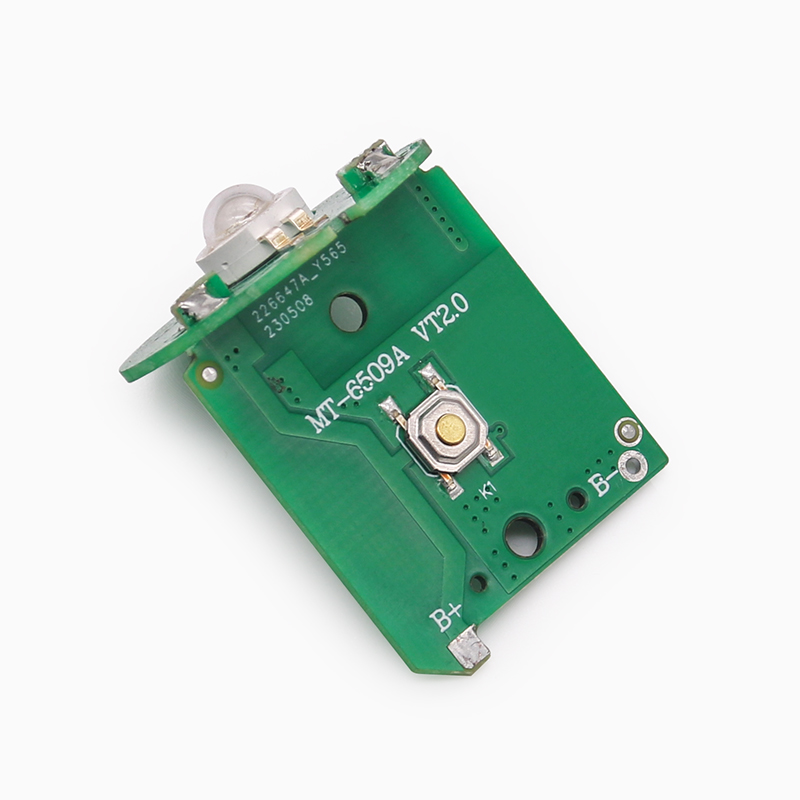

MT-6509_LED荧光灯pcb线路板方案_演唱会应援棒电路板芯片解密抄板
功能描述
主板开关
-
长按操作:通过长按【开/关】按钮,实现设备的开关机功能。设备开机时,指示灯默认呈现红色。
-
短按操作:每次短按开关,指示灯将按特定颜色顺序循环变化,具体为:红色、绿色、蓝色、粉色、白色、黄色、浅蓝色、浅绿色、紫色、橙色、浅粉色、水晶蓝色、浅黄色、碧绿色、浅红色。
低压与低功耗特性
- 低压支持:设备在电压低至3.3V时仍能正常工作,无需特别低压保护。
- 低功耗设计:结构设计中融入了插片绝缘技术,有效避免了漏电现象,确保了设备的低功耗运行。
电性参数
设备的工作电压范围为3.3V至5V。在不同颜色指示灯的工作状态下,所需的工作电流有所不同:
- 当指示灯为红色时,在输入电压为4.5V的条件下,工作电流的典型值为104mA,最大不超过120mA。
- 当指示灯为蓝色时,同样在输入电压为4.5V的条件下,工作电流的典型值为82mA,最大不超过100mA。
- 当指示灯为绿色时,工作电流的典型值为95mA,最大不超过110mA,同样以4.5V的输入电压为测试条件。
