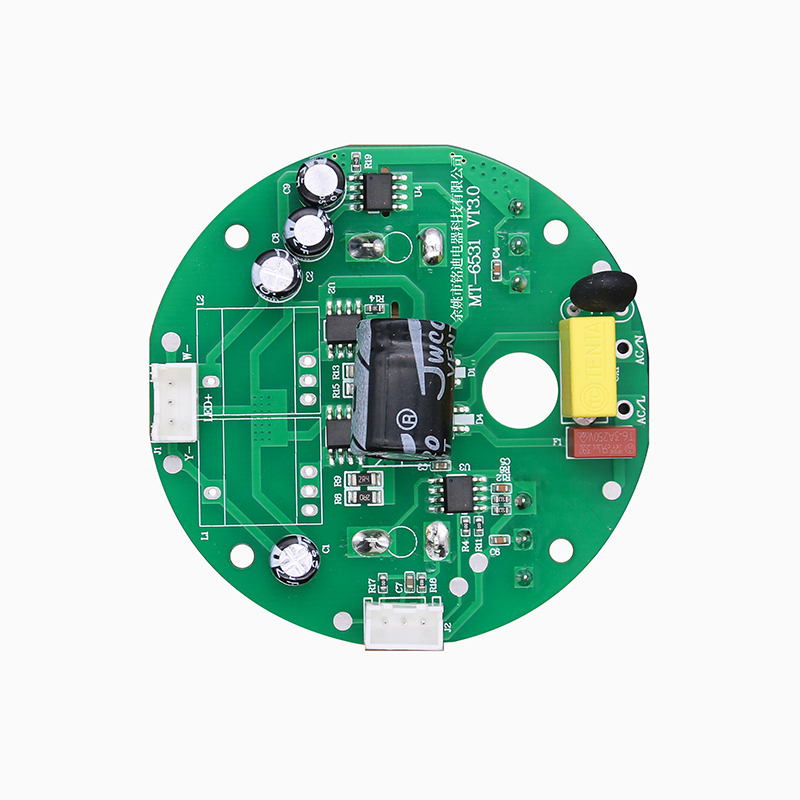

MT-6531_LED红头灯补光灯线路板方案设计_pcba加工电路板抄板打样

规格尺寸

• 尺寸：φ67mm
• 材质：FR-4
• 板厚：1.6mm
• 板层：双面

功能描述

电位器功能

• VR1：调节色温
• VR2：开/关机，调节亮度

遥控器功能

• 红色键：夜灯模式（9.5W）
• ON键：开机
• OFF键：关机（记忆功能）
• 方向键上下：调节亮度（长按连续）
• 方向键左右：调节色温（长按连续）
• 方向键中间：暖白光模式（26.8W）
• Auxiliary键：暖白光模式（偏暖，约26.5W）
• CT-键：暖光最亮（约26.5W）
• CT+键：正白最亮（约26W）
• Section键：暖白光模式（偏白，约26.5W）

电性参数

• 工作电压：典型220V
• 暖光最大功率：25.5W~27W
• 白光最大功率：25.5W~27W
• 暖白光最大功率：25.5W~27W
