MT-6319_干手器全自动感应烘干机小家电控制板pcba电路板开发设计余姚线路板加工







规格尺寸

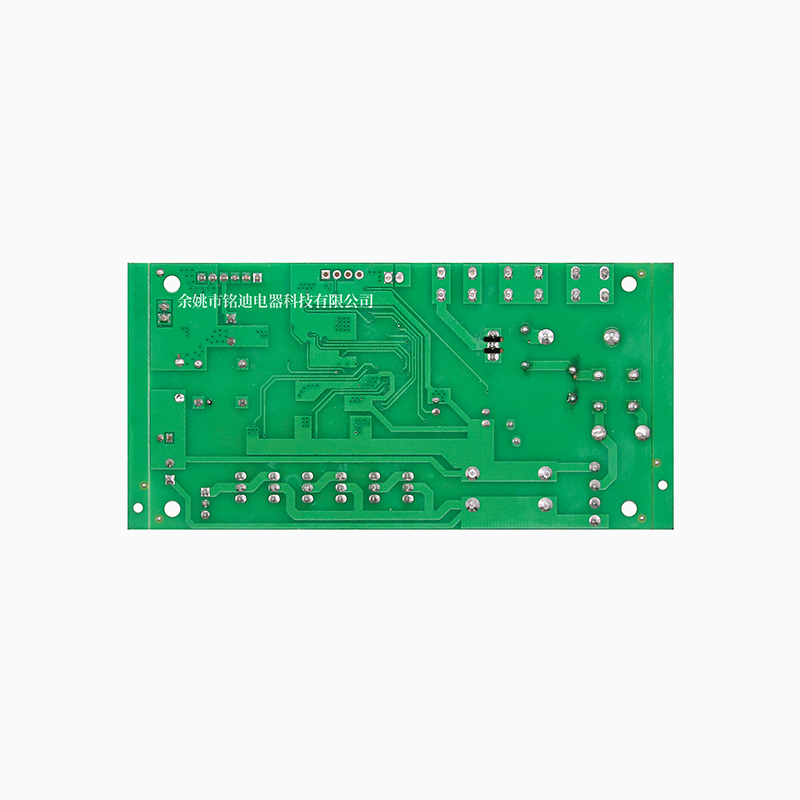

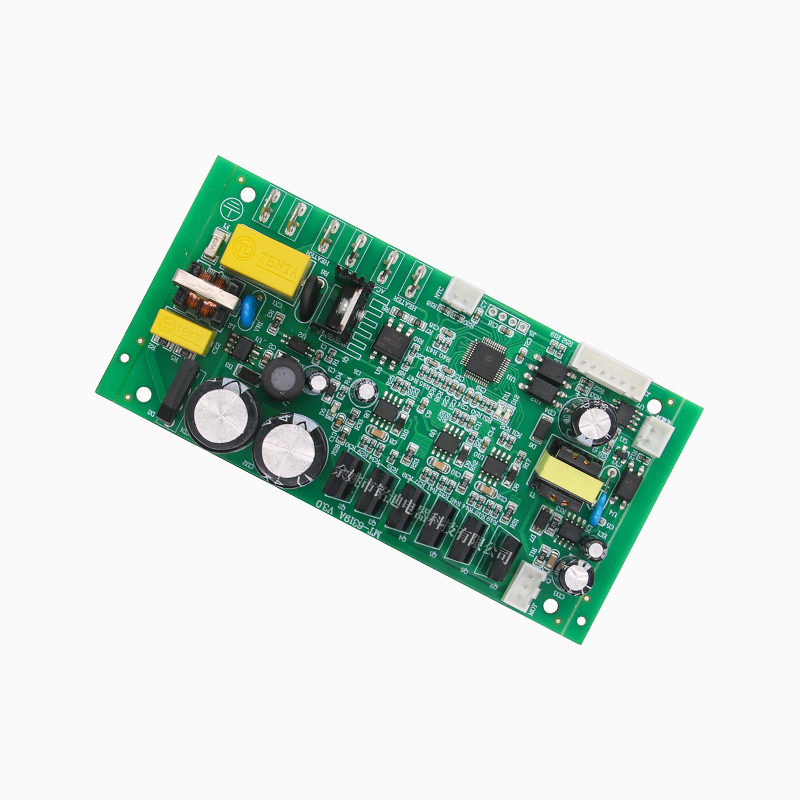

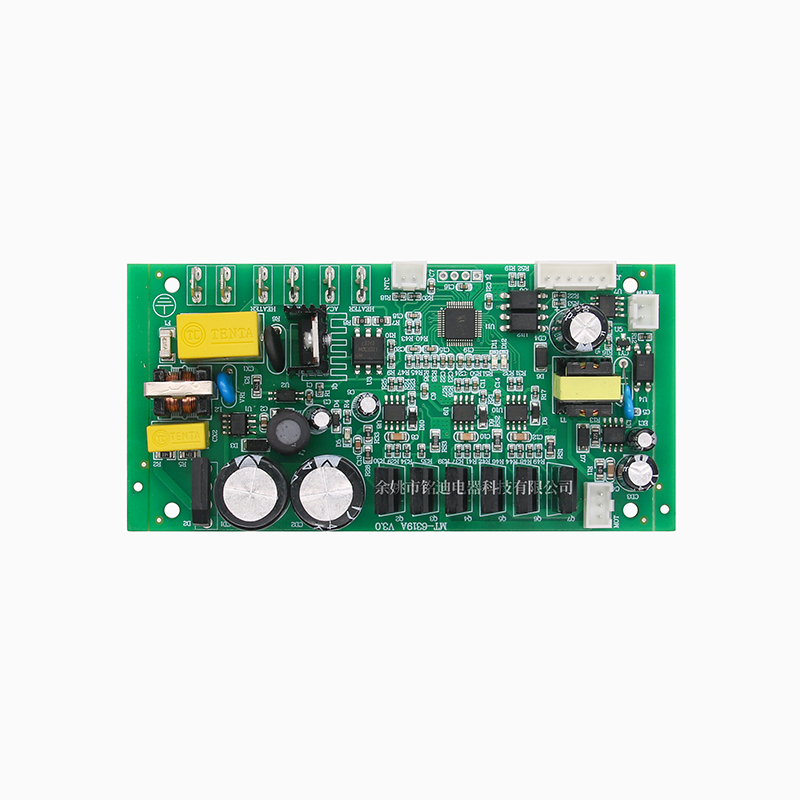

A板

  • 尺寸:114mm × 60mm
  • 材质:FR-4
  • 板厚:1.5mm
  • 板层:双面

B板

  • 尺寸:20mm × 25mm
  • 材质:FR-4
  • 板厚:1.0mm
  • 板层:双面

C板

  • 尺寸:25mm × 10mm
  • 材质:FR-4
  • 板厚:1.0mm
  • 板层:双面






配件说明

  • 加热丝:额定功率600W
  • 风机:功率范围65-70W
  • 电磁阀
  • 温度电阻:阻值为100KΩ






功能描述

  1. 上电状态:接通电源后,工作指示灯(红灯)和环境温度指示灯(绿灯)同时亮起。

  2. 洗手/烘干功能

    • 当手部接近出水模块时,电磁阀自动开启,出水阀门随之打开;手部离开时,电磁阀和出水阀门自动关闭。
    • 当手部接近出风模块时,风机启动,加热丝开始工作;手部离开时,风机和加热丝自动停止工作。目前样品吹出的热风温度控制在47-50°C之间。
  3. 环境温度检测与调节

    • 当NTC传感器检测到环境温度达到或超过30°C时,加热丝自动关闭,绿灯亮起。
    • 当NTC传感器检测到环境温度低于30°C时,加热丝自动启动,红灯亮起。






电性参数

  • 工作电压:典型值为220V
