产品规格书

规格尺寸

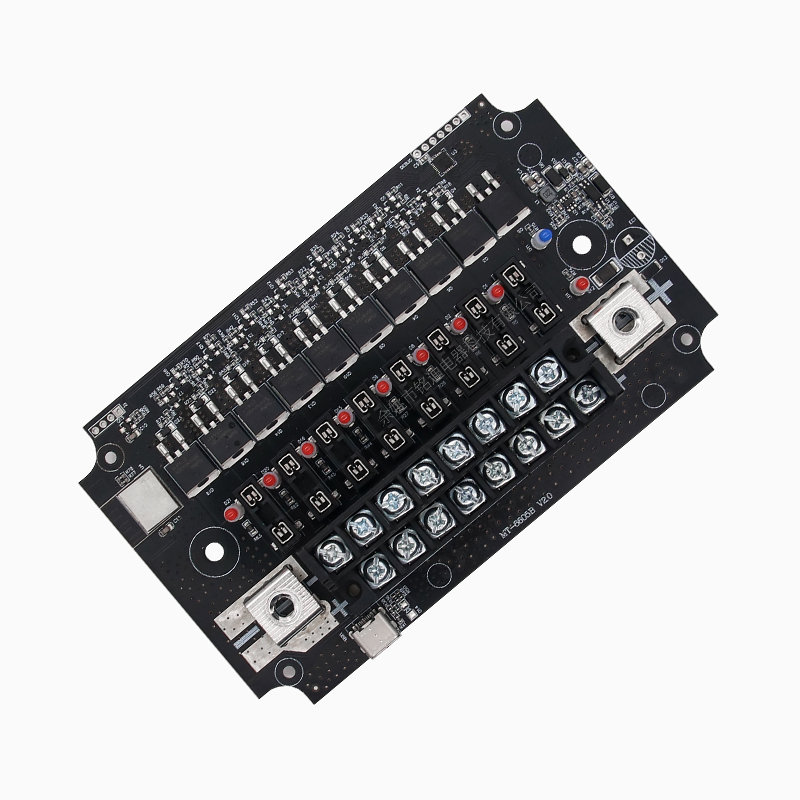

  • MT-6605A:151×91mm,材质为FR-4,板厚1.6mm,双面板。
  • MT-6605B:115×65mm,材质为FR-4,板厚1.2mm,双面板。






功能描述

  • 上电:驱动板默认为开机状态,上电指示灯红灯亮;按键板上八颗RGB灯亮,同时白色LED灯和红色LED灯也亮起。

  • 按键板功能

    • 中间按键:长按2秒关机,短按则开机。
    • 开机状态下,白色LED灯、RGB灯和红色LED灯均保持常亮。
    • 按下1至8号按键后,按键板上的白色LED灯熄灭,蓝色LED灯亮起,同时驱动板上对应的红色指示灯也会亮起。
    • RGB灯的功能如下:
      • 当RGB灯显示红色时,短按对应的按键可切换该路输出的频闪模式(红灯闪烁)。
      • 当RGB灯显示绿色时,短按对应的按键可切换该路输出的常亮模式(红灯常亮)。
      • 当RGB灯显示蓝色时,按住对应的按键可开启该路输出,松手则关闭,此为点动模式(红灯按需亮起)。
    • 关机状态下,按键板上的白色LED灯保持常亮,而RGB灯和红色LED灯则熄灭。
  • 蓝牙功能:成功连接蓝牙后,驱动板上的蓝色指示灯会亮起。此时,可通过APP遥控继电器板,并进入模式选择界面。此时,按键板上的八颗RGB灯会开始闪烁,表示已进入模式更改状态,用户可在此状态下更改8路输出的模式(通过更改RGB灯的颜色来选择)。

  • 8路输出能力:各路的输出能力分别为30A、30A、20A、20A、15A、15A、10A和10A(从正极开始计算)。当某路负载发生短路时,对应的红灯会亮起以示警告。






电性参数

  • 工作电压:测试条件未特别说明,但工作电压的范围为14.5V至30V。









八路继电器蓝牙触摸板是一种结合了八路继电器和蓝牙触摸板技术的电子控制设备。这种设备通过蓝牙技术实现无线连接,并通过八个独立的继电器通道控制多个电器设备的开关状态。以下是对八路继电器蓝牙触摸板的详细解析:

一、定义与功能

  • 定义:八路继电器蓝牙触摸板是一种集成了蓝牙通信模块和八个继电器通道的电子设备。它能够通过蓝牙技术接收来自手机、平板电脑等智能终端的控制信号,并通过继电器通道控制电器设备的开关状态。
  • 功能
    1. 蓝牙无线通信:支持蓝牙标准协议,实现与智能终端的无线连接和数据传输。
    2. 多路控制:具有八个独立的继电器通道,可同时控制多个电器设备。
    3. 触摸操作:通过触摸板进行直观的触摸操作,实现电器设备的开关控制。

二、工作原理

  • 蓝牙通信:当智能终端(如手机)通过蓝牙与八路继电器蓝牙触摸板建立连接后,可以发送控制指令给触摸板。
  • 指令解析:触摸板接收到控制指令后,进行解析并确定需要控制的继电器通道和开关状态。
  • 继电器控制:根据解析后的指令,触摸板通过控制继电器通道的通断来控制电器设备的开关状态。

三、特点与优势

  • 无线控制:通过蓝牙技术实现无线连接和控制,摆脱了有线连接的束缚,提高了使用的便捷性。
  • 多路控制:八个独立的继电器通道可同时控制多个电器设备,提高了控制的灵活性和效率。
  • 触摸操作:采用触摸板进行操作,具有直观、易用的特点,提升了用户体验。
  • 智能控制:可与智能终端配合使用,实现远程控制和智能化管理。

四、应用领域

八路继电器蓝牙触摸板广泛应用于智能家居、工业自动化、家庭影院系统等多个领域。在智能家居中,它可以用于控制灯光、窗帘、空调等设备的开关;在工业自动化中,可用于控制生产线上的各种机械设备;在家庭影院系统中,可用于控制音响、投影仪等设备的开关和音量调节。
