MT-5985_触摸led化妆镜pcba控制板_补光灯led灯板电路板方案开发

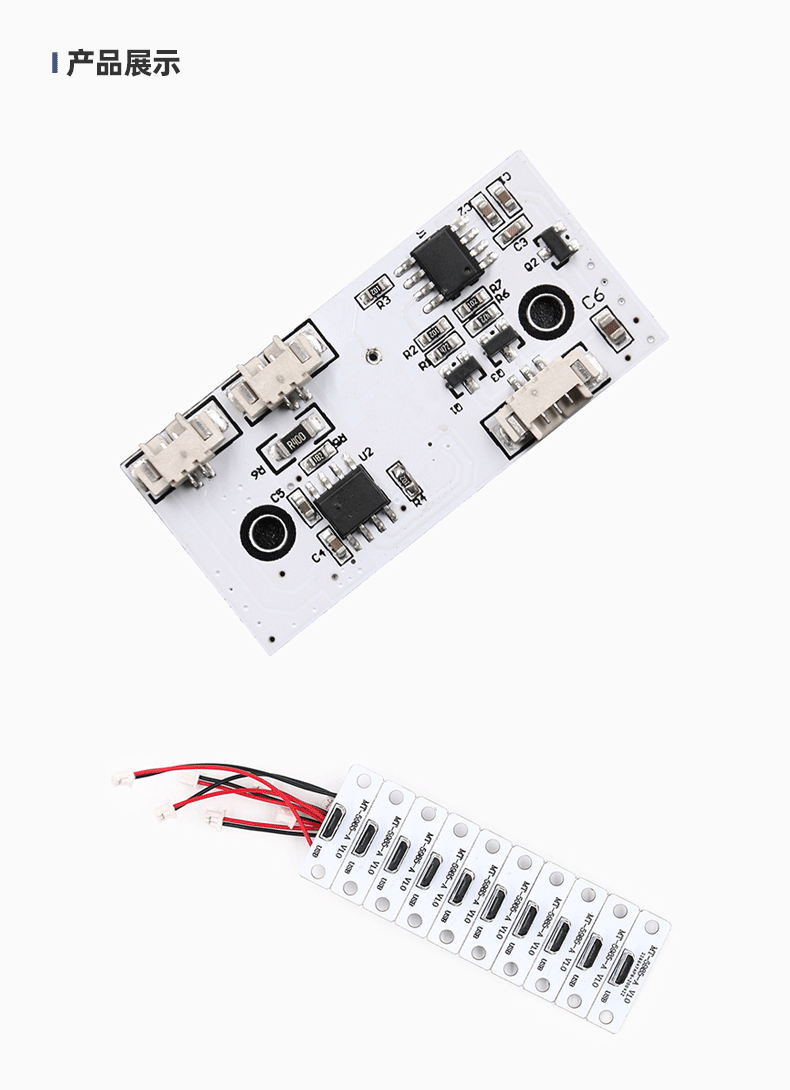

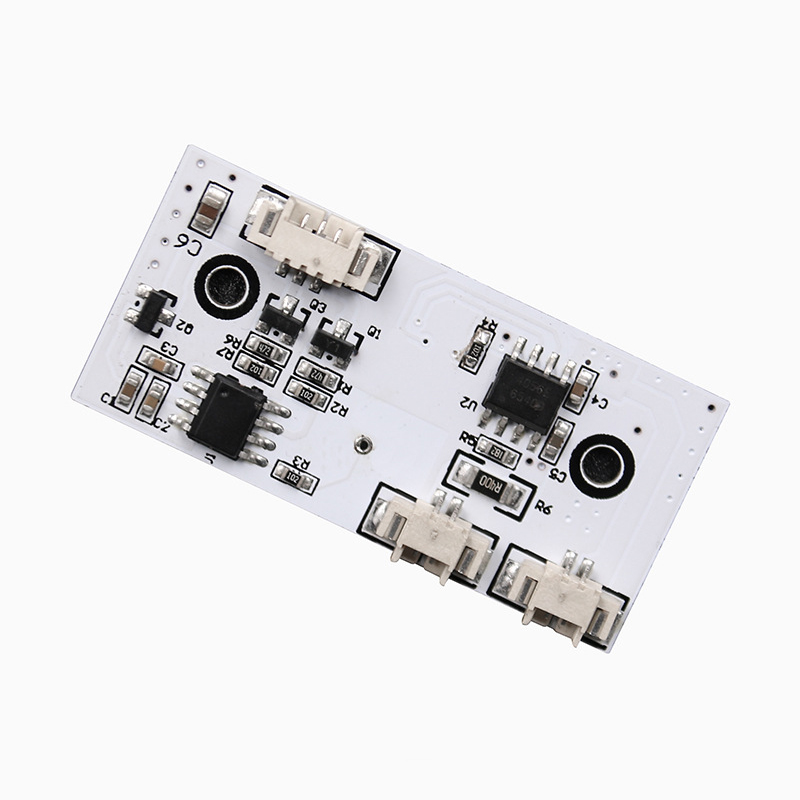

MT5855 V1.0 主板

• 尺寸：41.8×20mm
• 材质：FR-4（双面白油）
• 板厚：1.0mm
• 板层：双面板

配件说明

• 60LED灯条
  • 电压：3.7V

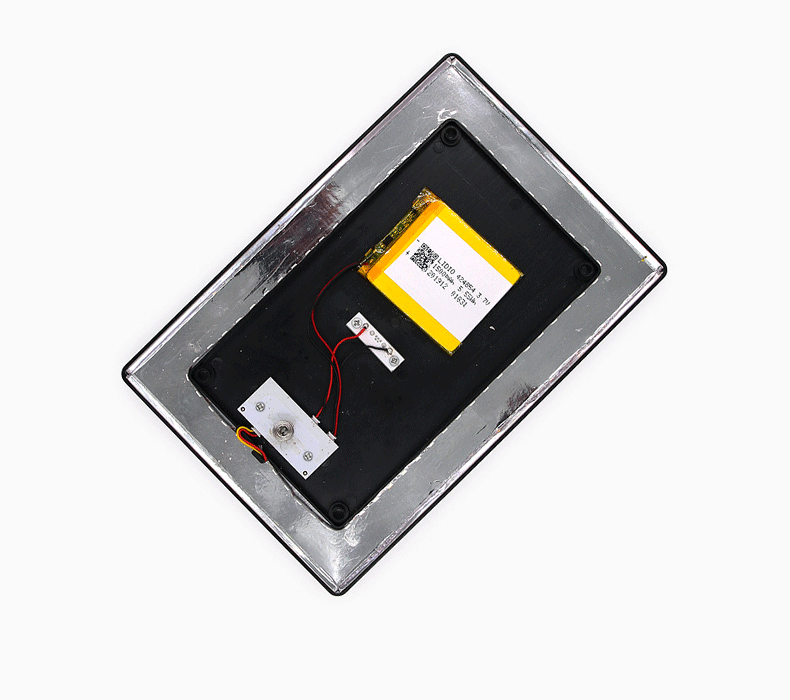

• 电池
  • 电压：3.7V
• 容量：1500mA

电性参数

项目：工作电压
测试条件：电池电压3.7V/1500mA
最小：
典型：3.7V
最大：4.2V
单位：V

项目：工作电流（冷光）
测试条件：
最小：19mA
典型：N/A
最大：290mA
单位：mA

项目：工作电流（暖光）
测试条件：
最小：19mA
典型：N/A
最大：289mA
单位：mA

项目：工作电流（冷暖光）
测试条件：
最小：36mA
典型：N/A
最大：620mA
单位：mA

项目：充电电流
测试条件：充电电压5V
最小：N/A
典型：700mA
最大：750mA
单位：mA

功能描述

工作状态

1. 开关与模式切换：
   • 在关机状态下，按一次按键，冷白光亮起；
   • 再按一次按键，暖白光亮起；
   • 再按一次按键，冷光与暖光同时亮起。
2. 渐变效果：
   • 开机时，灯光从暗到亮逐渐变化；
   • 在切换不同工作模式时，灯光也会呈现渐变效果；
   • 关机时，灯光从当前亮度逐渐熄灭。
3. 调光功能：
   • 长按按键可调节灯光亮度；
   • 每次长按改变调光方向，即从亮到暗或从暗到亮；
   • 当亮度调至最大或最小时，调光操作停止；
   • 开机时，若当前亮度为最大，则长按按键会使灯光变暗；反之，若当前亮度为最小，则长按按键会使灯光变亮。
4. 模式间亮度独立：
   • 每个工作模式下的调光亮度是独立的，互不影响。
5. 上电与记忆功能：
   • 设备上电后，三个模式均默认以最亮状态启动；
   • 关机时，设备会记忆保持关机前的亮度，以便下次开机时恢复。

充电提示

• 当使用USB 5V进行充电时，充电指示灯LED-R会跳闪；
• 充电电流约为700mA；
• 当充满电时，LED-R熄灭，LED-B亮起；
• 充电时间约为2.5-3小时。
