MT-6562_宠物吸尘器线路板家用吸尘器控制板PCBA宁波电路板抄板改板

规格尺寸

型号

• MT-6562A主板

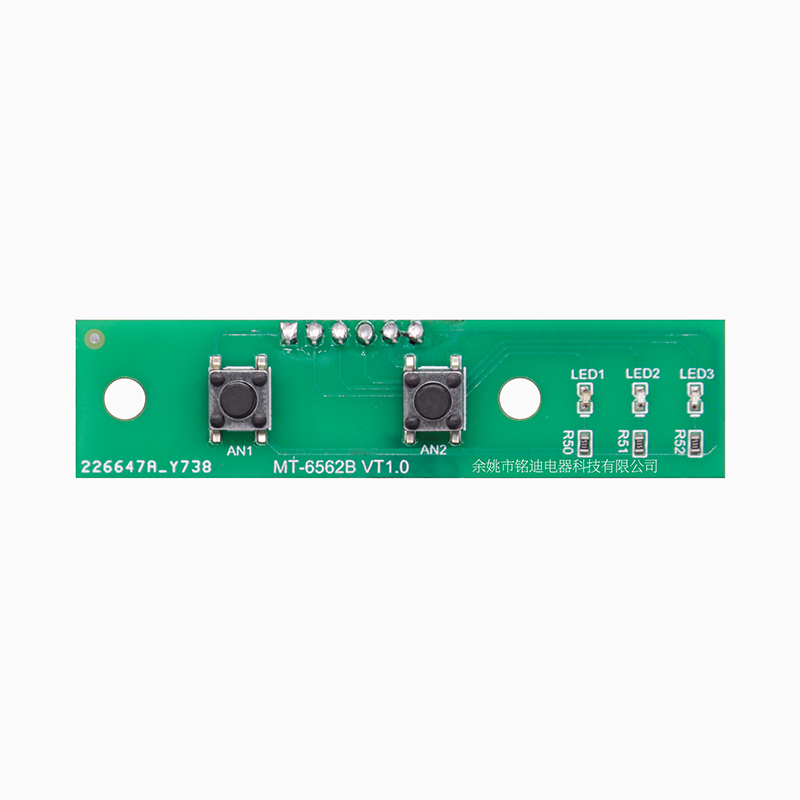

• MT-6562B按键板

尺寸

• 90x66mm（主板）
• 65x16mm（按键板）

厚度

• 1.0mm（主板，注意原文中“1.ómm”应为笔误，已更正为“1.0mm”）
• 1.0mm（按键板）

电性参数

• 输入电压：220V 60hz
• 大电机最大功率：300W
• 小电机过流保护：1000mA

功能描述

按键

• AN1：短按，控制主板开/关机。工作时，按键板蓝灯长亮。
• AN2：短按，调节模式（共3种模式，输出功率分别为：100W、200W、300W）。三个功率对应的蓝灯分别亮1个、2个、3个。

当接小电机口，负载大于1000mA时，按键板蓝灯闪烁，3秒后两电机停止工作，蓝灯继续闪烁。如果上电后还堵转，则继续闪烁，循环（3种模式都会进行保护）

宠物吸尘器PCBA控制板是宠物吸尘器中的核心部件，它集成了电路控制、驱动电机、安全保护等多种功能，负责控制吸尘器的运行和性能。

一、主要功能

1. 电机驱动与控制：
   • PCBA控制板通过电路控制驱动吸尘器电机的工作，实现吸尘、除尘等功能。
   • 部分高端宠物吸尘器可能采用无刷电机，PCBA控制板会采用先进的驱动技术，如FOC驱动，以实现更高效、稳定的电机控制。
2. 电源管理：
   • 负责吸尘器的电源输入、分配和管理，确保各部件正常工作。
   • 可能包括电池充电管理、电量监测等功能，以提升用户的使用体验。
3. 安全保护：
   • 具备多种安全保护功能，如过流保护、过压保护、欠压保护、温度保护等，以防止吸尘器在异常情况下损坏或引发安全事故。
   • 特定于宠物吸尘器的设计，可能还包括防止宠物毛发缠绕电机导致的堵转保护功能。
4. 智能控制：
   • 部分宠物吸尘器PCBA控制板可能具备智能控制功能，如根据吸尘负荷自动调节吸力、设置定时清扫等，提高清洁效率和便捷性。
   • 还可能支持通过手机APP远程控制，实现远程监控和调节吸尘器工作状态。

二、技术特点

1. 高度集成化：
   • 将电机驱动、电源管理、安全保护等多种功能集成在一块电路板上，简化吸尘器的结构和生产工艺。
2. 稳定可靠：
   • 采用高质量的电子元器件和先进的生产工艺，确保控制板的稳定性和可靠性。
   • 经过严格的测试和验证，确保在各种使用环境下都能正常工作。
3. 易于维护：
   • 模块化设计使得控制板易于更换和维修，降低维护成本。
