MT-6166_LED汽车流水转向灯pcba方案_汽车尾灯线路板产品研发打样

规格尺寸

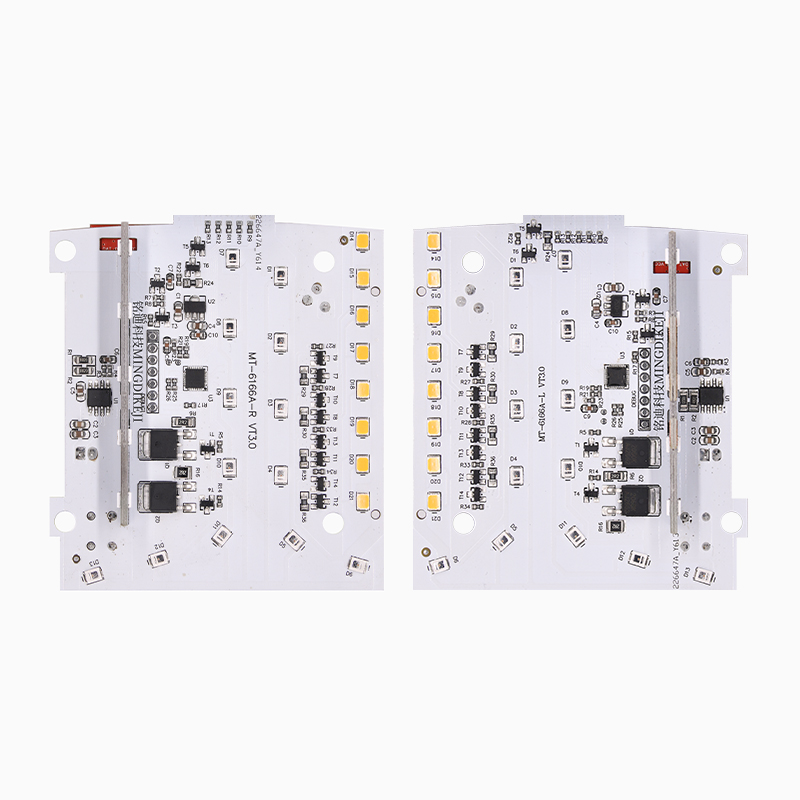

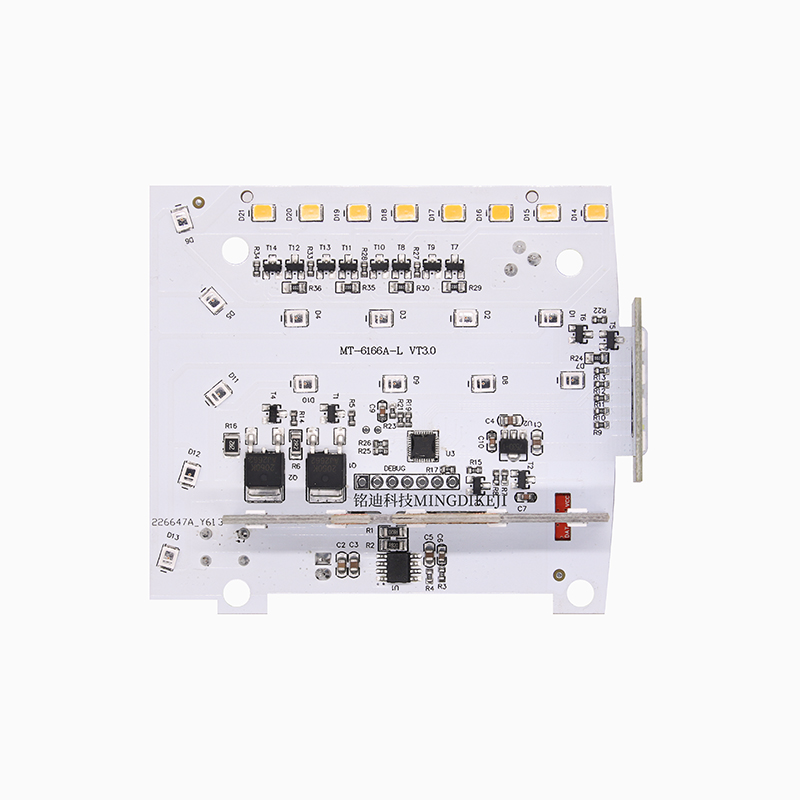

型号：MT-6166A

• 尺寸：84.2mm x 72.35mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面

型号：MT-6166B

• 尺寸：63.66mm x 16.65mm
• 材质：FR-4
• 板厚：1.5mm
• 板层：双面

型号：MT-6166C

• 尺寸：29.9mm x 19.45mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面

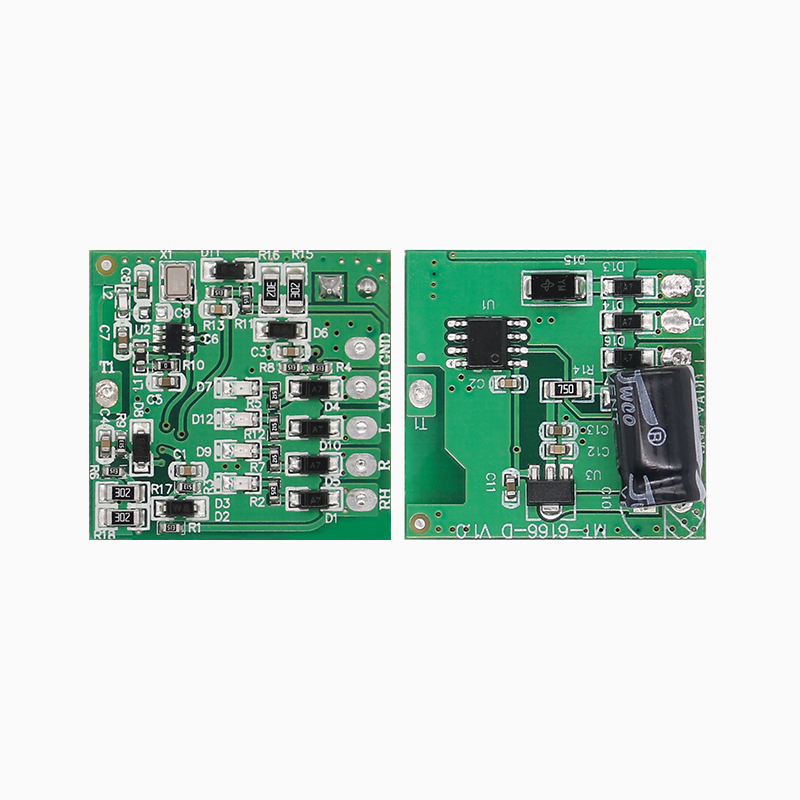

型号：MT-6166D

• 尺寸：29mm x 28mm
• 材质：FR-4
• 板厚：1.5mm
• 板层：双面

功能描述

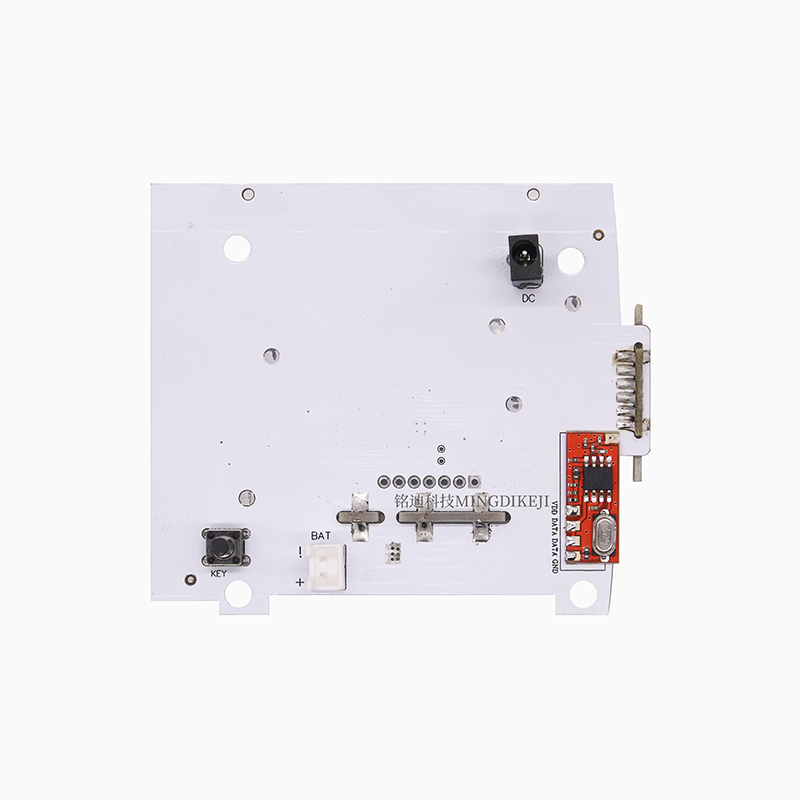

按键：
遥控板不上电，主板接上电，按键长按（不松手），两秒后C板4颗白灯亮，10秒后4颗白灯灭。
按键长按两秒后（松手），C板4颗白灯长亮。
在第2种功能下，按键长按两秒，C板4颗白灯灭。
按键短按，C板白色LED和蓝色LED灯长亮，蓝色LED灯表示当前电量（再次短按关闭）。
遥控板上电（电源指示灯红灯亮），主板接上电，按键长按功能不变。

充电：
充电时，C板白色LED长亮，蓝色LED按顺序依次闪烁。
充满时，蓝灯长亮。
4个灯都长亮时，表示充满。

电性参数

工作电压（主板）

• 典型值：3.7V
• 最大值：4.2V

单位：V（伏特）

 工作电压（遥控板）

• 典型值：12V

单位：V（伏特）
