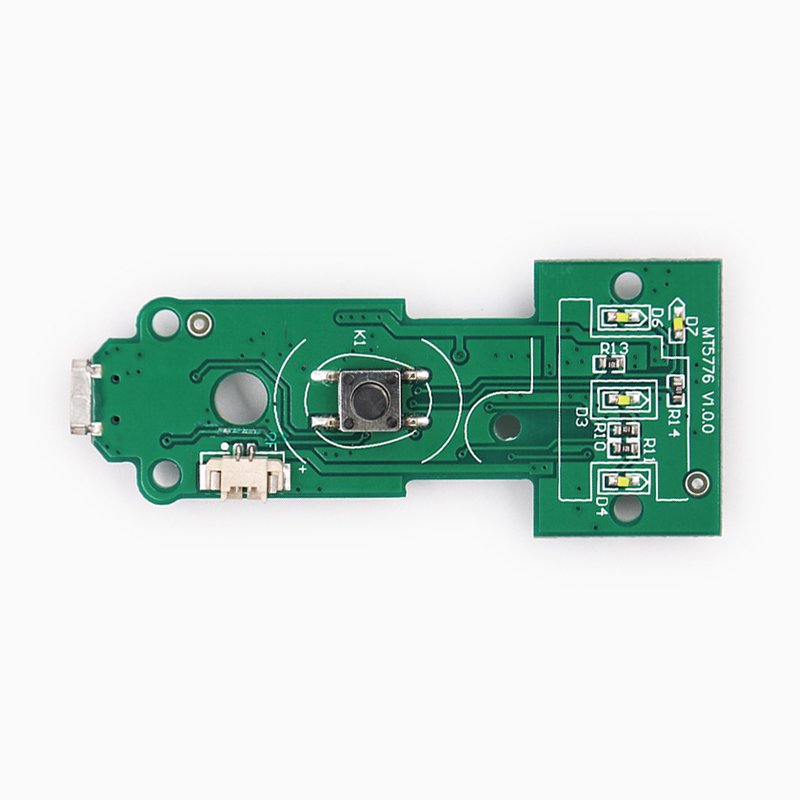

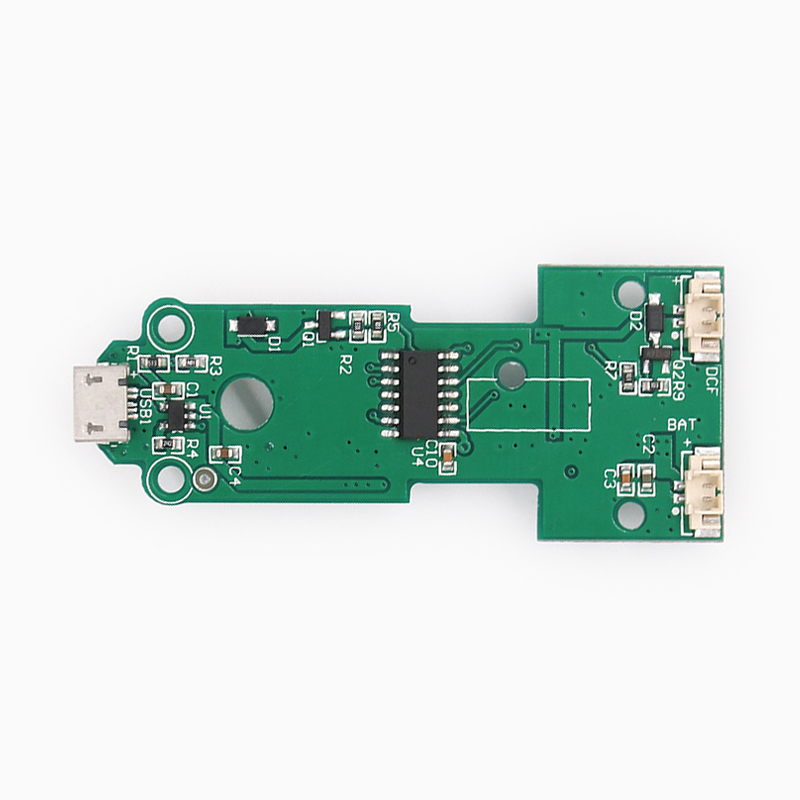

MT-5776_静音电动吸奶器PCBA电路板方案开发pcb线路板贴片焊接
一、方案概述
静音电动吸奶器PCBA电路板方案集成了电源管理、电机控制、静音模式切换、档位调节、低压报警和充电指示等功能。通过高精度的电路设计和优质的元器件选择，结合先进的静音技术，实现电动吸奶器在静音模式下的高效、稳定和安全运行。
二、主要元器件及功能
- 微控制器（MCU）：作为控制中心，负责接收用户输入、处理信号并控制电机和气泵的运行。MCU需具备低功耗、高性能和稳定可靠的特点，同时支持PWM信号输出以控制电机转速。
- 电源管理模块：包括电池管理、升压电路和外部电源输入检测等。电池管理负责电池的充电和放电保护，升压电路将电池电压升压至电机和气泵所需的工作电压。外部电源输入检测用于判断是否有外接电源输入，并切换供电方式。
- 电机驱动模块：通过PWM信号控制电机的转速和转向，实现不同吸力模式的切换。电机驱动模块需具备过流、过压和短路保护等功能，确保电机的安全运行。在静音模式下，通过调整PWM信号的占空比来降低电机的转速，从而降低噪音。
- 静音模式切换模块：通过按键或触摸屏实现静音模式的切换。该模块需具备按键去抖动、防误触和自动复位等功能，确保用户操作的准确性和稳定性。
- 档位调节模块：通过按键或触摸屏实现不同档位的调节。档位调节模块需支持多档位的切换，以满足用户的不同需求。
- 低压报警模块：实时监测电池电压，当电压低于设定值时发出低压报警信号，提醒用户及时充电。
- 充电指示模块：显示充电状态和充满电信号，方便用户了解充电进度。
三、电路设计
-
电源电路设计：
- 电池管理电路：采用专用充电芯片和电池保护电路，确保电池的安全充电和放电。
- 升压电路：将电池电压升压至稳定的5V或更高电压，供给电机和气泵使用。升压电路需具备高效率、低噪音和低功耗的特点。
- 外部电源输入检测电路：通过三极管和中断口实现外部电源输入的检测，并切换供电方式。当检测到有外接电源输入时，自动切换为外部电源供电，同时关闭电池升压电路以节省电量。
-
电机驱动电路设计：
- 采用PWM控制技术，通过调整PWM信号的占空比来控制电机的转速。在静音模式下，通过降低PWM信号的占空比来降低电机的转速，从而降低噪音。
- 电机驱动电路需具备过流、过压和短路保护功能，确保电机的安全运行。同时，电机驱动电路还需具备低噪音的特点，以减少对用户的干扰。
-
静音模式切换和档位调节电路设计：
- 通过按键或触摸屏实现静音模式的切换和档位的调节。按键或触摸屏需具备按键去抖动、防误触和自动复位等功能，确保用户操作的准确性和稳定性。
- 静音模式切换电路需与MCU的IO口相连，通过MCU控制实现静音模式的切换。档位调节电路也需与MCU的IO口相连，通过MCU控制实现不同档位的切换。
-
低压报警和充电指示电路设计：
- 低压报警电路实时监测电池电压，当电压低于设定值时发出报警信号。报警信号可通过LED指示灯或蜂鸣器等方式进行提示。
- 充电指示电路显示充电状态和充满电信号。充电状态可通过LED指示灯的闪烁或常亮进行表示，充满电信号则可通过LED指示灯的颜色变化或熄灭进行表示。
四、静音技术实现
静音电动吸奶器的静音技术主要通过以下方式实现：
- 降低电机转速：在静音模式下，通过调整PWM信号的占空比来降低电机的转速，从而降低噪音。
- 优化电机结构：采用低噪音的电机结构和材料，如使用无刷直流电机或静音风扇等，以减少电机的噪音。
- 隔音材料：在电机和气泵等噪音源周围添加隔音材料，如泡沫、橡胶等，以隔绝噪音的传播。
- 减震设计：在电机和气泵等部件的安装处添加减震垫或减震弹簧等，以减少震动和噪音的产生。
五、PCBA生产流程
- 元器件采购：根据方案设计要求，采购优质的元器件和原材料。元器件需具备低功耗、高性能和稳定可靠的特点。
- PCB板制作：根据电路设计图制作PCB板，并进行钻孔、镀铜等工艺处理。PCB板需具备良好的电气性能和机械强度。
- 元器件贴装：采用SMT贴片技术将元器件贴装到PCB板上。贴装过程需确保元器件的准确性和稳定性。
- 电路焊接：对需要手工焊接的元器件进行焊接处理。焊接过程需确保焊接质量和电路的稳定性。
- 电路测试：对PCBA线路板进行功能和性能测试，包括电源管理、电机控制、静音模式切换、档位调节、低压报警和充电指示等功能测试。测试过程需确保各项性能指标符合要求。
- 组装和调试：将PCBA线路板与其他部件进行组装和调试，包括电机、气泵、外壳等部件的组装和调试。调试过程需确保整个设备的正常运行和静音效果。
