MT-6023_led摄影灯电路板加工组装_48W直播补光灯pcb线路板开发

规格尺寸

PCB板规格概览：

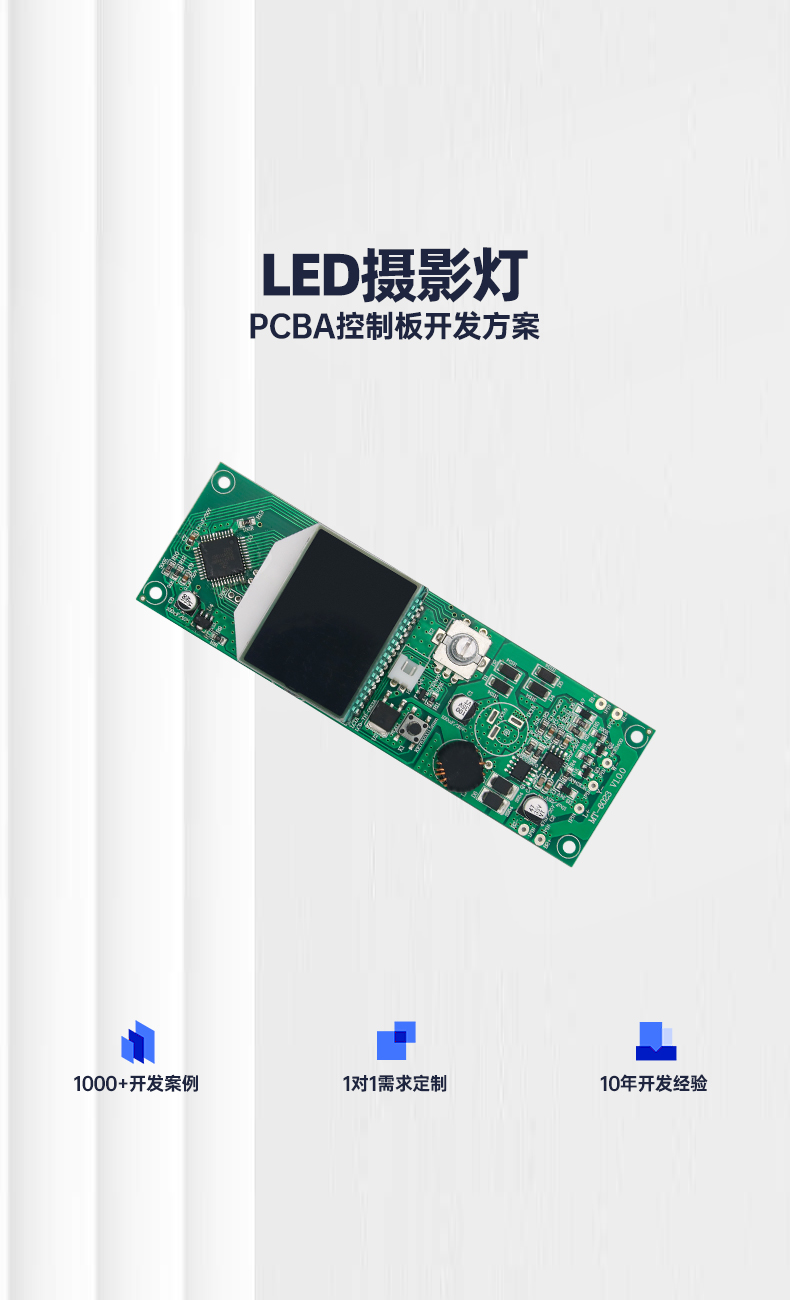

• 型号 MT-6023A：
  • 尺寸：42.6mm × 133mm
  • 材质：FR-4
  • 厚度：1.5mm
  • 板层：双面板
• 型号 MT-6023B：
  • 尺寸：180mm × 183mm
  • 材质：铝基板
  • 厚度：1.5mm
  • 板层：单面板

配件明细：

• 风扇：规格 12V/0.17A
• 电源：输出 15V/4A 60W
• 电池：配置 两节7.4V电池串联

功能特性：

• 开关机操作：通过长按电源开关键实现开关机。
• 工作状态：开机后，风扇启动，液晶显示器点亮，灯光逐渐增至设定亮度。
• 液晶显示：实时显示当前亮度、色温及电量，指示可调整参数。
• 编码开关：轻按切换调整参数（亮度或色温），旋转调整值。
• 亮度与色温调整：亮度可调5%-100%，色温3200K-5600K。
• 电量显示：根据电池电压显示不同电量格数。

电性参数：

• 适配器输入电压：85VAC 至 240VAC
• 适配器输出电压：14.5V 至 15.5V，典型值15V
• 适配器输出电量：4A
• 电池输入电压：11V 至 16.8V
• 白光/暖光输出电压：亮度100%，色温5600K/3200K时，约25.6V/25.4V
• 最大输出电流：亮度100%时，最大1.436A
• 白光/暖光适配输入功率：亮度100%时，47.5-49.5W/47-49W
