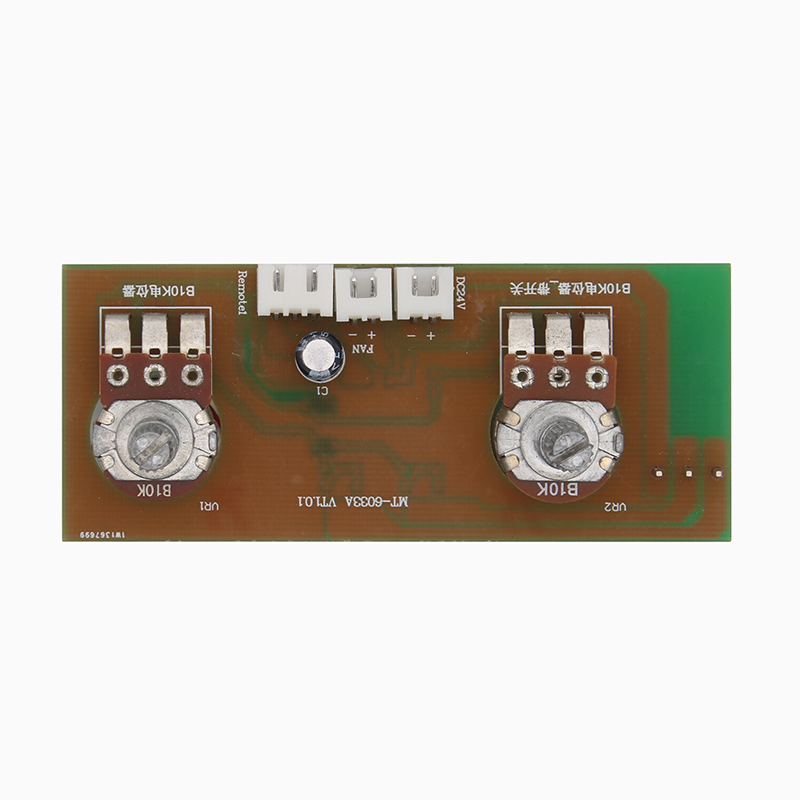

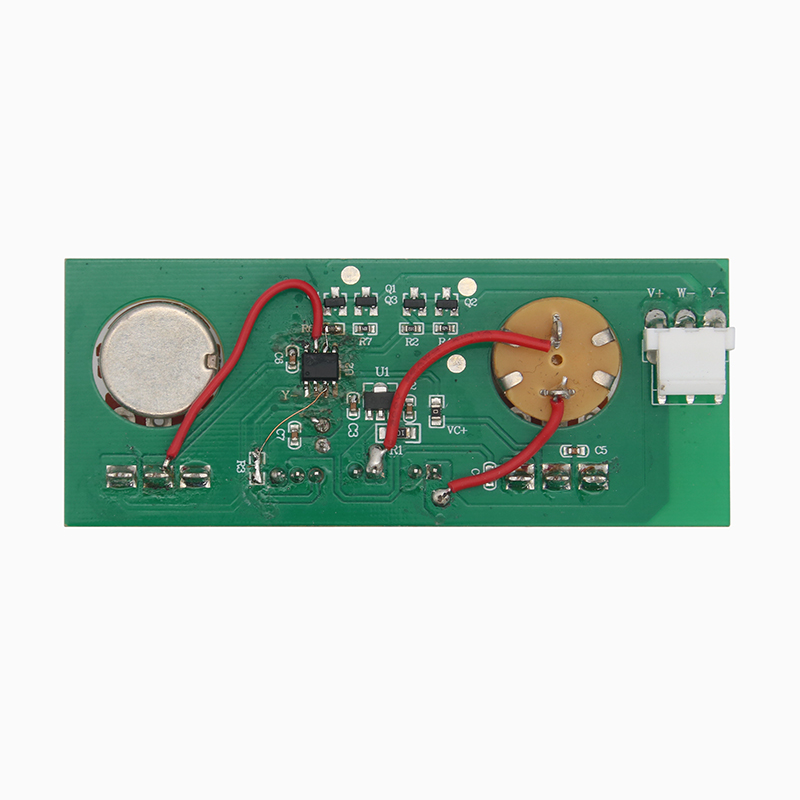

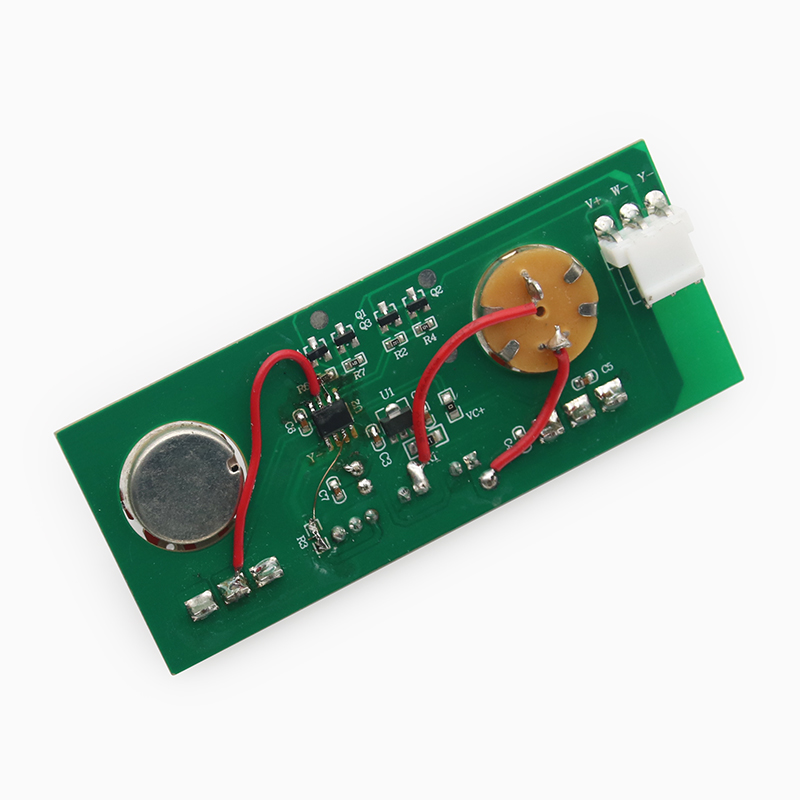

MT-6033_直播45W双色摄影灯电路板设计_led补光灯线路板加工抄板

规格尺寸

• 尺寸：91mmX37.8mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：单面板

配件说明

• 灯板：0.5W LED灯珠
• 适配器：空载电压24.2V，输出电流2.5A
• 红外遥控板：A型，用户码01F8（5906）

功能描述

• 电源+亮度：顺时针(往右)旋转打开电源，亮度逐渐变亮；逆时针(往左)旋转亮度逐渐变暗至熄灭，再继续旋转则关机。
• 色温：顺时针(往右)旋转色温变低（趋向暖光），逆时针(往左)旋转色温变高（趋向冷光）。
• 红外遥控功能：
  • 夜灯键：将色温调至50%，亮度调至25%。
  • 开 键：开灯。
  • 关 键：关灯。
  • 上 键：亮度增加。
  • 下 键：亮度减小。
  • 左 键：色温增加，趋冷。
  • 右 键：色温减小，趋暖。
  • 辅助光源：将色温调至70%（偏冷），亮度调至100%。
  • 白光键：色温调至100%最高，亮度调至100%。
  • 暖光键：色温调至0%最低，亮度调至100%。
  • 暖白光：色温调至30%最低，亮度调至100%。

遥控器信息

• 遥控器型号：A型
• 遥控器用户码：01F8

电性参数

• 适配器工作电压：在测试条件下，最小值和最大值未提供，典型工作电压为220VAC。
• 适配器输出电压：在220VAC输入条件下，输出电压为24.2V（未提供最小值和最大值）。
• 冷光最大输入功率：在220VAC输入条件下，最大输入功率为47.7W（未提供最小值和典型值）。
• 暖光最大输入功率：在220VAC输入条件下，最大输入功率为47.2W（未提供最小值和典型值）。
