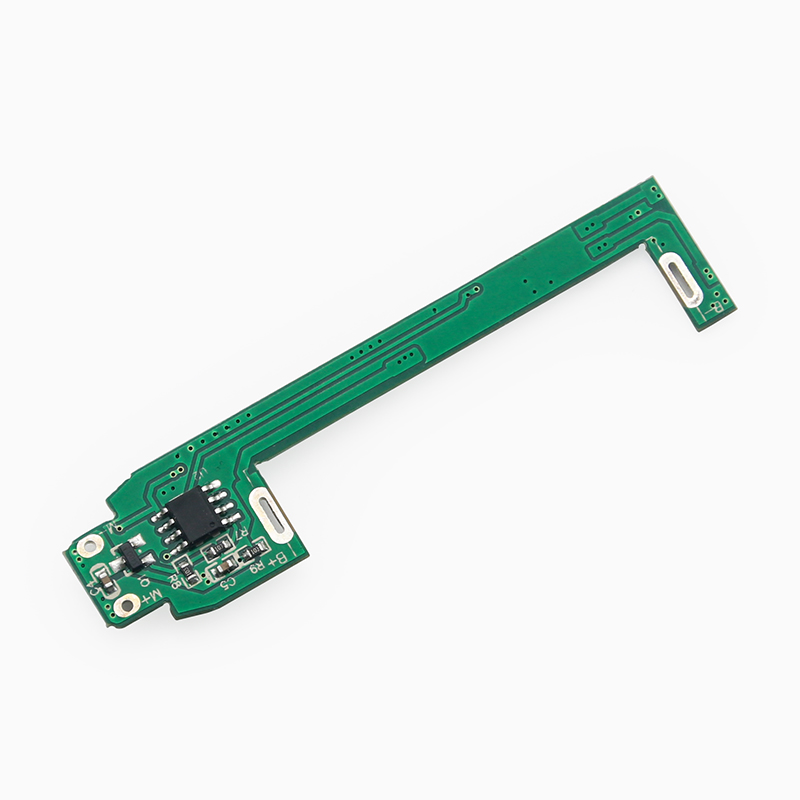

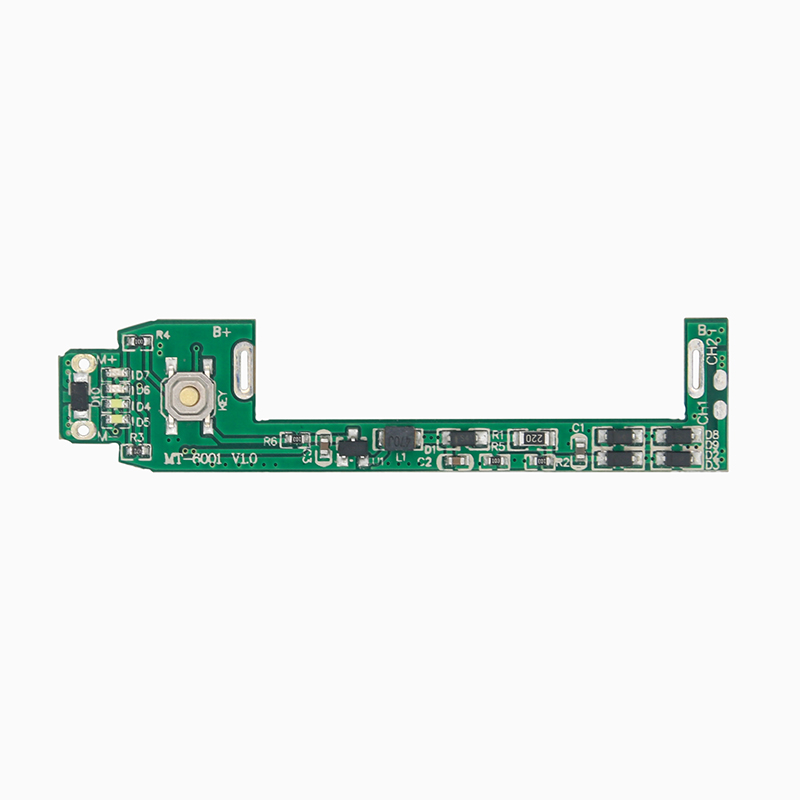

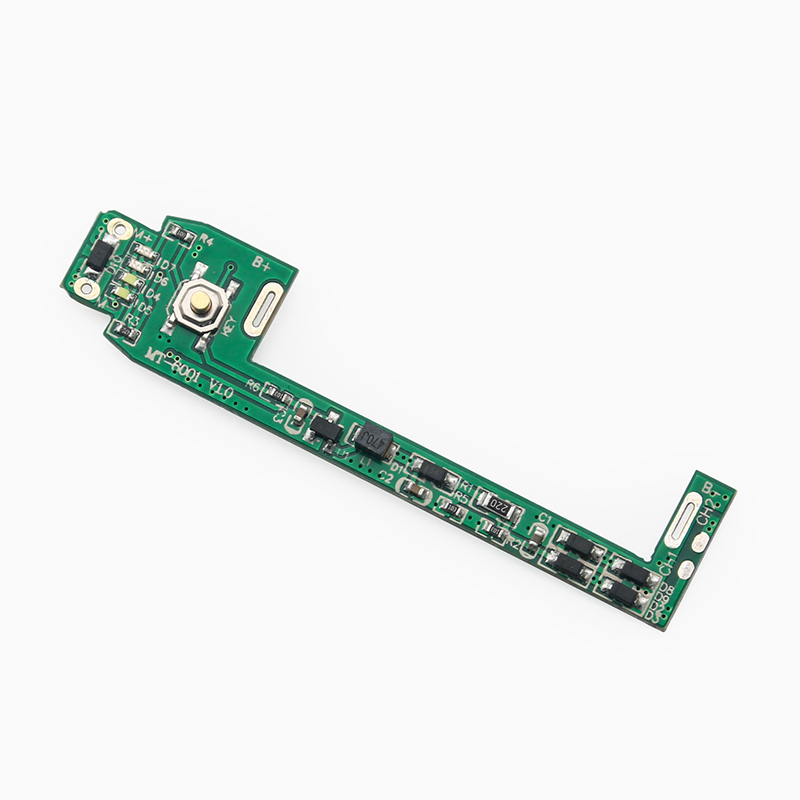

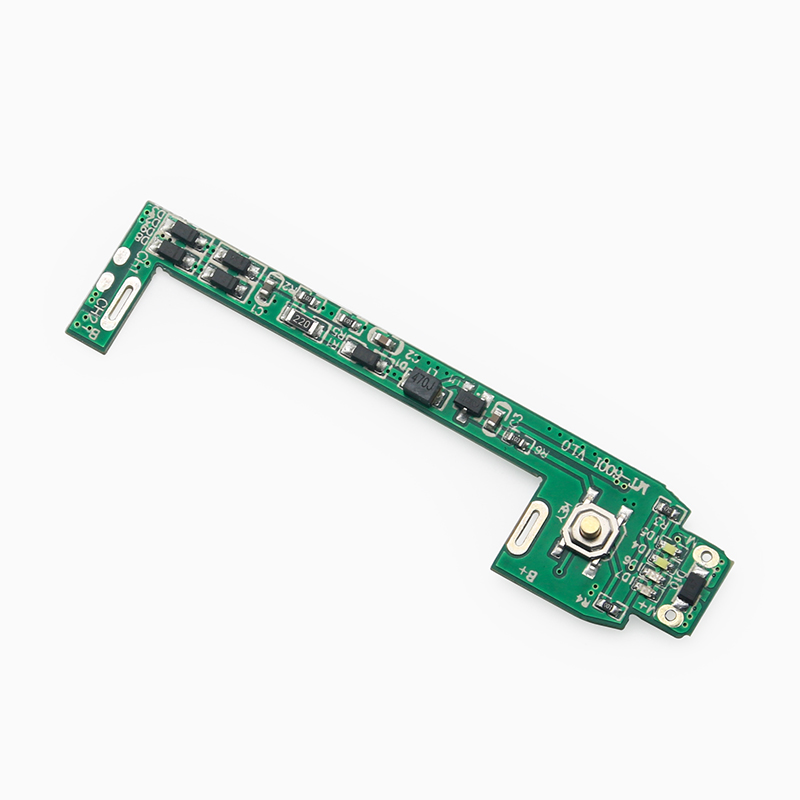

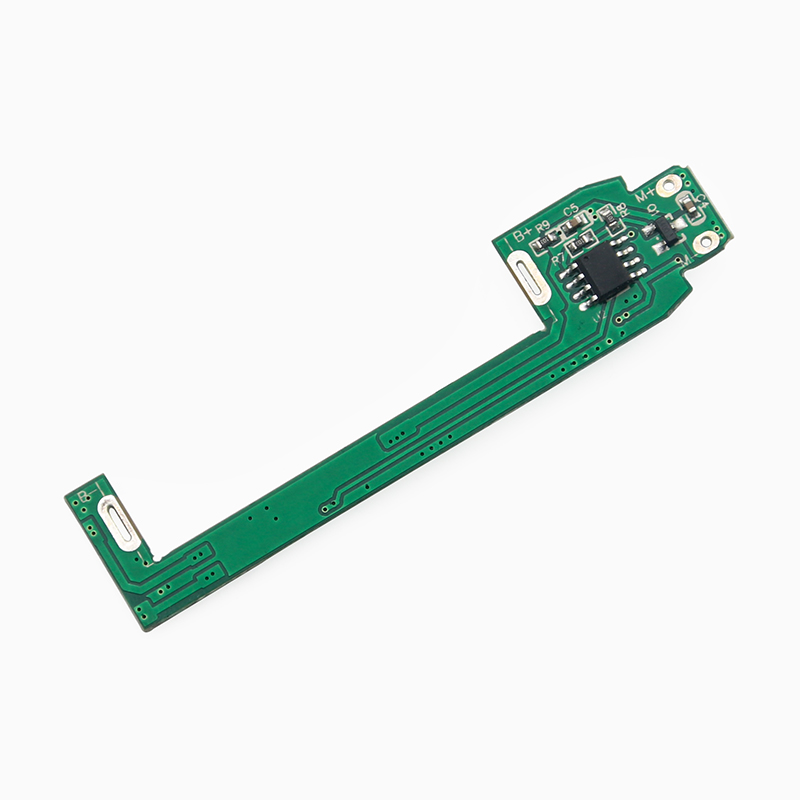

MT-6001_全自动儿童电动牙刷电路板设计_无线充电牙刷主板方案开发

规格尺寸

• 尺寸：68.8mm × 15.8mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

配件说明

• 电池：1.2V/800mAh
• 电机：1.2V/120mA

功能描述

1. 开机键：
   • 按下后，设备在高速模式（白色LED工作）、快慢模式（蓝色LED工作）和关机之间循环切换。
2. 欠压报警：
   • 电压低至0.9V时，蓝色指示灯闪烁，提示电压不足。
3. 低压关机：
   • 电压低于0.9V时，白色指示灯快速闪烁，并自动关机。
4. 充电模式：
   • 充电时，白色和蓝色LED交替闪烁。
   • 电压充至1.45V±0.1时，电池充满，白色LED常亮。

电性参数

• 工作电压：典型值为1.4V。
• 待机电流：在1.2V供电条件下，典型值为50μA。
• 工作电流：根据负载实测，单位为mA。
