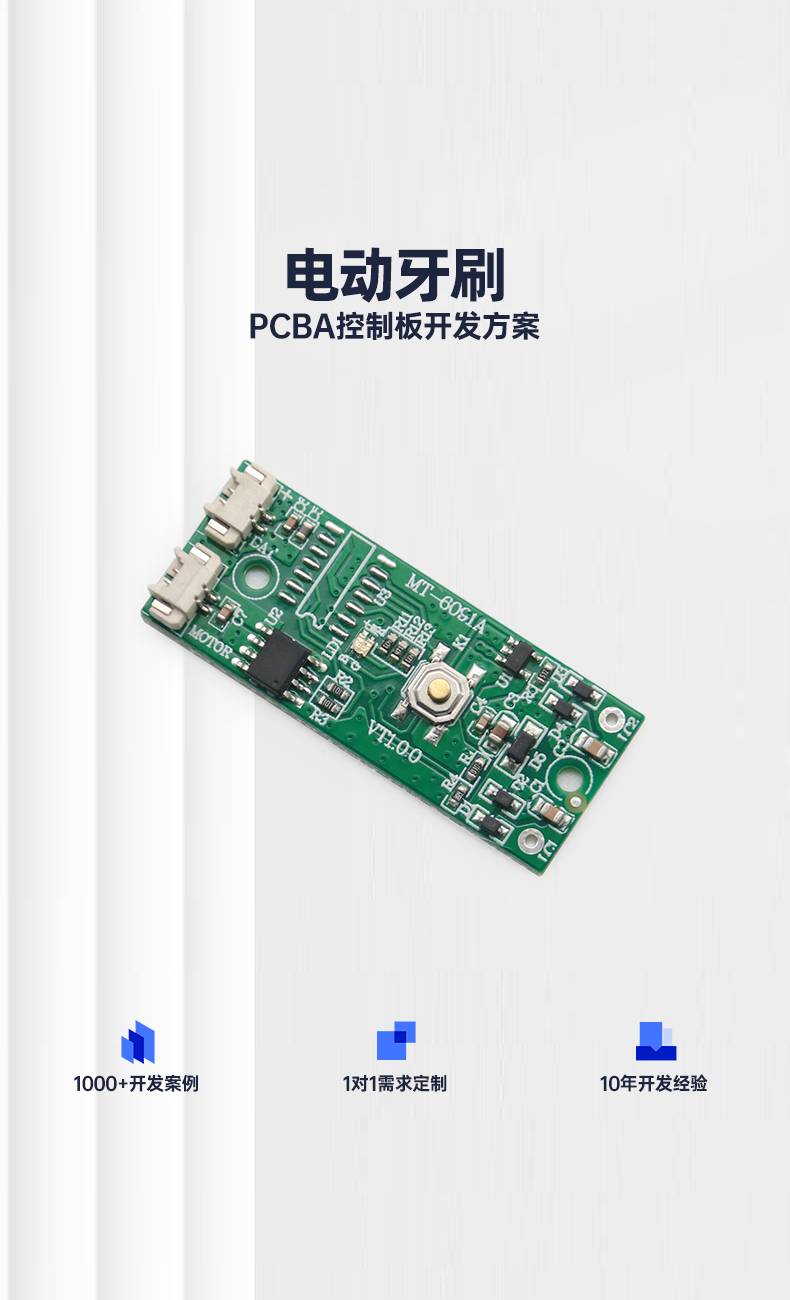

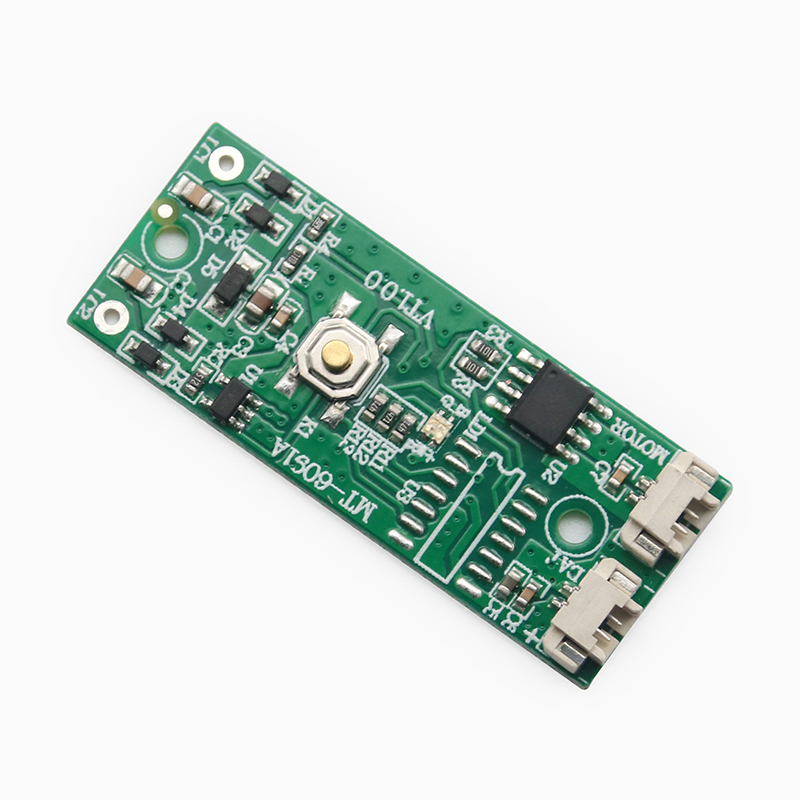

MT-6091A 规格尺寸

• 尺寸: 17.1mm × 43mm
• 材质: FR-4
• 板厚: 1.0mm
• 板层: 双面板

配件说明

• 充电底座
• 电池 (MT-6091C 板)
• 3.7V 声波振动电机

接口

• 电池接口
• 电机接口
• 无线充电接口

功能描述

• 开关机：短按开机，进入正常模式工作；长按1秒关机。
• 模式切换：开机后，短按切换功能，对应功能指示灯亮。切换顺序为：正常模式 → 早安模式 → 晚安模式，循环。
• 模式指示：
  • 正常模式：绿色指示灯
  • 早安模式：青蓝色指示灯
  • 晚安模式：黄绿色指示灯
• 震动频率：
  • 正常模式：120HZ，强度50%
  • 早安模式：120HZ，强度31%
  • 晚安模式：277HZ，强度28%
• 工作时间：45秒后自动关机。
• 充电指示：充电时白色灯闪烁，充满后白色灯长亮。
• 低压指示：电压小于3.0V时，红灯闪烁。

电性参数

• 工作电压：3.0V至4.2V
• 充电电压（无线接收电压）：4.9V至5.2V
• 充电电流：在电池电压为4V时，典型值为100mA至200mA
• 待机电流：在电池电压为4V时，典型值为1.5μA
• 最大工作电流：在电池电压为4V时，最大值为300mA

规格尺寸

• MT-6091C
  • 材质: FR-4
  • 尺寸: 14.5mm × 45mm
  • 板厚: 1.0mm
  • 板层: 双面板

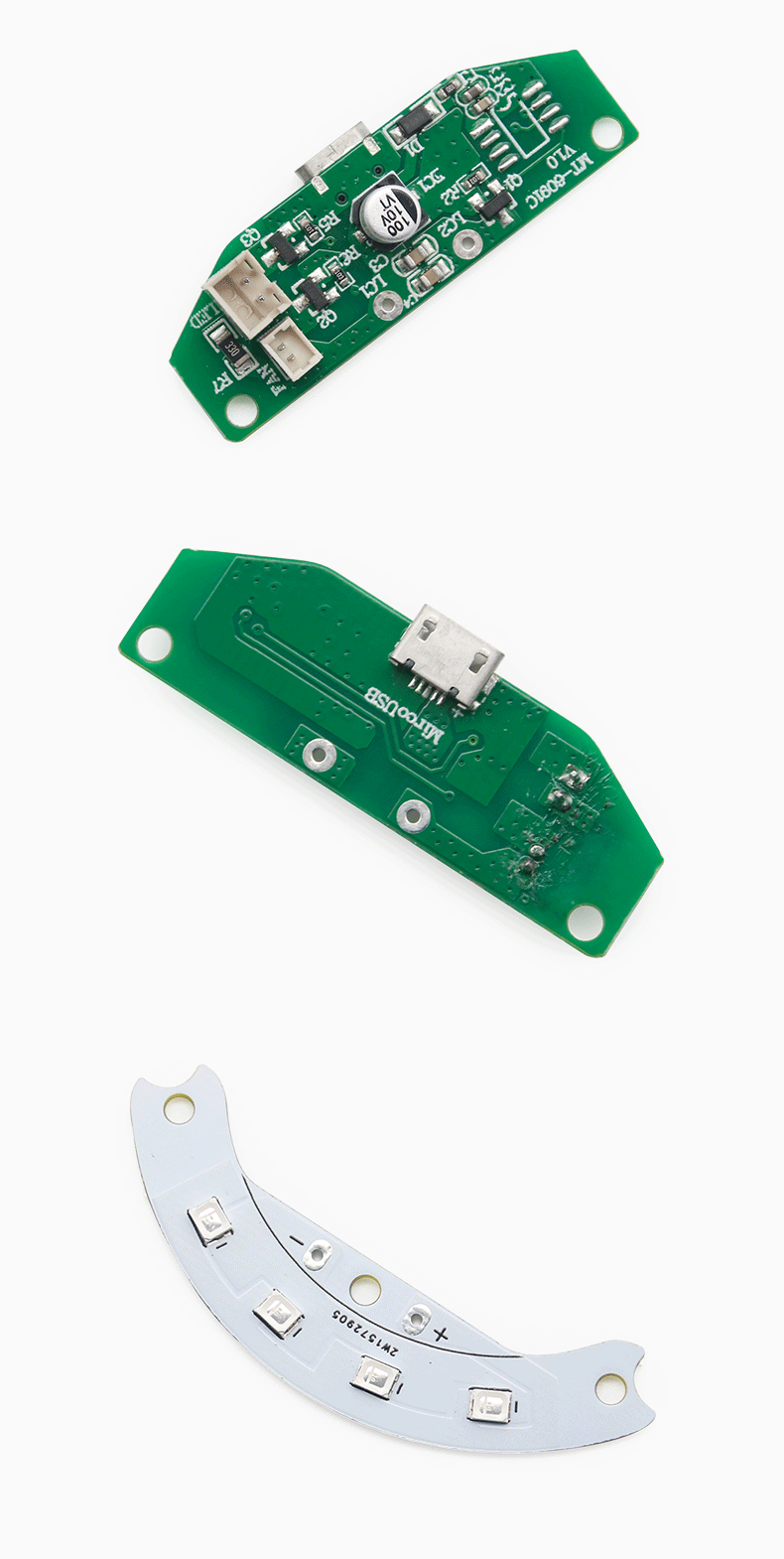

• MT-6091D
  • 材质: FR-4
  • 尺寸: 20.5mm × 55.7mm
  • 板厚: 1.0mm
  • 板层: 双面板

配件说明

• 电源: 5V/1A，PH2.0-2P 正向插头
• 风扇: 5V/0.15A，MH1.25-2P 正向插头

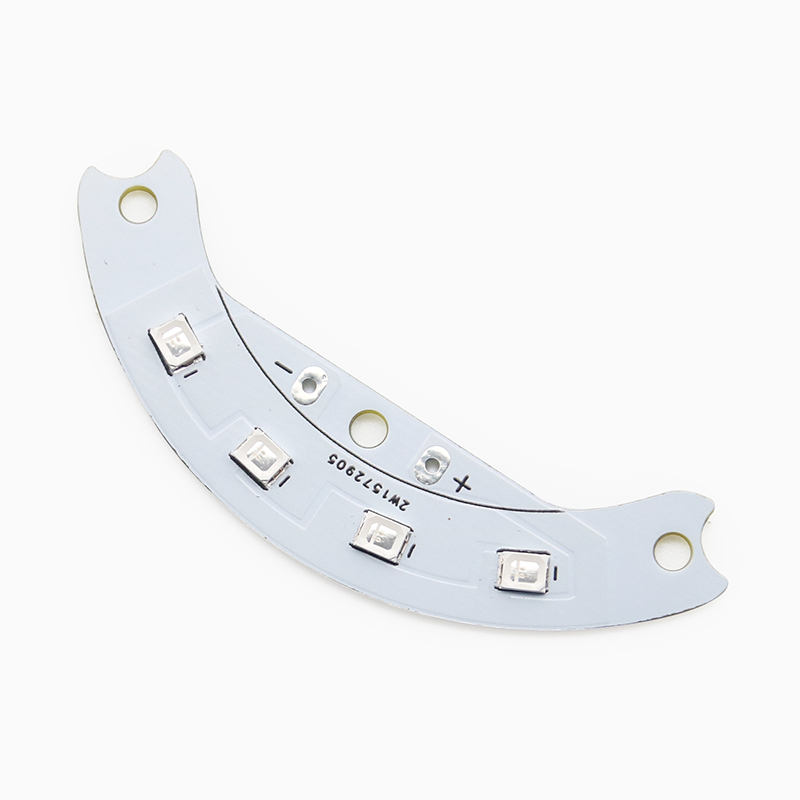

• LED 灯板: MT-6094D/3V，线总长 70mm

功能描述

插上 5V 电源后，无线充电开始工作，风扇启动，LED 亮起。

电性参数

• 输入电压: 4.9V 至 5.2V
• 充电输入电流
  • 线圈间距 2mm，不加风扇和灯板: 最大 270mA
  • 线圈间距 0mm，不加风扇和灯板: 最大 440mA
• 待机输入电流
  • 不放接收线圈，不加风扇和灯板: 典型值 113mA
• LED 工作电流: 5V 供电时，典型值 60mA
• 风扇电流: 5V 供电时，典型值 0.15A
• 无线充电频率: 333KHZ
