MT-5791_射频美容仪pcba方案设计_rf射频仪热提拉仪器电路板加工

规格尺寸

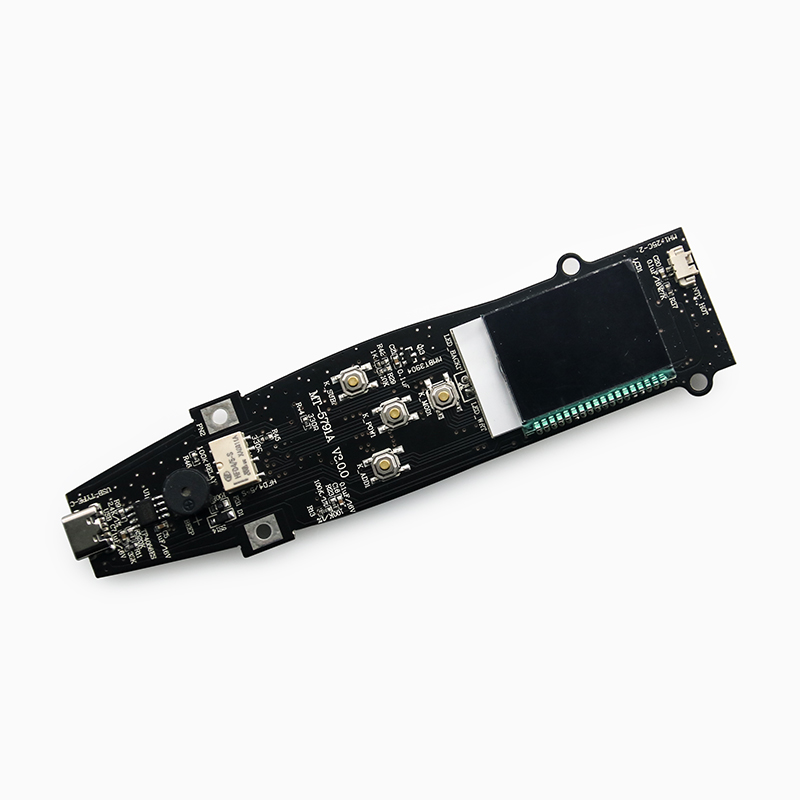

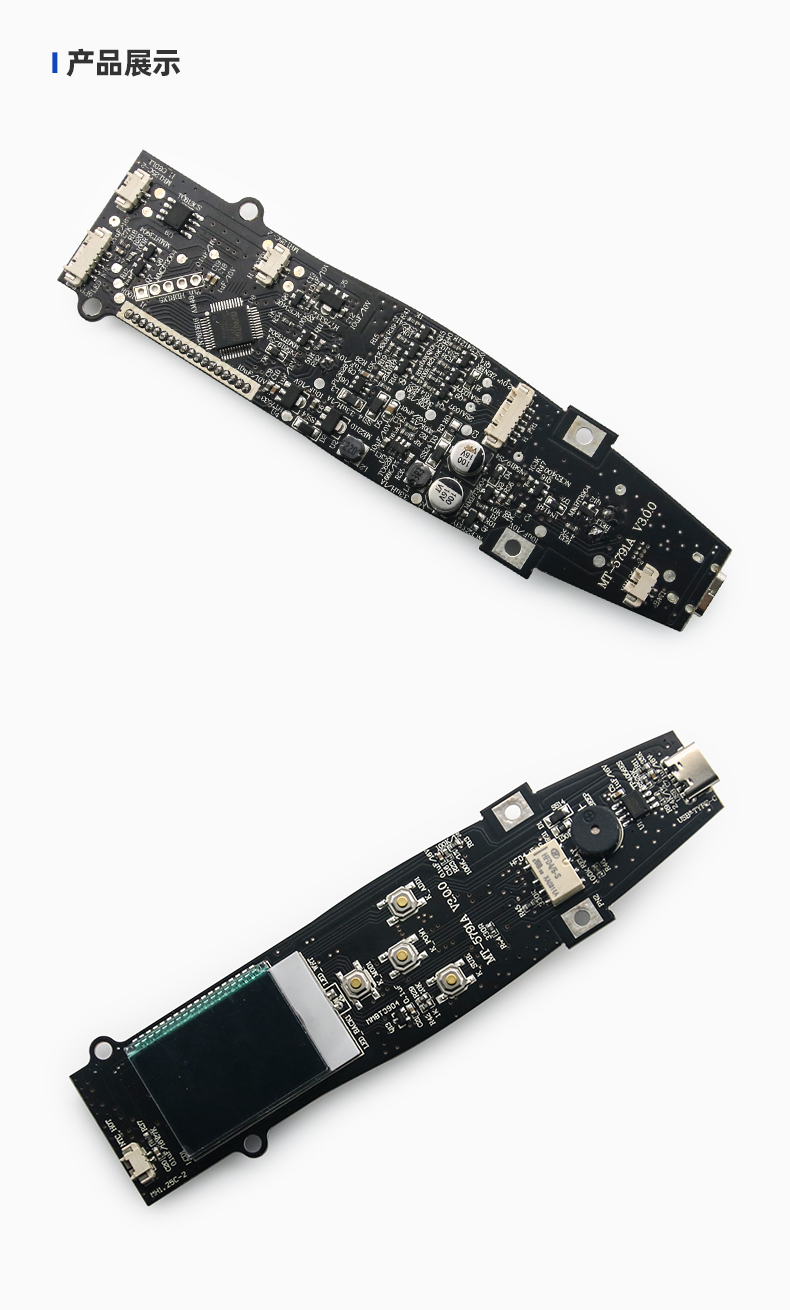

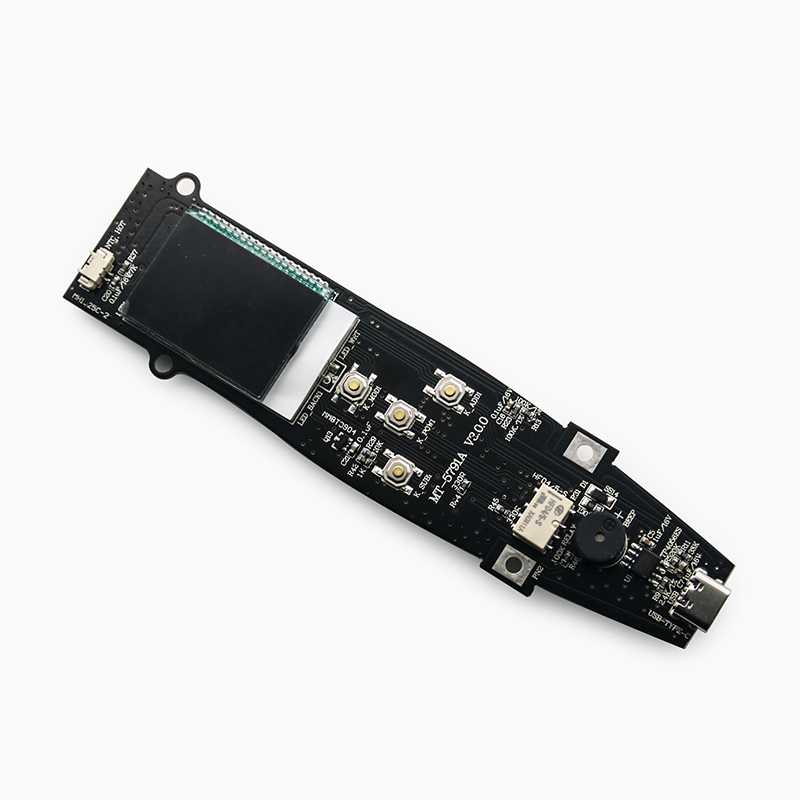

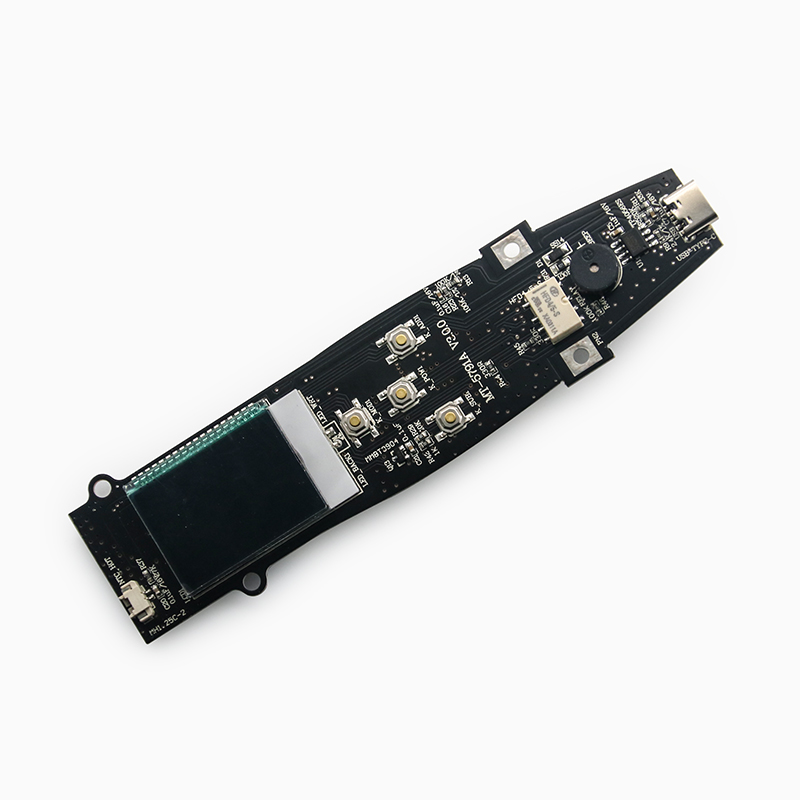

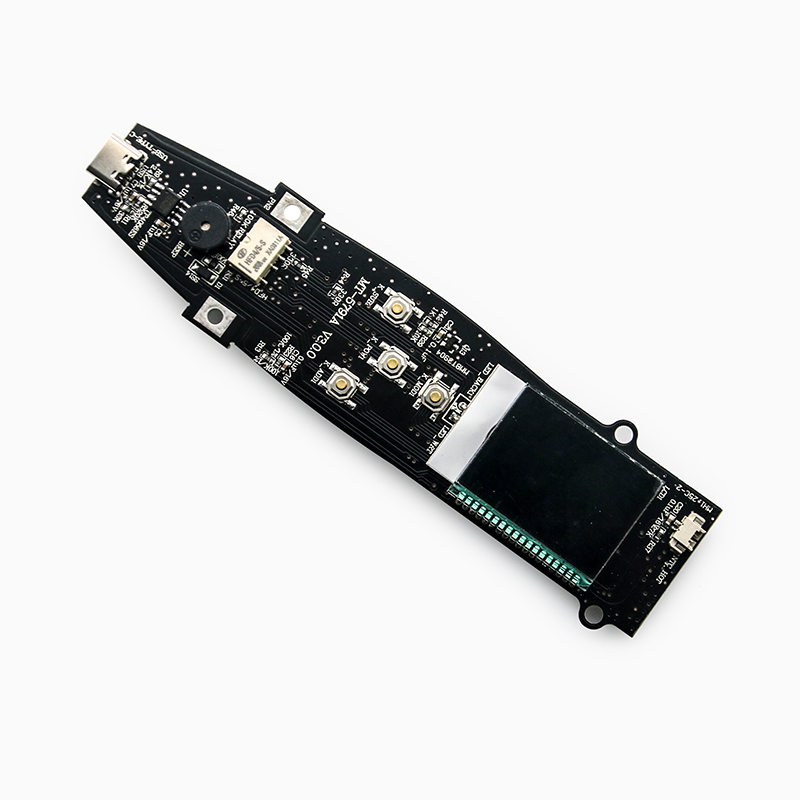

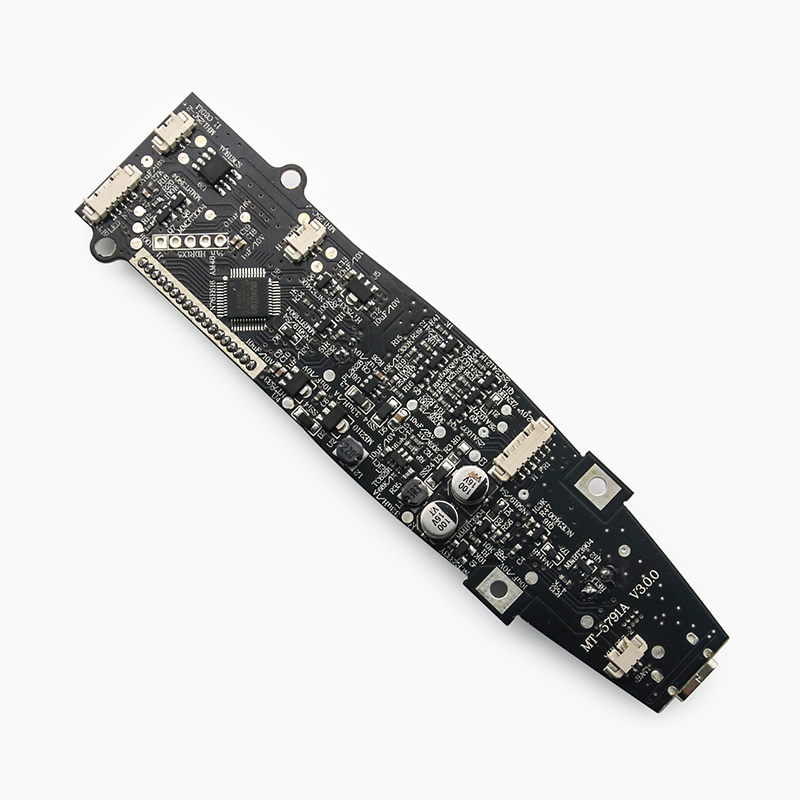

• MT-5791A：尺寸130mmx35.45mm，材质FR-4，板厚1.2mm，双面板。
• MT-5791B：尺寸27.34mmx49.12mm，材质FR-4，板厚1.2mm，四层板。
• MT-5791C：尺寸50.3mmx40.5mm，材质FR-4，板厚0.8mm，双面板。

配件说明（客户提供）

• 震动电机：额定电压3.7V，65mA。
• 半导体制冷片：TES1-7102，尺寸23233.5mm，元件对数71对，电阻3.3-3.5Ω，最大电流2A；红线为正极，黑线为负极，有字面为冷面；线头需打1.25mm端子，无需装塑料头。
• 电池：3.7V软包聚合物电池，容量1000mAH，电流要求大于3A。

功能描述

• 开关机状态：按电源键开机，蜂鸣器长叫一声后进入关机前模式；长按电源键滴滴两声后关机。工作时显示屏显示当前模式、档位、电流、剩余时间和动态效果。
• 档位切换：通过加档键和减档键进行切换。
• 模式选择：通过模式键循环选择导入、导出、红光射频、蓝光冰敷、提拉EMS模式。
• 震动开关：导入、导出和EMS模式自动感应负载开关；射频、冰敷模式短按电源键开关。
• 导入模式：显示IMPORT，定时5分钟，长震，脉冲电压输出，头部为负极。
• 导出模式：显示EXPORT，定时5分钟，长震，脉冲电压输出，头部为正极。
• 红光射频模式：显示RF LED，定时6分钟，振动电机间隙工作，输出射频能量。
• 蓝光冰敷模式：显示COOL LED，定时3分钟，制冷片和蓝光工作。
• 提拉EMS模式：显示SMOOTHING，定时5分钟，振动电机间隙工作，输出交变脉冲电压。

电性参数

• 工作电压：3.2-4.2V。
• 导入档/导出档工作输入电流：典型100mA。
• 射频档空载平均输入电流：最高档典型400mA。
• 制冷档工作输入电流：最高档750-980mA。
• 提拉档工作输入电流：典型100mA。
• 最大导入/导出电流（满载平均电流）：最高档300uA。
• 最大提拉电流（满载平均电流）：最高档6mA。
• 红光电流：典型15mA。
• 蓝光电流：典型7.5mA。
• 振动电机供电电压：最高3.3V。
• 振动电机供电电流：最大80mA。
• 最大总功率：最高档5W。
• 充电电流（5V/1A充电器）：典型515mA。
• 射频输出频率：3MHZ。
• 射频输出峰峰值电压：最高档85V。
• 射频输出有效值电压：最高档36.6V。
• 射频输出周期：1.00秒。
• 射频输出时间：1-6档分别为0.75-1.00秒。
