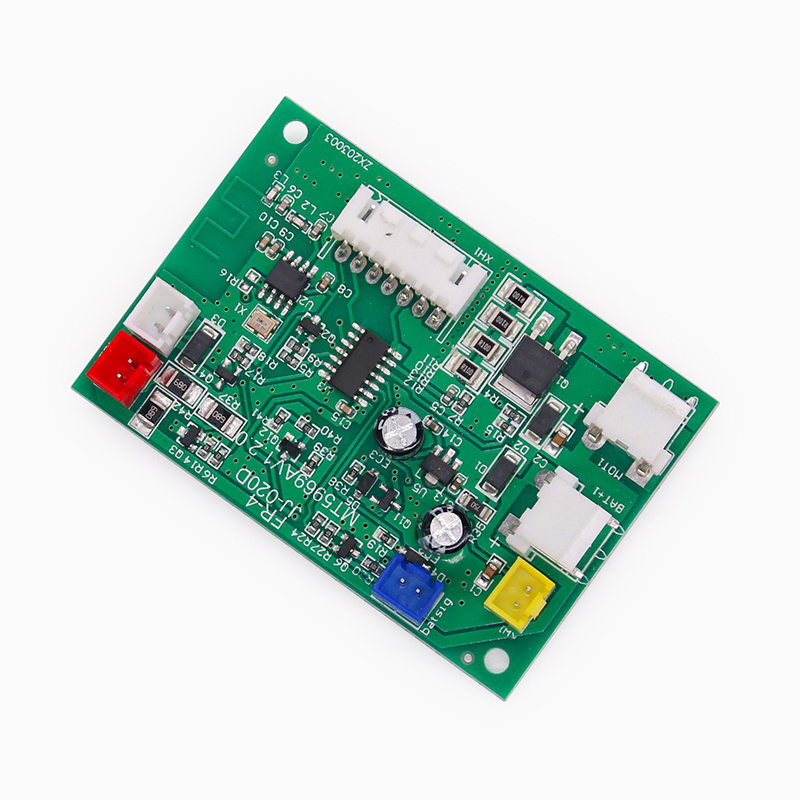

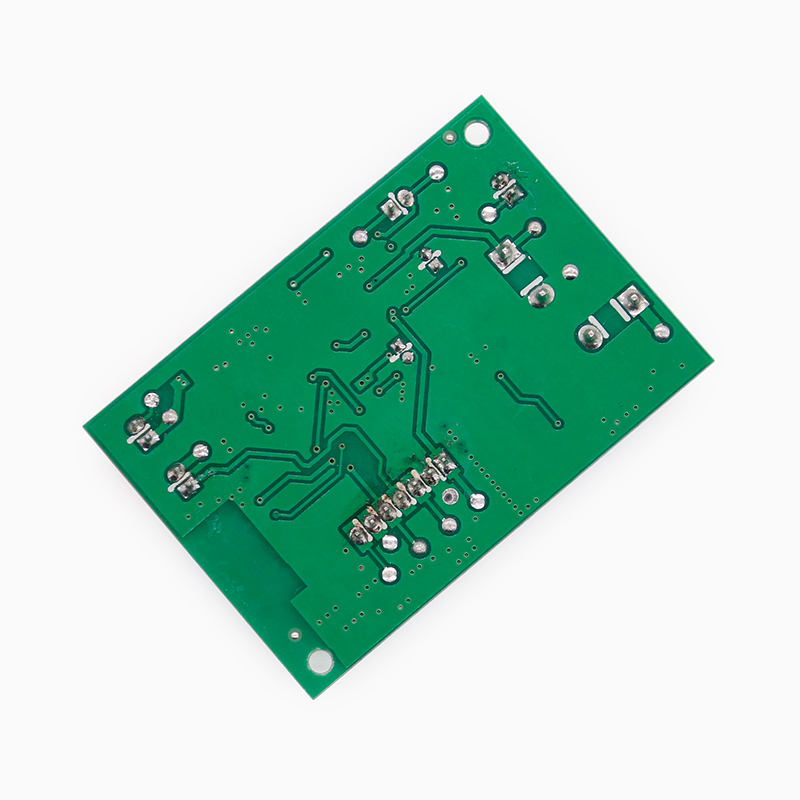

MT-5969_蒸汽清洁机小家电控制板抄板方案开发_蒸汽拖把pcb家电线路板打样

规格尺寸

• 主板尺寸：7mm x 4.8mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明

• 线束
• 灯板
• 电池小板
• 遥控板

功能描述

1. 主板开关：
   • 使用客户提供的按键进行操作。
   • 短按一次开机，此时小灯板灯亮；再短按一次关机，所有功能停止工作。
   • 开机时，水泵电机默认不工作。
2. 遥控器开关：
   • 仅在主板开关处于开机状态下有效。
   • 短按遥控器上的电机开关，电机启动；再次短按，电机停止。
   • 长按遥控器上的水泵开关，水泵开始工作；松开开关，水泵停止。
   • 遥控距离在房间内有效。
3. 灯板：
   • 开机后，如果灯板不亮，请检查灯板焊线是否接反。
4. 电池信号：
   • 电池信号A：开机后，信号A输出5V高电平。
   • 电池信号B：在开机状态下，如果输入5V高电平，则设备会关机。

电性参数

• 工作电压：电池电压的典型值为14.4V。
• 遥控距离：在房间内有效，最小遥控距离为5米
• 工作电流：
  • 电机：典型工作电流为5A
  • 水泵：最大工作电流为1A
