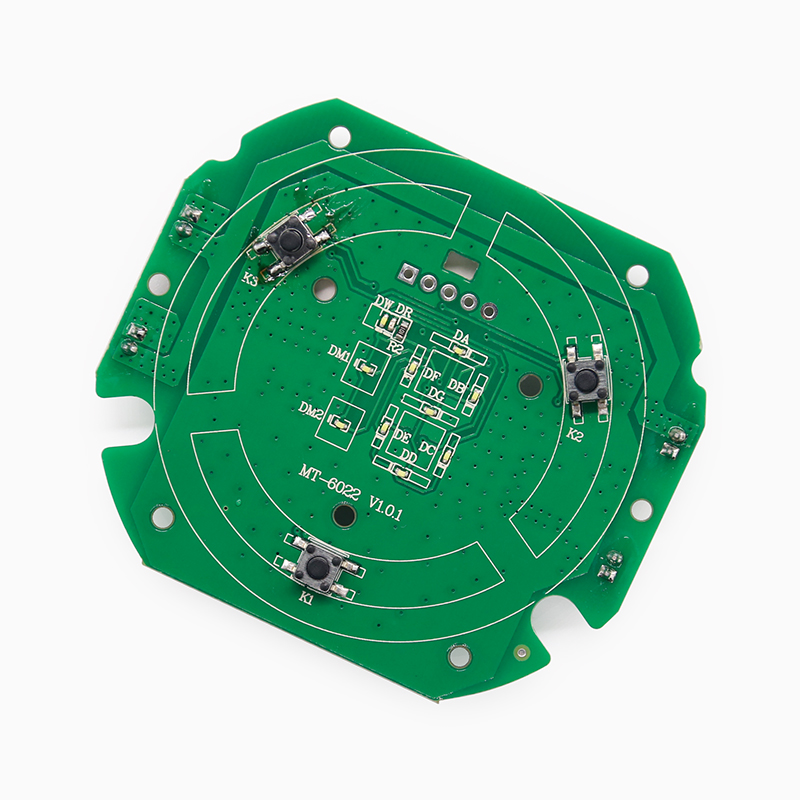

MT-6022_电动一体吸奶器PCB电路板开发_按摩母乳收集器线路板设计

规格尺寸

• 尺寸：40mmX49mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

配件说明

• 气泵：额定3.7V
• 气阀：额定电压3.7V
• 电源：5V/1A适配器
• 电池：3.7V

功能描述

• 开关机：设备上电后默认处于关机状态。开机时需按下开关键，此时LED全屏亮起，释放按键后设备开机并进入上次关机前的模式。长按开关键即可关机。
• 模式切换：在工作状态下，按开关键可以切换设备的工作模式，设备共有两个模式可选，对应的模式指示灯会亮起以作提示。
• 档位切换：在工作状态下，按档位减键可以降低当前模式的档位，按档位加键则增加当前模式的档位，最大档位为9档。数码管会显示当前所选的档位。
• 低电量提示：设备在工作状态下，若电池电量正常，则电池指示灯白灯常亮。当电池电压小于3.35V时，会提示低电量，此时电量指示灯开始闪烁。
• 充电指示灯：插入充电器后，电池指示灯会指示充电状态。白灯闪烁表示设备正在充电中，白灯常亮则表示充电已完成。

电性参数

• 工作电压：典型值为3.7V，工作电压范围为3V至4.2V（单位：V）。
• 充电电压：典型值为5V，充电电压范围为4.9V至5.2V（单位：V）。
• 充电电流：在电池电压为4V时，充电电流的典型值为0.6A（单位：A），但具体数值可能因实际情况而异，此处未给出最小值。
• 待机电流：在电池电压为4V时，待机电流的典型值为36uA（单位：uA），表示设备在非工作状态下的电流消耗。
• 最大工作电流：在电池电压为4V时，最大工作电流不超过0.65A（单位：A），这是设备在正常工作状态下的最大电流消耗。
