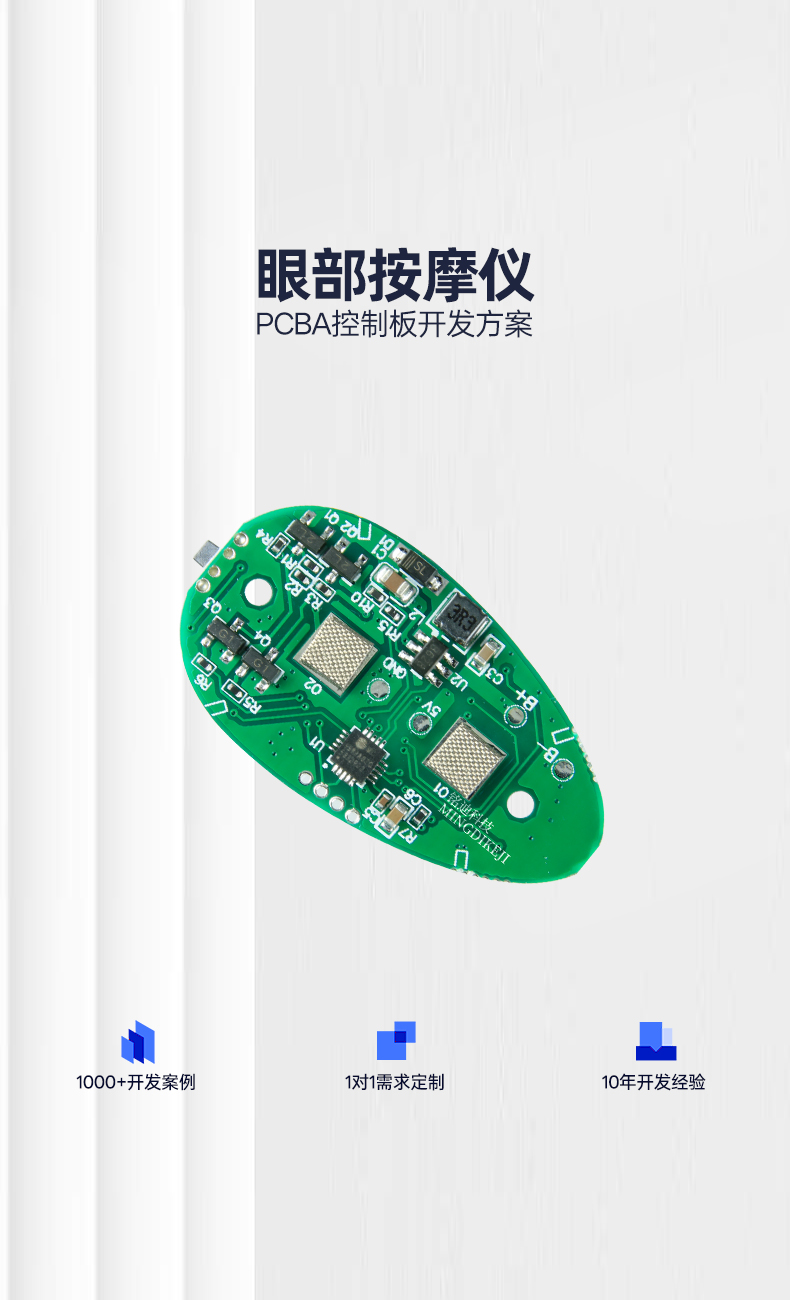

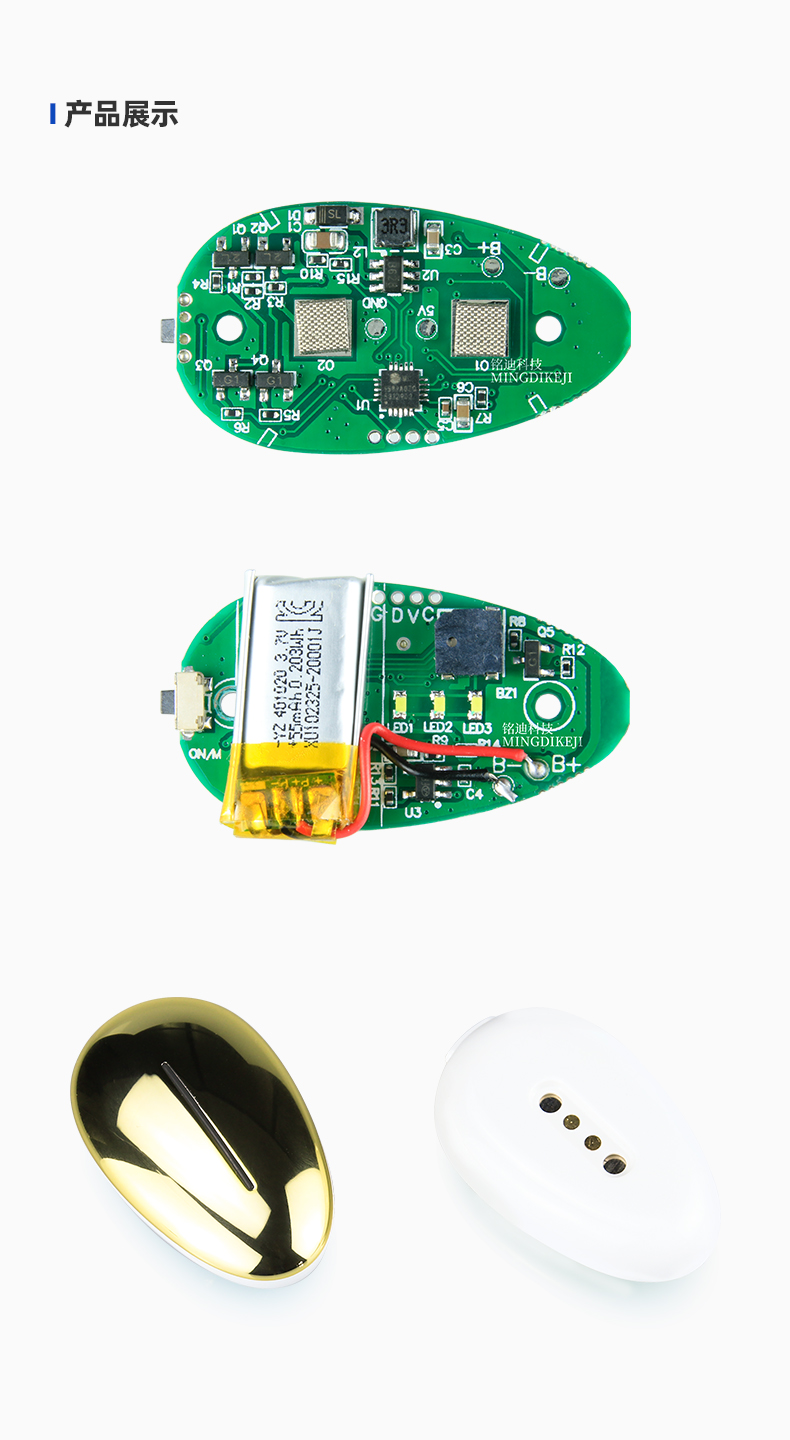

Y082_美眼仪眼部按摩EMS微电流眼贴pcba方案板开发线路板抄板复制

功能构成​

EMS 脉冲控制功能​

EMS 美眼仪线路板的核心功能是生成并控制低频电肌肉刺激（EMS）脉冲，作用于眼周肌肉。通过脉冲生成电路产生特定波形的低频电流，频率范围通常为 1-100Hz，常见工作频率集中在 10-50Hz，该频率区间能有效刺激眼周肌肉收缩与放松，促进血液循环。​

脉冲强度分为 3-5 档可调，低档强度约 0.1-0.3mA，适合初次使用或敏感肌肤；高档强度约 0.5-1mA，适合耐受度较高的用户，相邻档位强度差约 0.1-0.2mA，调节时强度平滑递增，避免突然刺激引起不适。脉冲波形包括方波、三角波和正弦波，不同波形对应不同刺激感受，方波刺激较强，适合紧致模式；正弦波温和，适合日常护理，波形切换通过程序控制，响应时间≤0.5 秒。​

脉冲输出同步性控制确保双电极（如美眼仪的左右接触头）输出一致，电流偏差≤5%，避免单侧刺激过强，保证眼周肌肉受力均匀，提升使用舒适度和效果。​

温热护理功能​

温热护理功能通过加热元件为眼周提供温和热敷，辅助 EMS 脉冲发挥作用。加热元件通常为柔性加热片，工作温度范围 38-45℃，默认温度 40℃，分为 2-3 档调节，每档温差 3-5℃。温度达到设定值后，通过温控电路维持稳定，波动幅度≤±1℃，避免温度过高烫伤皮肤或过低影响效果。​

加热启动与 EMS 脉冲联动，开启 EMS 模式时，加热功能同步启动，预热时间≤30 秒；单独开启温热模式时，可独立调节温度，适合仅需热敷放松的场景。加热停止采用延时设计，关闭设备后，加热片在 10 秒内逐渐降温，避免瞬间温差刺激皮肤。​

模式调节与记忆功能​

模式调节整合 EMS 脉冲和温热护理，预设 3-5 种常用模式。例如 “日常护理模式”（低频脉冲 + 中温热敷，持续 10 分钟）、“紧致提升模式”（中频脉冲 + 高温热敷，持续 8 分钟）、“舒缓放松模式”（低强度脉冲 + 低温热敷，持续 15 分钟），每种模式的参数（脉冲频率、强度、温度、时长）预设固定值，用户通过按键一键切换，当前模式通过指示灯显示。​

手动调节允许用户在预设模式基础上，单独调整脉冲强度和加热温度，满足个性化需求。记忆功能在设备关闭后，保存上次使用的模式和参数，再次开机时自动恢复，无需重复设置，提升使用便利性。​

电源管理功能​

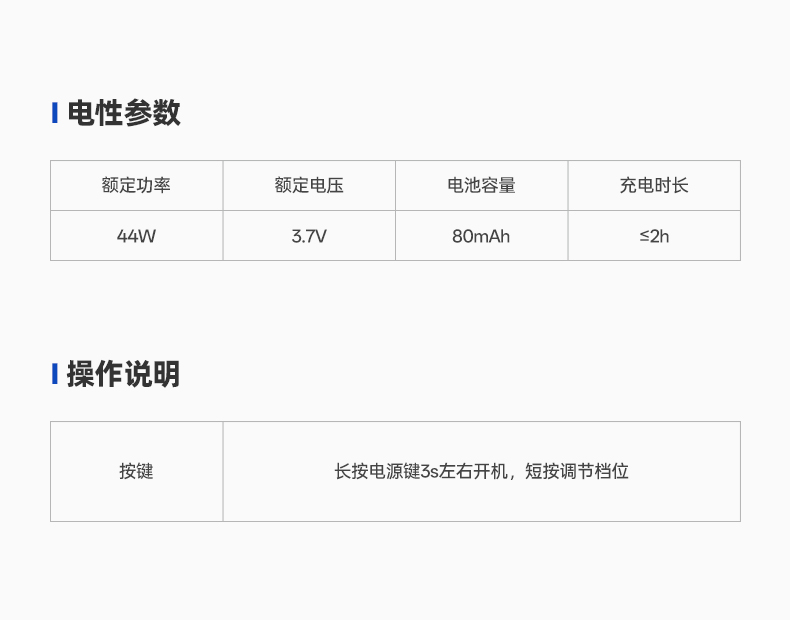

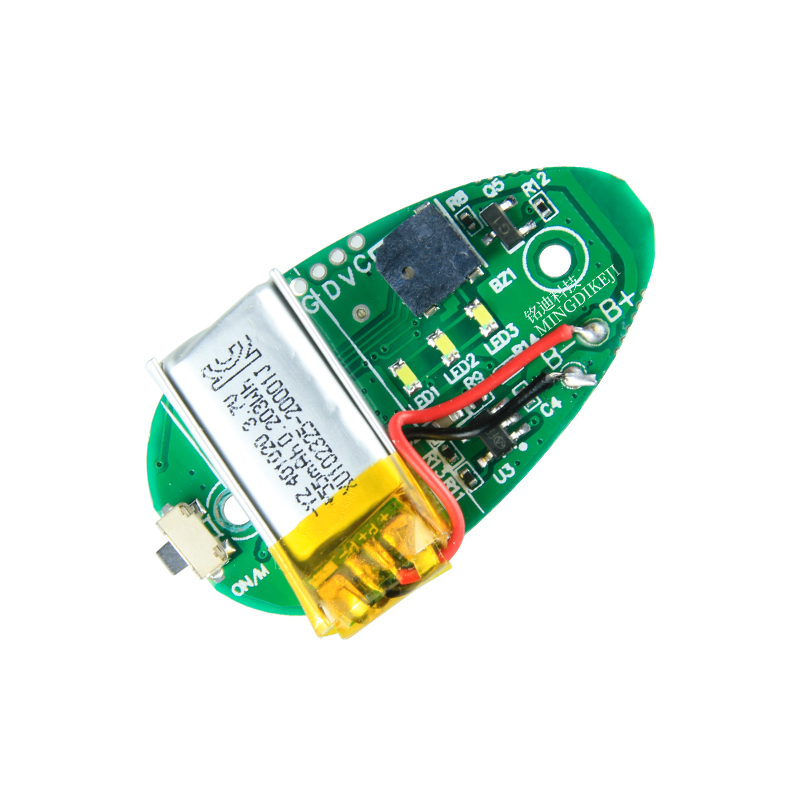

电源管理适配内置锂电池（通常为 3.7V，容量 500-1000mAh），工作电流根据模式不同有所差异，低档模式约 20-30mA，高档模式约 50-80mA，满电状态下可连续使用 8-15 次（每次按 10 分钟计算）。​

充电管理通过 Micro USB 或 Type-C 接口输入 5V 电压，充电电流 300-500mA，采用恒流恒压充电模式，充电初期以恒流模式快速充电，电压接近 4.2V 时转为恒压模式，充满一块 800mAh 电池约需 1.5-2.5 小时。充电过程中，指示灯呈红色闪烁，充满后转为绿色常亮，同时停止充电，防止电池过充。​

低电量检测功能实时监测电池电压，电量低于 20% 时，指示灯每 2 秒闪烁一次，同时脉冲强度和加热温度自动降低一档；电量低于 10% 时，设备发出提示音（持续 1 秒）后自动关机，保护电池避免过度放电。待机状态（5 分钟无操作）下，电流≤5mA，减少电量消耗。​

安全保护功能​

接触不良保护通过电极接触传感器实现，当美眼仪电极未完全贴合皮肤时，立即暂停 EMS 脉冲输出，仅保留温热功能（若开启），同时指示灯闪烁提示；贴合良好后，自动恢复 EMS 输出，防止电流泄漏或局部刺激过强。​

过流保护监测 EMS 脉冲回路电流，当电流超过 1.5mA（高档强度上限）时，0.1 秒内降低强度至安全范围；持续异常时切断脉冲输出，避免电流过大损伤皮肤或肌肉。过压保护在充电电压超过 5.5V 时启动，停止充电并切断输入，保护电池和线路板。​

过温保护双重保障，温度传感器检测加热片温度，超过 48℃时立即停止加热；若传感器故障导致温度持续升高，加热片内置的温度保险丝（50℃熔断）自动切断加热回路，防止烫伤风险。​

设计要点​

小型化与轻量化设计​

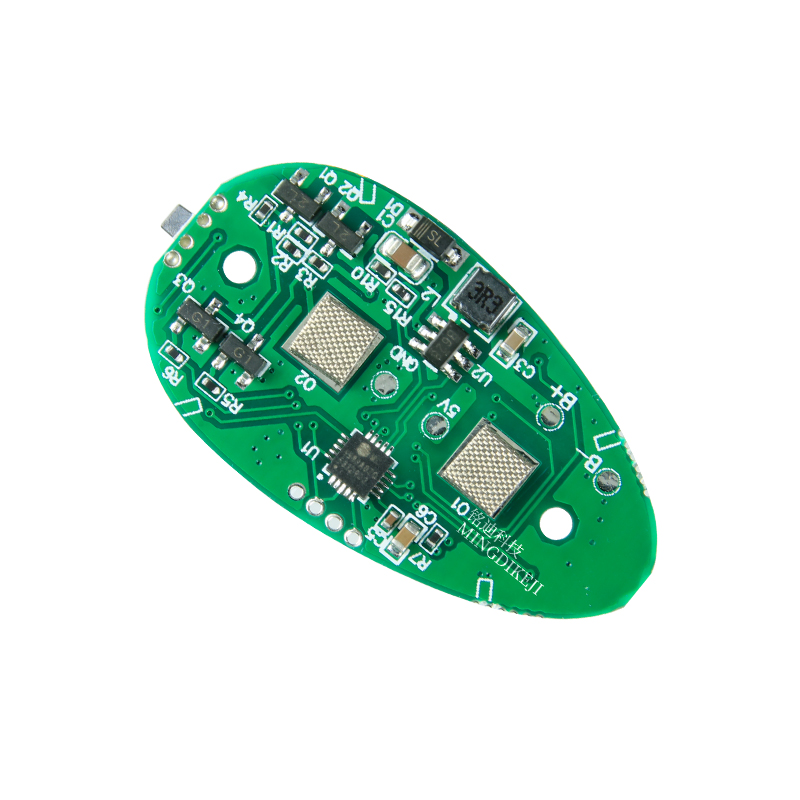

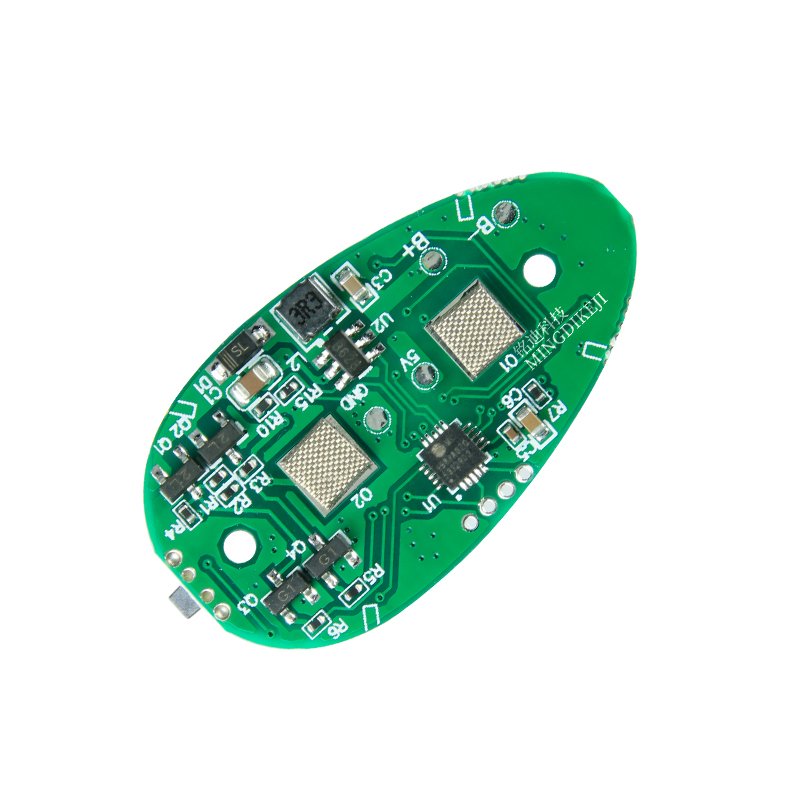

EMS 美眼仪多为手持便携设计，线路板尺寸需严格控制，通常为 20mm×40mm 以内的矩形或异形（适配设备外壳），厚度≤1mm，重量≤5g（不含连接器），避免增加设备整体重量，影响握持手感。​

元件选型以小型化为核心，采用 0402 规格的贴片电阻电容，核心芯片选用 SOT 或 QFN 封装（尺寸≤5mm×5mm），连接器采用超薄贴片式，减少线路板厚度和占用空间。布局按功能分区（控制区、EMS 驱动区、加热驱动区、电源区），信号路径缩短至 5mm 以内，降低信号衰减和功耗。​

安装设计适配设备内部结构，预留 2-3 个微型安装孔（直径 1.2mm），支持粘贴或螺丝固定，边缘做圆角处理（半径≥0.5mm），防止安装时划伤设备外壳或内部导线。​

皮肤接触安全性设计​

电气安全严格控制输出参数，EMS 脉冲的峰值电压≤30V，平均电流≤1mA，符合低频电疗设备安全标准，确保电流在安全范围内刺激肌肉，不损伤皮肤和神经。电极接触部分采用生物相容性材料（如医用级不锈钢、镀金电极），表面光滑无毛刺，避免过敏或划伤皮肤。​

绝缘设计确保线路板与人体接触部分安全，电极与线路板之间的绝缘层厚度≥0.5mm，绝缘电阻≥100MΩ，防止电流泄漏导致触电风险。脉冲输出电路添加限流电阻，即使电极短路，电流也能控制在安全阈值内。​

抗干扰与稳定性设计​

抗干扰设计减少电磁干扰对 EMS 脉冲的影响，电源输入端添加 EMI 滤波电路（包含 100nF 陶瓷电容和 10μH 电感），滤除电网或电池供电的纹波；EMS 驱动电路与控制电路之间设置接地隔离带（宽度≥2mm），减少脉冲信号对 MCU 的干扰，确保脉冲频率和强度稳定。​

稳定性设计注重参数一致性，EMS 脉冲的频率偏差≤±1%，强度偏差≤±5%，避免使用过程中参数漂移影响效果；加热温度的长期稳定性（连续工作 1 小时）偏差≤±0.5℃，确保热敷效果均匀。元件选用低温漂型号，电阻温漂≤50ppm/℃，电容温漂≤100ppm/℃，适应环境温度变化（0-40℃）。​

低功耗与续航优化设计​

低功耗设计延长续航时间，核心 MCU 选用休眠电流≤1μA 的型号，EMS 驱动芯片工作电流≤10mA，加热片在保温状态下电流降低 30%。非工作状态下，设备在 5 分钟后自动进入休眠，关闭 EMS 和加热功能，仅保留按键检测电路，电流≤3mA。​

电源转换效率优化，线性稳压器选用低压差型号（压降≤0.2V），减少电压转换损耗；锂电池放电曲线优化，在电量较低时（20%-10%），优先维持核心功能（如降低加热功率，保留基础 EMS 强度），延长使用次数。​

温度控制精度设计​

温度控制精度通过传感器和算法实现，温度传感器（如 NTC 热敏电阻）紧贴加热片安装，采样周期 1 秒，实时反馈温度数据；MCU 采用 PID 控制算法，根据温差动态调整加热片的供电占空比，使温度快速达到设定值并保持稳定，控温响应时间≤1 秒，避免温度波动过大。​

加热片功率匹配设计，根据设备尺寸选择合适功率（通常 1-3W），确保在 30 秒内完成预热，同时避免功率过大导致能耗增加。加热片的热分布均匀性通过结构设计优化，表面温度差异≤±1℃，确保眼周不同部位热敷效果一致。
