MT-6178_LED红头灯驱动板控制方案_补光灯驱动器PCBA电路板设计

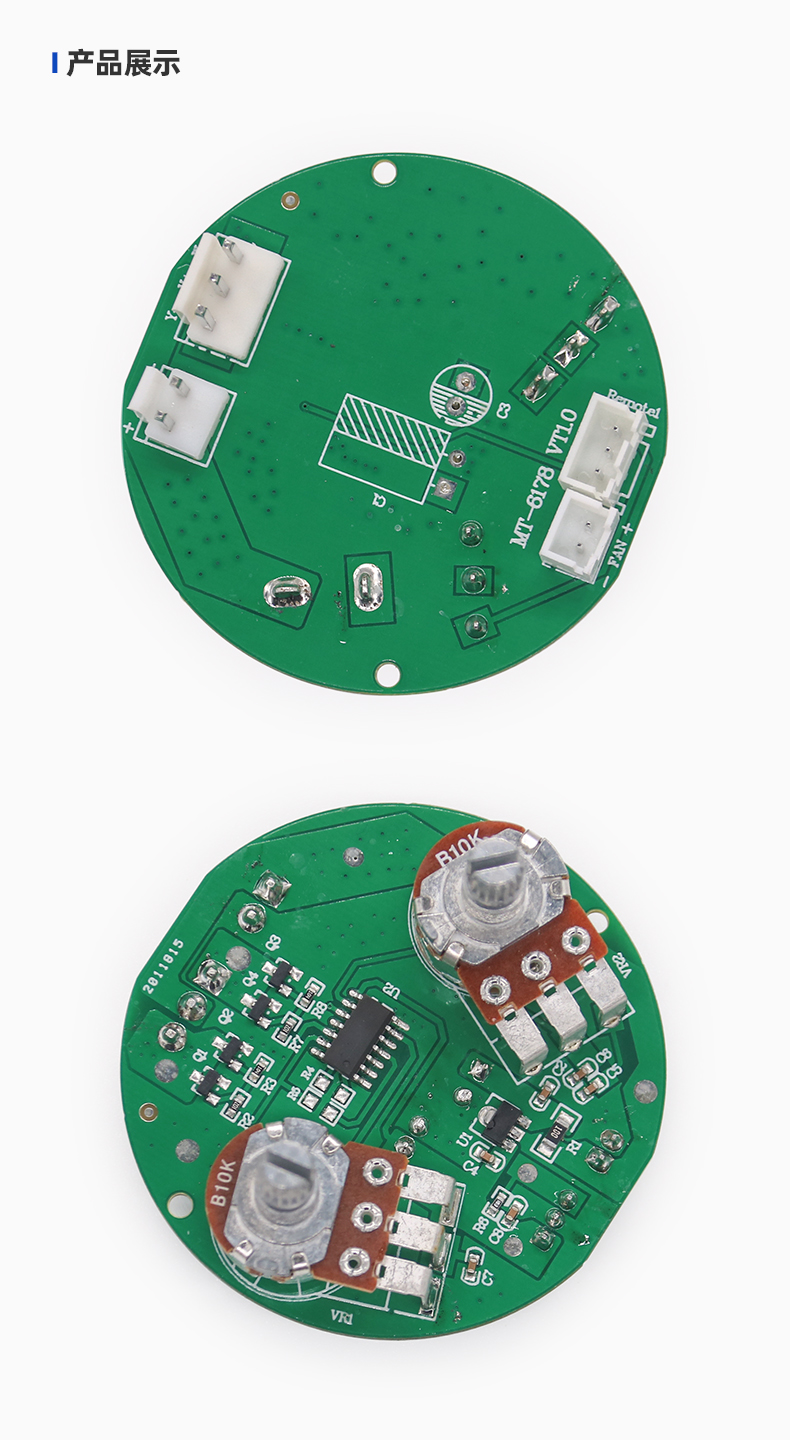

规格尺寸

• 主板：59mmX59mm
  • 材质：FR-4
  • 板厚：1.2mm
  • 板层：双面板

配件说明

• 适备器：配备适配器
• 灯珠：配备灯珠

功能描述

• 电位器：
  • VR2：亮度调节。顺时针旋转，增加亮度；逆时针旋转，减少亮度。
  • VR1：色温调节。顺时针旋转，增加色温；逆时针旋转，减少色温。
• 433M遥控功能：
  • 开键：开灯。
  • 关键：关灯。
  • 上键：亮度增加，变量。
  • 下键：亮度减小，变暗。
  • 左键：色温增加，趋冷。
  • 右键：色温减小，趋暖。
  • 夜灯：色温调至50%，亮度调至30%。
  • 白光键：色温调至100%最高，亮度调至100%。
  • 暖光键：色温调至0%最低，亮度调至100%。
  • 暖白光：色温调至30%最低，亮度调至100%。
  • 辅助光源：色温调至70%，亮度调至100%。

电性参数

• 空载电压：测试条件下，典型值为24V，最小值和最大值未给出。单位：V。
• 工作电压：测试条件下，典型值为24V，最小值和最大值未给出。单位：V。
• 暖光功率：典型值为48W，最小值和最大值未给出。单位：W。
