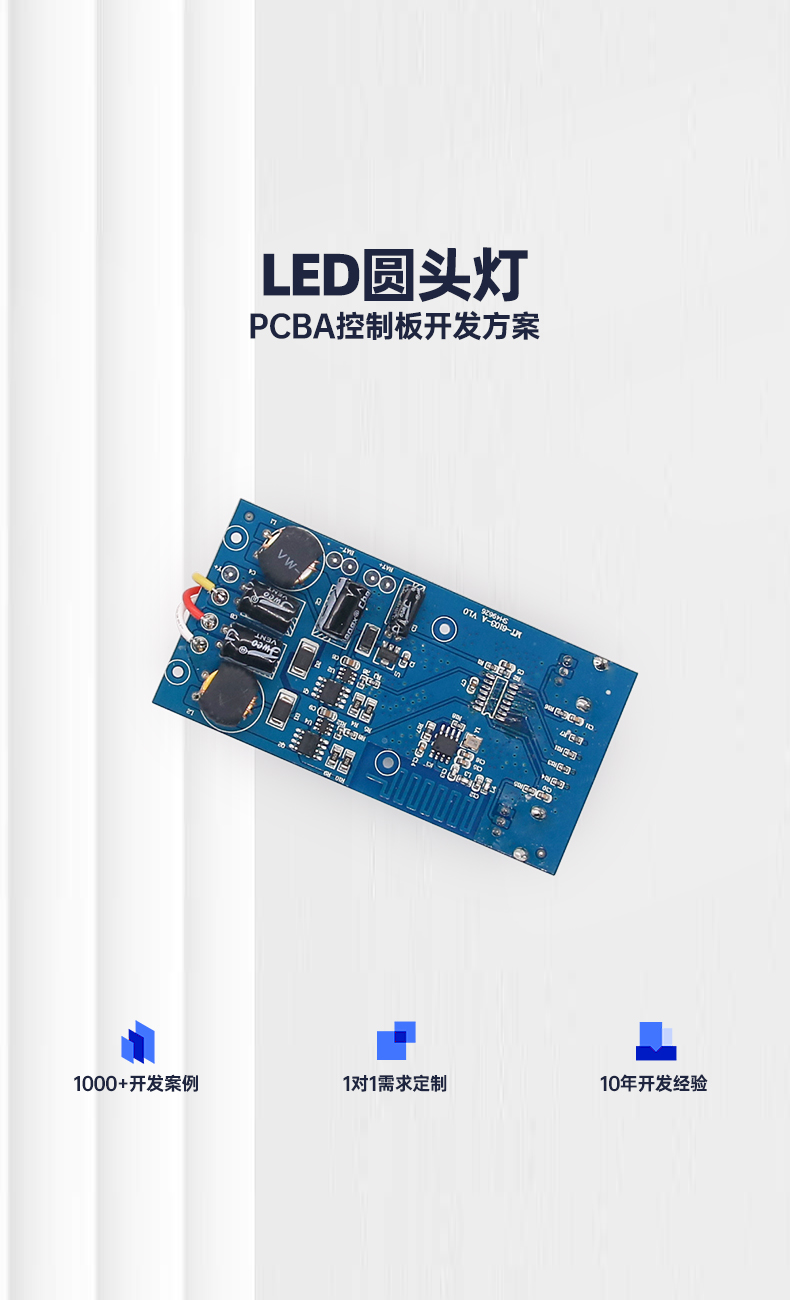

MT-6103_LED摄影圆头灯pcb控制板生产_摄影补光灯电路板开发公司

规格尺寸

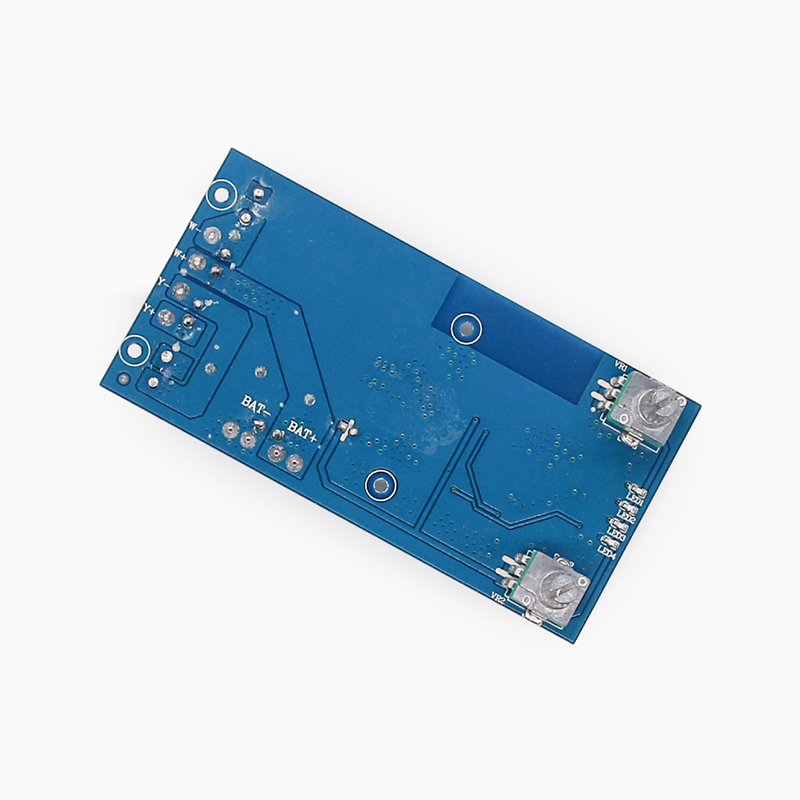

• 主板：96.5mmX49mm，材质为FR-4，板厚1.0mm，双面板。
• 灯板：140mmX47mm，材质为铝基板，板厚1.0mm。

配件说明

• 适配器：15V/4A
• 灯珠：
  • 2835 6V/1W 暖光32颗
  • 2835 6V/1W 白光32颗

功能描述

• 电位器：
  • VR1：顺时针旋转增加白光亮度，逆时针旋转减少白光亮度。
  • VR2：顺时针旋转增加暖光亮度，逆时针旋转减少暖光亮度。
• 电量指示：
  • 13.2V以下，红灯亮。
  • 13.2V ~ 13.9V，1颗绿灯亮。
  • 13.9V ~ 14.6V，2颗绿灯亮。
  • 14.6V以上，3颗绿灯亮。
• 433遥控功能：
  • 开键：开灯。
  • 关键：关灯
  • 上键：亮度增加，变亮。
  • 下键：亮度减小，变暗。
  • 左键：色温增加，趋冷。
  • 右键：色温减小，趋暖。
  • 夜灯：色温调至50%，亮度调至30%。
  • 白光键：色温调至100%最高，亮度调至100%。
  • 暖光键：色温调至0%最低，亮度调至100%。
  • 暖白光：色温调至某个特定百分比（原文为30%最低，但此处可能需要根据实际情况调整），亮度调至100%。
  • 辅助光源：色温调至70%，亮度调至100%。

电性参数

• 空载电压：典型值为15.5V（未提供最小和最大值）。
• 工作电压：典型值为15V（未提供最小和最大值）。
• 暖白光功率：典型值为56W（未提供最小和最大值）。
• 白光功率：典型值为28W（未提供最小和最大值）。
• 暖光功率：典型值为28W。
