PCBA方案板开发全流程解析与实战指南



PCBA 方案板开发的重要性与应用领域

在当今电子产业蓬勃发展的时代，PCBA（Printed Circuit Board Assembly，印刷电路板组件）方案板开发占据着至关重要的地位，是电子产品从设计理念转化为实际产品的关键环节。从日常生活中的智能手机、平板电脑、智能家居设备，到工业领域的自动化控制系统、机器人，再到医疗行业的各类精密诊断和治疗设备，以及汽车的电子控制系统等，几乎所有的电子设备都离不开 PCBA 方案板的支撑。

在消费电子领域，消费者对产品的功能多样性、性能稳定性以及小型化、轻量化的追求，促使 PCBA 方案板不断向高集成度、高性能方向发展。例如，智能手机的 PCBA 集成了处理器、内存、存储芯片、各类传感器以及复杂的通信模块，通过精心设计的电路布局和优化的布线，在极小的空间内实现了强大的功能，满足了人们对便捷通信、娱乐、办公等多样化的需求。

在医疗设备领域，PCBA 方案板的可靠性和稳定性关乎患者的生命健康。像心脏起搏器、血糖仪、超声诊断仪等设备，其 PCBA 不仅要保证高精度的数据采集与处理能力，还要满足严格的电磁兼容性、低功耗以及生物相容性要求。例如，心脏起搏器的 PCBA 需要长期稳定地工作，精确地控制电脉冲的发放，以维持心脏的正常跳动，任何细微的故障都可能导致严重的后果。

工业控制领域同样对 PCBA 方案板有着独特的需求。自动化生产线中的控制器、工业机器人的主控板等，需要具备强大的实时处理能力、高可靠性以及良好的抗干扰性，以应对复杂多变的工业环境和高强度的工作负荷，确保生产过程的精准控制和高效运行。

汽车电子领域也是 PCBA 方案板的重要应用场景。随着汽车的智能化、电动化发展，电子控制系统在汽车中的比重日益增加。从发动机管理系统、车身稳定控制系统到车载娱乐信息系统，汽车 PCBA 方案板需要适应恶劣的工作环境，如高温、高湿度、强震动等，同时还要满足严格的汽车行业标准和安全规范，保障汽车的安全行驶和各项功能的正常运行。





PCBA 方案板开发流程详解



（一）产品需求分析与规划

产品需求分析与规划是 PCBA 方案板开发的首要环节，其精准度直接影响到产品的市场竞争力和商业成功与否。在这个阶段，深入的市场调研至关重要。通过收集消费者的使用反馈、关注行业的最新趋势以及分析潜在的市场需求，能够精准把握市场的脉搏。例如，在可穿戴设备领域，随着人们对健康监测的重视程度不断提高，对具有精准心率、血氧饱和度监测功能且续航能力强的产品需求日益增长。开发团队通过与潜在用户进行面对面交流、发放调查问卷以及分析市场上同类产品的优缺点等方式，确定产品应具备的功能，如长时间连续监测、数据实时同步到手机 APP 等，并规划出合适的产品规格，包括小巧轻便的外形设计、低功耗的电源管理系统等，为后续的开发工作指明方向。

竞品分析也是不可或缺的一环。研究市场上已有的类似产品，剖析其技术特点、性能表现、用户体验以及市场占有率等方面的情况。以智能家居中控板为例，分析竞争对手产品在无线通信协议的稳定性、对多种智能设备的兼容性、操作界面的便捷性等方面的优势与不足，从而找出市场空白点或差异化竞争的方向，为自己的 PCBA 方案板设计提供参考，确保产品在激烈的市场竞争中脱颖而出。





（二）PCB 设计开发

PCB 设计开发是 PCBA 方案板开发的核心步骤之一，涵盖了从原理图设计到 PCB 布局布线，再到打样测试的一系列复杂过程。

原理图设计是整个 PCB 设计的基础，需要根据产品的功能需求选择合适的电子元器件，并确定它们之间的电气连接关系。在此过程中，工程师要充分考虑元器件的性能参数、工作电压、电流等因素，确保原理图的合理性和可行性。例如，在设计一款高性能的音频功率放大器 PCB 时，需要选择具有低失真、高增益的音频放大芯片，并搭配合适的电容、电阻等外围元器件，以保证音频信号的高质量放大和传输。

布局布线则是将原理图转化为实际 PCB 板的关键步骤。在布局阶段，要遵循一定的原则，如将发热量大的元器件放置在通风良好的位置，以利于散热；将高频信号路径尽量缩短，减少信号衰减和干扰；将模拟电路和数字电路分开布局，避免相互干扰等。布线时，要注意线宽、线距的合理设置，以满足电流承载能力和电气绝缘要求。对于高速信号，如 DDR 内存的数据传输线、USB 接口的差分信号线等，要采用等长布线、差分对布线等技术，确保信号的完整性。例如，在设计电脑主板的 PCB 时，CPU 与内存之间的高速数据传输线要严格控制长度差异，保证信号能够同步到达，避免数据传输错误。

完成布局布线后，需要进行打样制作 PCB 样板，用于验证设计的正确性。打样过程中，要选择合适的 PCB 板材、铜箔厚度等参数，以满足产品的性能要求。样板制作完成后，进行全面的测试，包括电气性能测试、信号完整性测试、电源完整性测试等，检查是否存在短路、断路、信号干扰等问题。如果发现问题，及时对原理图和布局布线进行修改和优化，直到样板测试通过为止。



（三）元器件选型与采购

元器件选型与采购环节直接关系到 PCBA 方案板的质量和成本。根据 PCB 设计的要求，选择性能符合、质量可靠且价格合理的元器件至关重要。

在选型过程中，对于关键元器件，如处理器、FPGA 芯片、高精度传感器等，要优先考虑知名品牌和成熟型号，确保其性能和稳定性满足产品的高端需求。同时，也要关注元器件的供货周期和市场供应情况，避免因缺货导致项目延迟。例如，在开发一款工业自动化控制器的 PCBA 时，选择一款具有高可靠性和强大运算能力的工业级处理器，其长期稳定的供货渠道能够保障产品的持续生产。

对于一些通用的电阻、电容、电感等元器件，在保证质量的前提下，可以选择性价比高的国产品牌或二级供应商的产品，以降低成本。采购渠道的选择也很关键，一方面可以与元器件原厂建立直接的合作关系，获取最优质的产品和技术支持，但采购量往往要求较高；另一方面，可以通过授权分销商或电子元器件电商平台进行采购，这些渠道通常具有丰富的库存和灵活的采购量要求，但需要注意辨别产品的真伪和质量。在采购过程中，合理控制采购成本，通过批量采购、与供应商谈判争取优惠价格、优化库存管理等方式，降低元器件采购的总成本，提高产品的市场竞争力。



（四）SMT 贴片加工

SMT（Surface Mount Technology，表面贴装技术）贴片加工是 PCBA 生产中的重要环节，包括物料烘烤、锡膏取用、SPI 检测、贴装、回流焊、AOI 检测及返修等多个关键步骤。

物料烘烤是为了去除元器件内部的湿气，防止在回流焊过程中因水分快速蒸发而导致元器件损坏。对于库存超过一定时间的芯片、PCB 板等物料，要根据其特性进行高温或低温烘烤。例如，对于一些对温度敏感的塑料封装芯片，通常采用 60℃左右的低温烘烤 24 小时；而对于大多数常规元器件，如陶瓷电容、贴片电阻等，则可以采用 120℃左右的高温烘烤 24 小时，确保物料在贴片加工前处于良好的状态。

锡膏取用需要遵循严格的操作流程，首先将锡膏从冰箱中取出进行回温处理，使其温度恢复到室温，然后使用搅拌机将锡膏充分搅拌均匀，以保证锡膏的印刷性能和焊接质量。SPI（Solder Paste Inspection，锡膏印刷检测）检测在锡膏印刷到电路板上后进行，通过 SPI 设备对锡膏的厚度、面积、形状以及偏移量等参数进行精确检测，及时发现锡膏印刷过程中的缺陷，如漏印、少锡、多锡、偏移等问题，并进行调整和修正，为后续的贴装工序提供良好的基础。

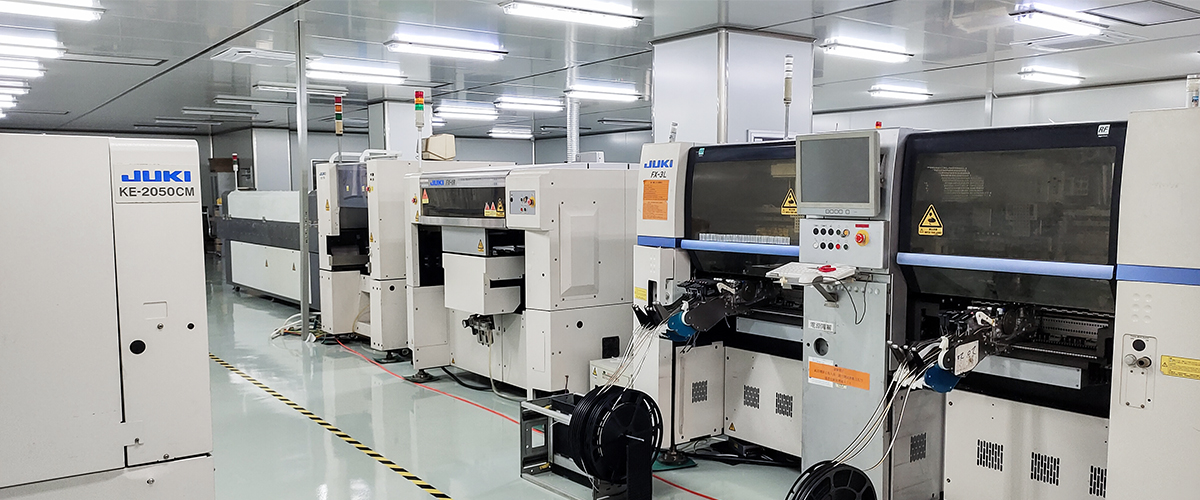

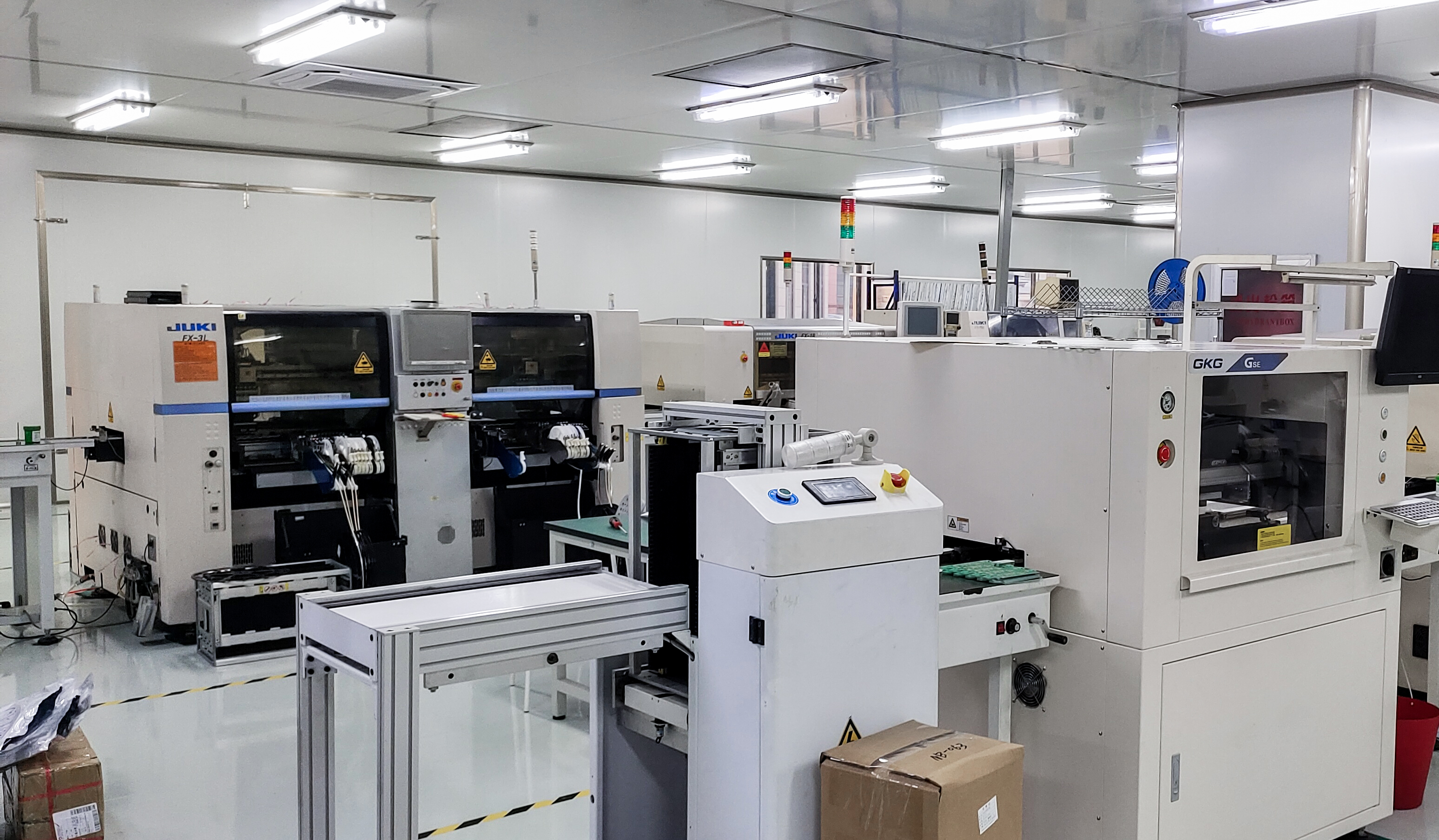

贴装过程由高速贴片机和高精度贴片机完成，根据预先编制好的程序，将各种贴片元器件准确地贴装到 PCB 板上相应的位置。贴片机的精度和速度直接影响到生产效率和贴装质量，现代先进的贴片机能够实现高速、高精度的贴装操作，对于微小的 0201 封装元器件甚至更小的芯片也能精准贴装。

回流焊是将贴装好元器件的 PCB 板通过加热炉，使锡膏熔化并将元器件与 PCB 板上的焊盘牢固焊接在一起的过程。回流焊炉通常设置多个温度区域，从预热区逐渐升温到回流区的峰值温度，然后再冷却，形成一个完整的温度曲线。在这个过程中，要根据 PCB 板的材质、元器件的种类和大小等因素，精确调整回流焊的温度曲线，确保焊接质量。例如，对于一些多层 PCB 板和含有大尺寸 BGA 封装芯片的 PCB，需要适当延长预热时间和提高回流区的峰值温度，以保证焊接的可靠性和一致性。

AOI（Automated Optical Inspection，自动光学检测）检测在回流焊后对 PCB 板进行全面检查，利用高清摄像头和图像处理算法，快速检测出 PCB 板上的各种焊接缺陷，如元器件缺失、偏移、立碑、短路、虚焊等问题。对于检测出的不良品，通过返修工序进行修复，由专业的维修人员使用烙铁、热风枪等工具，对有缺陷的焊点进行重新焊接或调整，确保 PCBA 的质量符合要求后，才能进入下一道工序。

（五）DIP 插件加工

DIP（Dual In-line Package，双列直插式封装）插件加工主要针对一些无法通过表面贴装技术安装的元器件，如大型电解电容、功率晶体管、接插件等，其工序包括整形、插件、波峰焊、剪脚、执锡、洗板、品检等。

整形工序是对插件元器件的引脚进行加工，使其符合 PCB 板上插件孔的尺寸和形状要求，便于插入和焊接。插件操作由人工或插件机将整形后的元器件准确插入到 PCB 板相应的插件孔中，要求操作人员具备较高的熟练度和专注力，确保插件的准确性和一致性。

波峰焊是 DIP 插件加工中的关键焊接工艺，将插好元器件的 PCB 板通过波峰焊机，在电路板底部喷洒助焊剂后，经过熔化的锡波，使元器件引脚与 PCB 板焊盘形成可靠的焊接连接。波峰焊过程中，要控制好锡波的高度、温度、速度以及助焊剂的喷涂量等参数，以保证焊接质量，避免出现虚焊、漏焊、桥接等缺陷。

剪脚工序是将插件元器件过长的引脚剪掉，使其符合产品的高度要求，同时也减少引脚之间短路的风险。执锡则是对波峰焊后出现的一些焊接不良问题，如引脚空洞、漏焊等进行人工修补，进一步提高焊接质量。洗板工序使用专门的清洗剂去除 PCB 板上残留的助焊剂和污垢，保证电路板的清洁度，防止因残留助焊剂引起的短路、腐蚀等问题。

最后，通过品检环节对 DIP 插件加工后的 PCBA 进行全面检查，包括元器件的错插、漏插情况，焊接质量的检查等，对不合格的产品进行返修，确保每一块 PCBA 都符合质量标准，为后续的测试和组装工序提供可靠的基础。



（六）PCBA 测试

PCBA 测试是确保产品质量和性能的关键环节，包括多种测试方法，如 ICT 测试、FCT 测试、老化测试、振动测试等，每种测试方法都有其特定的作用和意义。

ICT（In-Circuit Testing，在线测试）主要用于检测 PCBA 上元器件的焊接情况以及线路的通断情况。通过使用专门的 ICT 测试设备，在 PCBA 上施加一定的电压和电流信号，测量各个测试点的电气参数，如电阻、电容、电感值以及线路的导通性等，快速发现元器件的虚焊、漏焊、错焊以及线路短路、断路等缺陷，及时进行修复和调整，避免不良品流入下一道工序，提高生产效率和产品质量。

FCT（Functional Circuit Testing，功能测试）侧重于对 PCBA 的功能进行全面测试，模拟产品在实际工作中的各种输入信号，并检测其输出信号是否符合设计要求。例如，在测试手机主板的 PCBA 时，通过连接模拟电池、显示屏、摄像头、通信模块等外围设备，对手机的开机、关机、通话、短信、拍照、数据传输等各项功能进行逐一测试，验证 PCBA 是否能够正常工作，确保产品的功能完整性和稳定性。

老化测试是通过对 PCBA 进行长时间的通电运行，模拟产品在实际使用过程中的工作状态，加速元器件的老化过程，提前暴露潜在的质量问题。在老化测试过程中，通常将 PCBA 放置在专门的老化测试设备中，设置一定的温度、湿度和工作电压等条件，并持续运行一段时间，如 24 小时、48 小时甚至更长时间。通过对老化过程中的 PCBA 进行实时监测，记录其各项性能参数的变化情况，如工作电流、电压稳定性、信号完整性等，筛选出在老化过程中出现故障的产品，对其进行分析和改进，提高产品的可靠性和稳定性，确保交付给客户的产品在长期使用过程中能够正常工作。

振动测试则是针对一些在振动环境下工作的电子产品，如汽车电子设备、航空航天设备等，用于检测 PCBA 在振动条件下的可靠性。将 PCBA 安装在振动测试台上，按照产品实际使用过程中可能遇到的振动频率、振幅和振动方向等参数进行振动试验，模拟产品在运输、工作过程中的振动环境，检查 PCBA 上的元器件是否会因振动而出现松动、脱落、焊接点断裂等问题，确保产品在振动环境下能够稳定可靠地工作。



（七）PCBA 三防涂覆

PCBA 三防涂覆是一种防护工艺，通过在 PCBA 表面涂覆一层特殊的三防漆，使其具有绝缘、防潮、防腐蚀、防霉、防盐雾等性能，有效保护 PCBA 免受恶劣环境的影响，延长产品的使用寿命，提高产品的可靠性。

三防涂覆的工艺步骤通常包括涂刷或喷涂三防漆。在涂刷过程中，要确保漆层均匀、无气泡、无漏涂，厚度控制在合适的范围内，一般为 0.1mm - 0.3mm。对于一些复杂结构的 PCBA，可能需要采用多次涂刷或喷涂的方式，以保证所有的元器件和线路都能得到充分的覆盖和保护。涂刷完成后，根据三防漆的类型和要求，进行表干和固化处理，有些三防漆可以在室温下自然固化，而有些则需要在一定的温度和湿度条件下进行加速固化。

在材料选择方面，要根据产品的使用环境和性能要求选择合适的三防漆。例如，对于在高温高湿环境下使用的 PCBA，如户外通信基站设备，应选择具有良好耐高温、高湿性能的三防漆；对于在海洋环境或化工环境中使用的产品，如船舶电子设备、化工自动化控制系统等，则需要选择具有较强防盐雾、防化学腐蚀性能的三防漆。不同类型的三防漆在绝缘性能、耐候性、柔韧性等方面也存在差异，需要综合考虑产品的具体需求进行选择，以充分发挥三防涂覆的防护作用，确保 PCBA 在各种恶劣环境下都能稳定可靠地工作。



（八）成品组装与调试

成品组装是将经过测试和三防涂覆后的 PCBA 与外壳、显示屏、按键、接插件等其他部件组装成完整产品的过程。在组装过程中，要严格按照产品的设计要求和装配工艺进行操作，确保各个部件的安装位置准确无误，连接牢固可靠。例如，在组装手机产品时，将 PCBA 精确安装到手机外壳内，连接好显示屏、摄像头、电池、按键等部件的排线和接口，注意避免在组装过程中对 PCBA 和其他部件造成损坏，如划伤、压痕、短路等问题。

整机调试是在成品组装完成后，对产品的整体性能进行全面检查和优化的过程。通过连接各种测试设备和模拟实际使用场景，对产品的各项功能进行再次测试和验证，确保产品在组装后能够正常工作，各项性能指标符合设计要求。例如，对于一台笔记本电脑，在整机调试过程中，要对其处理器性能、内存读写速度、硬盘存储容量和读写速度、显示屏显示效果、音频输出质量、网络连接稳定性、电池续航能力等进行全面测试和优化，调整各项参数，使其达到最佳的性能状态。同时，还要对产品进行一定时间的稳定性测试，模拟用户在长时间使用过程中的各种操作，进一步检查产品是否存在潜在的问题，确保交付给用户的是一个性能稳定、质量可靠的完整产品。





PCBA 方案板开发中的关键技术与挑战

（一）高速信号处理技术

在现代电子产品中，随着数据传输速率的不断提高，高速信号在 PCBA 上的传输问题日益凸显。例如，在电脑主板的 PCBA 中，DDR 内存的数据传输线、CPU 与芯片组之间的高速总线等，都涉及到高速信号的传输。当信号传输速度达到 GHz 级别时，信号的完整性成为关键问题。如果阻抗不匹配，信号在传输过程中会发生反射，导致信号失真，从而影响系统的性能和稳定性。为解决这一问题，通常采用精确的阻抗控制技术，通过调整 PCB 布线的线宽、线距以及介质层的厚度等参数，使传输线的阻抗与信号源和负载的阻抗相匹配，减少反射的发生。同时，合理的信号屏蔽措施也是必不可少的。对于敏感的高速信号，可以采用屏蔽层或接地平面将其与其他信号隔离，防止外界干扰信号的耦合，确保高速信号的质量和稳定性，保证电子产品的高性能运行。

（二）EMC/EMI 设计

随着电子产品的功能日益复杂，电子设备内部的电磁环境变得越来越复杂，电磁兼容性（EMC）与电磁干扰（EMI）问题愈发关键。例如，在智能手机中，多个功能模块，如通信模块、处理器、显示屏等，同时工作时会产生各种频率的电磁信号，如果不加以控制，这些信号之间可能会相互干扰，导致通信故障、屏幕闪烁等问题。而且，电子设备还可能受到外界电磁环境的干扰，如附近的无线电台、其他电子设备等发出的电磁信号，影响自身的正常工作。为了应对这些问题，在 PCBA 设计阶段，需要采用合理的布局和布线策略。将不同功能的电路模块分开布局，避免高功率电路对低功率敏感电路的干扰；对时钟信号等高频干扰源进行单独的屏蔽处理；合理规划接地平面，减少地电位的波动，防止共模干扰的产生。此外，还可以使用 EMI 滤波器等元件，对电源线上的高频干扰信号进行滤除，抑制电磁干扰的传播，确保产品在复杂电磁环境下能够稳定可靠地运行，符合相关的电磁兼容性标准和法规要求。



（三）散热设计

电子设备在工作过程中，许多元器件都会产生热量，尤其是功率放大器、处理器等高性能芯片，过高的温度会严重影响其性能和寿命，甚至导致元器件的损坏。例如，电脑 CPU 在高负荷运行时，功率可达到几十瓦甚至上百瓦，如果散热不良，芯片内部温度会迅速升高，导致其性能下降，出现死机、运行速度变慢等问题，长期高温还会缩短 CPU 的使用寿命。因此，有效的散热设计对于 PCBA 至关重要。常见的散热方法包括使用散热片，通过增加与空气的接触面积，将热量散发到周围环境中；涂抹导热硅胶，填充芯片与散热片之间的微小空隙，提高热传导效率；对于功率较大的设备，还可能配备风扇，强制空气流动，加速热量的散发。在 PCBA 布局设计时，也需要考虑散热因素，将发热量大的元器件分散布局，避免热量集中，同时预留足够的空间用于安装散热装置，确保热量能够及时有效地散发出去，维持电子设备的正常工作温度，保障其性能和可靠性，延长产品的使用寿命。



（四）小型化与高密度布线挑战

在当今电子产品向小型化、轻量化发展的趋势下，PCBA 的小型化与高密度布线成为了开发过程中的一大挑战。例如，在可穿戴设备、智能手机等产品中，为了满足人们对便携性的需求，产品的体积不断缩小，这就要求 PCBA 的尺寸也相应减小，同时在有限的空间内集成更多的功能模块和元器件，导致布线密度大幅增加。随着线宽和线距的不断缩小，传统的布线技术面临着诸多困难，如信号串扰问题更加严重、制造工艺难度增大等。为了解决这些问题，微孔技术得到了广泛应用，通过在 PCB 板上制作微小的通孔，实现不同层之间的电气连接，减少了布线的层数和长度，提高了布线的灵活性和密度。多层板设计也是常用的方法之一，将不同功能的电路分布在多个 PCB 层上，通过合理的层叠结构和过孔设计，优化布线空间，满足高密度布线的需求。同时，还需要先进的制造工艺和高精度的生产设备来支持，确保在小型化的 PCBA 上实现可靠的高密度布线，满足电子产品的高性能和多功能要求，推动电子技术的不断发展和创新。





PCBA 方案板开发的质量控制与可靠性保障

（一）质量控制体系建立

建立完善的质量控制体系是确保 PCBA 方案板开发质量的关键。首先，在设计评审环节，组织由电路设计工程师、PCB 布局工程师、热设计工程师、工艺工程师以及质量工程师等组成的专业团队，对 PCB 设计方案进行全面审查。从电路原理的正确性、元器件选型的合理性、布局布线的规范性、散热设计的有效性到可制造性和可测试性等方面进行细致评估，确保设计方案满足产品的功能、性能、可靠性以及生产工艺要求。例如，在设计一款高端服务器主板的 PCBA 时，设计评审团队对 DDR 内存与 CPU 之间的高速信号布线进行严格审查，确保信号完整性满足要求，同时评估 BGA 封装芯片的布局是否有利于散热和返修，避免潜在的设计缺陷进入后续生产环节。

原材料检验是质量控制的重要环节。对于采购的每一批次电子元器件，在入库前都要进行严格的检验。根据元器件的规格书和质量标准，采用抽样检验的方法，检查元器件的外观是否有损伤、引脚是否变形、标识是否清晰准确等。同时，使用专业的测试设备对元器件的关键参数进行测试，如电阻的阻值、电容的容值、电感的电感量、二极管和三极管的电气特性等，确保其性能符合要求。对于关键元器件，如处理器、FPGA 芯片等，还可以要求供应商提供质量检测报告和可靠性测试数据，进行更深入的质量验证，防止不良元器件进入生产线，从源头上保证 PCBA 的质量。

生产过程监控贯穿于 PCBA 生产的各个环节。在 SMT 贴片加工过程中，通过 SPI 检测实时监控锡膏印刷质量，及时发现并纠正锡膏厚度不均匀、偏移、漏印等问题；AOI 检测对贴装后的元器件进行全面检查，确保元器件的位置准确、无偏移、无缺失、无立碑等不良现象，并对回流焊的温度曲线进行实时监测和记录，保证焊接质量的稳定性和一致性。在 DIP 插件加工环节，对插件操作进行目视检查，确保插件位置正确、引脚无弯曲，波峰焊后检查焊接点的质量，如是否存在虚焊、漏焊、桥接等问题，及时进行返修和调整。同时，对生产设备进行定期维护和保养，确保设备的性能稳定可靠，如贴片机的贴装精度、回流焊炉的温度控制精度、波峰焊机的波峰高度和速度稳定性等，为生产过程的质量控制提供有力保障。

成品检验是在 PCBA 完成所有生产工序后，对其进行全面的质量检查。除了再次进行电气性能测试、功能测试外，还增加了对产品外观、尺寸、装配质量等方面的检查。例如，检查 PCBA 表面是否有划伤、污渍、锡珠残留等，外壳装配是否紧密、无松动，接口位置是否准确、连接可靠等。对于一些有特殊质量要求的产品，如医疗设备、汽车电子设备等，还需要进行更为严格的专项测试，如医疗设备的生物相容性测试、汽车电子设备的抗震性能测试等，确保成品 PCBA 完全符合产品的质量标准和相关行业规范，只有通过成品检验的产品才能进入市场销售或交付给客户，有效保证了产品的质量和可靠性。



（二）可靠性测试与验证

可靠性测试是确保 PCBA 方案板在各种复杂环境和工作条件下能够长期稳定可靠运行的重要手段。HALT（Highly Accelerated Life Testing，高加速寿命测试）和 HASS（Highly Accelerated Stress Screening，高加速应力筛选）测试是常用的可靠性测试方法之一。HALT 测试通过对 PCBA 施加超出其正常工作范围的应力，如高温、低温、高湿度、快速温度变化、振动、电压波动等，快速激发产品潜在的设计缺陷和薄弱环节，提前发现可能在实际使用过程中出现的故障模式，为产品的改进提供依据。例如，在测试一款工业控制 PCBA 时，将其置于 - 50℃至 120℃的快速温度循环环境中，并同时施加 5g 至 10g 的振动应力，经过多个循环后，检查 PCBA 是否出现元器件焊点开裂、电气性能下降等问题，从而对产品的设计和工艺进行优化，提高其可靠性。HASS 测试则是在 HALT 测试的基础上，对产品进行一定程度的筛选，通过施加适当的加速应力，剔除早期失效的产品，确保交付给客户的产品具有较高的可靠性水平，降低产品在使用过程中的故障率。

环境适应性测试也是不可或缺的一环，包括高温存储测试、低温存储测试、高温工作测试、低温工作测试、湿度测试、盐雾测试等。在高温存储测试中，将 PCBA 放置在高温试验箱中，设定温度为产品使用环境的最高温度以上，如 70℃或 80℃，持续存储一定时间，如 24 小时、48 小时或更长时间，然后取出检查 PCBA 的各项性能指标，如电气性能、功能完整性等是否发生变化，评估产品在高温环境下的存储可靠性。低温存储和工作测试同理，将 PCBA 置于低温环境中，如 - 40℃，检查其在低温条件下的性能表现。湿度测试通过模拟高湿度环境，如湿度 90% 以上，温度 40℃左右的环境条件，检测 PCBA 是否会因受潮而出现短路、腐蚀等问题。盐雾测试则针对在海洋环境或沿海地区使用的产品，将 PCBA 暴露在含有一定浓度盐雾的环境中，观察其金属部件是否发生腐蚀，防护涂层是否有效，确保产品在恶劣的环境条件下能够正常工作，满足不同应用场景的可靠性需求。



（三）失效分析与改进

当 PCBA 出现失效问题时，及时准确的失效分析至关重要。首先，收集失效 PCBA 的相关信息，包括产品的型号、批次、使用环境、失效现象的详细描述以及失效发生的时间和频率等。对失效 PCBA 进行外观检查，查看是否有明显的物理损坏，如元器件烧焦、引脚断裂、焊点开裂、PCB 板划伤等迹象。然后，使用专业的测试设备进行电气性能测试，如万用表、示波器、频谱分析仪等，检测关键信号的电压、电流、波形等参数，确定是否存在电气故障，如短路、断路、信号异常等问题。对于复杂的失效情况，可能需要借助 X 射线检测、扫描电子显微镜（SEM）等先进的检测手段，对 PCBA 内部的焊点质量、元器件内部结构等进行微观分析，查找潜在的失效原因，如焊点的微裂纹、元器件的内部缺陷等。

根据失效分析的结果，制定针对性的改进措施。如果是由于设计缺陷导致的失效，如电路参数不合理、布局布线不当等，对电路设计进行优化，调整元器件参数，改进布局布线，提高电路的稳定性和可靠性。例如，在发现某款电子产品的 PCBA 因电源滤波电容容量不足导致电源纹波过大，从而引起芯片工作异常时，增加电容的容量或采用性能更好的滤波电容，并优化电源布线，降低电源噪声。如果是生产工艺问题，如焊接不良、元器件贴装偏移等，对生产工艺进行改进和优化，加强员工培训，提高操作技能，完善生产过程的质量控制措施，确保生产工艺的稳定性和一致性。例如，针对 SMT 贴片过程中出现的元器件立碑现象，优化锡膏印刷参数、调整贴片机的贴装压力和速度，加强回流焊的温度控制，有效解决立碑问题，提升 PCBA 的生产质量。通过对失效问题的及时分析和改进，不断积累经验，完善产品设计和生产工艺，持续提高 PCBA 方案板的质量与可靠性，增强产品在市场上的竞争力，为客户提供更加稳定可靠的电子产品。





PCBA 方案板开发的未来发展趋势



随着科技的飞速发展，PCBA 方案板开发也将迎来一系列新的机遇和挑战，呈现出多种令人瞩目的发展趋势。

在新技术融合方面，5G 技术的广泛应用将推动 PCBA 向更高频率、更高速率的数据传输方向发展。例如，在 5G 基站设备的 PCBA 开发中，需要设计出能够支持毫米波频段信号传输的电路，采用更先进的高频板材和精细的微带线设计，以降低信号传输损耗，确保 5G 信号的稳定和高效传输。同时，物联网的兴起将促使 PCBA 具备更低的功耗和更强的连接能力，以满足各类物联网设备长时间待机和大规模连接的需求。如智能家居中的传感器节点 PCBA，可能会集成多种无线通信模块，如蓝牙、Wi-Fi、ZigBee 以及新兴的低功耗广域网（LPWAN）技术，实现设备之间的互联互通，并通过优化电源管理电路，采用低功耗的微控制器和高效的电源转换芯片，使设备在电池供电的情况下能够长时间稳定工作，减少能源消耗，延长电池更换周期。

人工智能技术的融入也将为 PCBA 开发带来变革。一方面，在 PCBA 设计过程中，人工智能算法可以用于优化电路布局和布线，根据预设的规则和目标，快速搜索最优的设计方案，提高设计效率和质量。例如，通过机器学习算法对大量的 PCB 布局案例进行学习，能够自动识别并避免常见的布局布线问题，如信号干扰、散热不良等，同时优化元器件的放置位置，提高空间利用率，缩短设计周期。另一方面，在 PCBA 的测试和故障诊断环节，人工智能技术可以实现智能化的故障预测和诊断。利用深度学习算法对 PCBA 在正常工作和各种故障状态下的电气性能数据、信号特征等进行学习和分析，建立故障预测模型，当 PCBA 出现异常时，能够快速准确地判断故障类型和位置，为维修和改进提供有力支持，提高产品的可靠性和可维护性。

在材料与工艺创新方面，柔性 PCB 将得到更广泛的应用。随着可穿戴设备、折叠屏手机、柔性电子标签等产品的市场需求不断增长，柔性 PCB 能够满足这些产品对弯曲、折叠、轻薄等特性的要求。例如，在可穿戴健康监测设备中，柔性 PCB 可以贴合人体曲线，实现更舒适的佩戴体验，同时在频繁的弯曲变形过程中保持电路的完整性和可靠性。其制造工艺也在不断改进，如采用新型的柔性基材和导电材料，提高柔性 PCB 的柔韧性、导电性和耐弯折性能，开发更精细的线路制作工艺，实现更小的线宽和线距，满足高密度布线的需求，降低生产成本，推动柔性电子产业的快速发展。

3D 打印 PCB 技术也有望取得突破和发展。与传统的 PCB 制造工艺相比，3D 打印 PCB 具有快速原型制作、定制化程度高、设计自由度大等优势。例如，在一些特殊形状或结构的电子产品中，如异形传感器、定制化的电子医疗器械等，3D 打印 PCB 可以根据产品的具体形状和功能需求，直接打印出三维结构的电路板，实现复杂的内部电路布局和立体的元器件集成，无需依赖传统的模具制造和多层板压合工艺，大大缩短产品开发周期，降低开发成本，为个性化、小众化的电子产品开发提供了新的解决方案，激发创新产品的诞生和发展。

在环保与可持续发展方面，随着全球对环境保护意识的不断增强，PCBA 开发将更加注重环保材料的使用和能源效率的提升。无铅焊接技术将进一步普及和完善，开发更加环保、性能优良的无铅焊料，减少对环境和人体健康的危害。同时，在 PCBA 制造过程中，将优化生产工艺，降低能源消耗，提高资源利用率，减少废弃物的产生和排放。例如，采用新型的节能型生产设备和工艺控制方法，对锡膏印刷、回流焊、波峰焊等环节的能源消耗进行精确管理和优化，降低生产过程中的碳排放。此外，对于废旧 PCBA 的回收和再利用技术也将得到进一步发展，通过有效的拆解、元器件回收和电路板材料再生等工艺，实现资源的循环利用，降低电子产品对环境的影响，推动电子产业的可持续发展，满足社会对绿色环保电子产品的需求，为子孙后代创造一个更加美好的生态环境。
