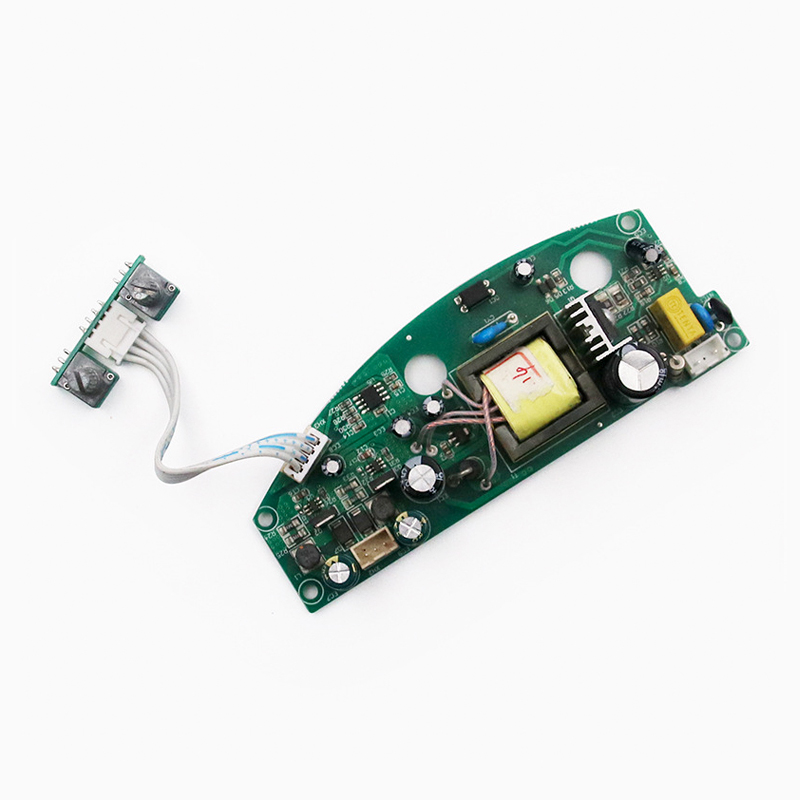

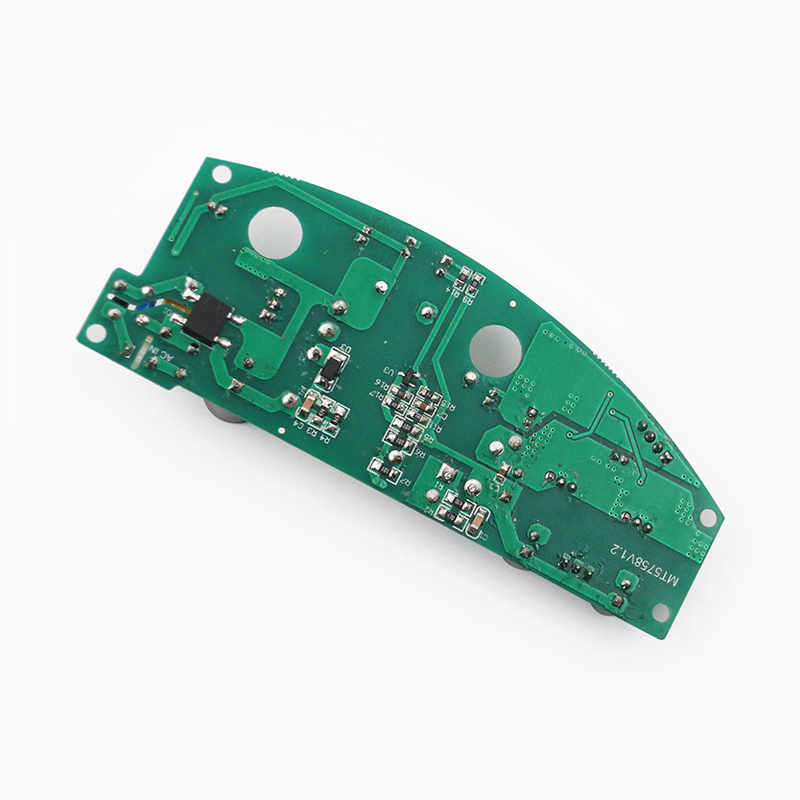

MT-5758_摄影灯led模块芯片解密_红头灯led线路板电路板设计开发



一、PCBA设计概述

PCBA设计是摄影红头灯功能实现的基础,它涉及到电路板的设计、元件的选取与布局、以及电路的焊接与测试等多个环节。在PCBA设计中,需要充分考虑到红头灯的亮度、色温、功耗、散热以及控制精度等多个因素。

二、电路布局与元件选择

  1. 电路布局
    • 电路布局应合理,确保各个元件之间的连接稳定且信号传输顺畅。
    • 需要考虑到红头灯的散热需求,合理布局散热元件和散热通道。
  2. 元件选择
    • 选择高品质的LED灯珠作为光源,确保红头灯的亮度和色温满足拍摄需求。
    • 选择合适的电源管理芯片和驱动电路,确保红头灯的功耗和稳定性。
    • 考虑到红头灯的便携性和耐用性,应选择小型化、高可靠性的电子元件。

三、灯光控制功能

  1. 亮度调节
    • 通过PCBA上的电位器或数字控制接口,实现红头灯亮度的连续调节。
    • 可以设置多个亮度档位,方便用户根据拍摄需求快速选择。
  2. 色温调节
    • 采用双色或多色LED灯珠组合,通过PCBA上的控制电路实现色温的连续调节。
    • 可以预设多个色温档位,如暖光、中性光、冷光等,以适应不同的拍摄环境。
  3. 频闪控制
    • 部分红头灯可能具有频闪功能,用于模拟特定光线效果或强调拍摄对象的动态特征。
    • 通过PCBA上的控制电路,可以实现频闪的开启、关闭以及频率的调节。

四、电源与散热管理

  1. 电源管理
    • 摄影红头灯通常采用电池或电源适配器供电。
    • 在PCBA设计中,需要选择合适的电源管理芯片和电路,确保红头灯在不同电压和电流下的稳定性。
  2. 散热管理
    • 红头灯在工作时会产生热量,需要通过散热元件和散热通道将热量排出。
    • 在PCBA设计中,可以采用金属散热片、风扇或热管等散热方案,确保红头灯在高温环境下的稳定性和使用寿命。

五、控制接口与通信协议

  1. 控制接口
    • 摄影红头灯可能具有多种控制接口,如按键、旋钮、触摸屏或遥控器等。
    • 在PCBA设计中,需要确保控制接口与电路板的连接稳定且易于操作。
  2. 通信协议
    • 部分高端摄影红头灯可能支持无线通信协议,如蓝牙、Wi-Fi或Zigbee等。
    • 通过无线通信协议,可以实现红头灯的远程控制、参数设置和状态监测等功能。
