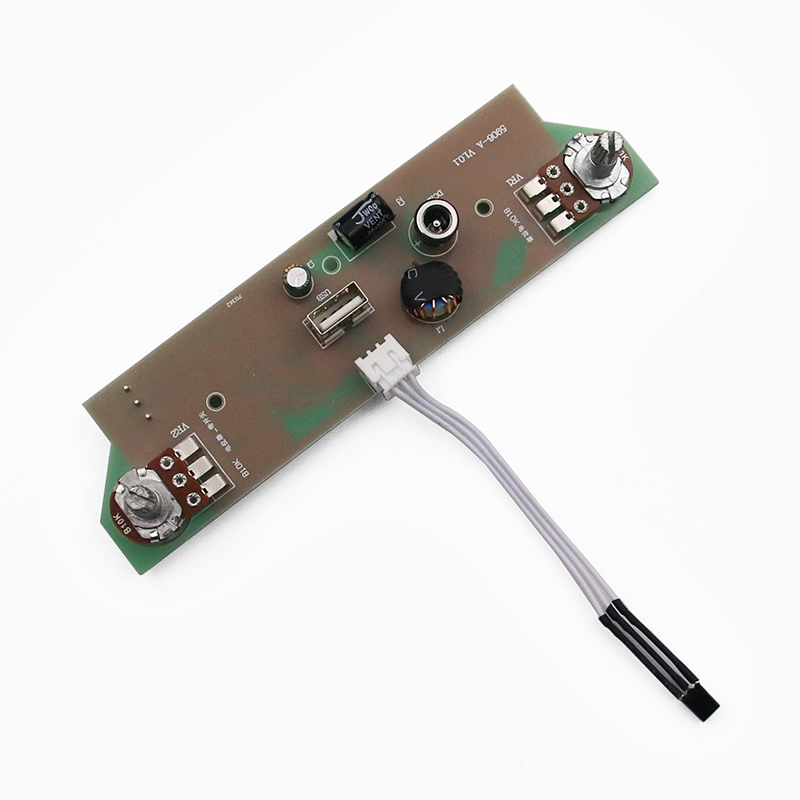

MT-5906_直播补光灯驱动控制板开发_双色温摄影灯灯具线路板加工

规格尺寸

尺寸：144mmX38.5mm
材质：FR-4
板厚：1.2mm
板层：双面板

配件说明

灯板：0.2W LED灯珠
适配器：空载电压13.8V，最大输出电流4A及以上
红外遥控板：A型，用户码01F8

功能描述

电源+亮度：顺时针打开电源，亮度变亮；逆时针亮度变暗至完全熄灭，再转则关机。
色温：顺时针色温变高（趋向冷光），逆时针色温变低（趋向暖光）。
USB输出：无论灯开关状态，USB均有输出。
红外遥控功能：

• 夜灯键：将色温调至50%，亮度调至25%；
• 开 键：开灯；
• 关 键：关灯；
• 上 键：亮度增加，变亮；
• 下 键：亮度减小，变暗；
• 左 键：色温增加，趋冷；
• 右 键：色温减小，趋暖；
• 辅助光源：将色温调至70%（偏冷），亮度调至100%；
• 白光键：色温调至100%最高，亮度调至100%；
• 暖光键：色温调至0%最低，亮度调至100%；
• 暖白光：色温调至30%最低，亮度调至100%。

遥控器信息

遥控器型号：A型
遥控器用户码：01F8

电性参数

项目：

• 适配工作电压： - ，220V（典型），- VAC
• 适配器输出电压：220VAC输入，13.5V（最小），13.6V（典型），13.8V（最大）V
• 冷光最大输入功率：220VAC输入，- ，36.5W（最大）
• 暖光最大输入功率：220VAC输入，- ，34.2W（最大）
• 关机功耗：220VAC输入，- ，1.5W（典型）
• USB输出电压：13.6V输入，4.9V（最小），5.0V（典型），5.2V（最大）V
• USB输出电流：13.6V输入，- ，2.4A（典型），2.6A（最大）
• USB输出功率：220VAC输入，- ，13.5W（最大）
• 整机输入功率：220VAC输入，- ，55W（最大）
