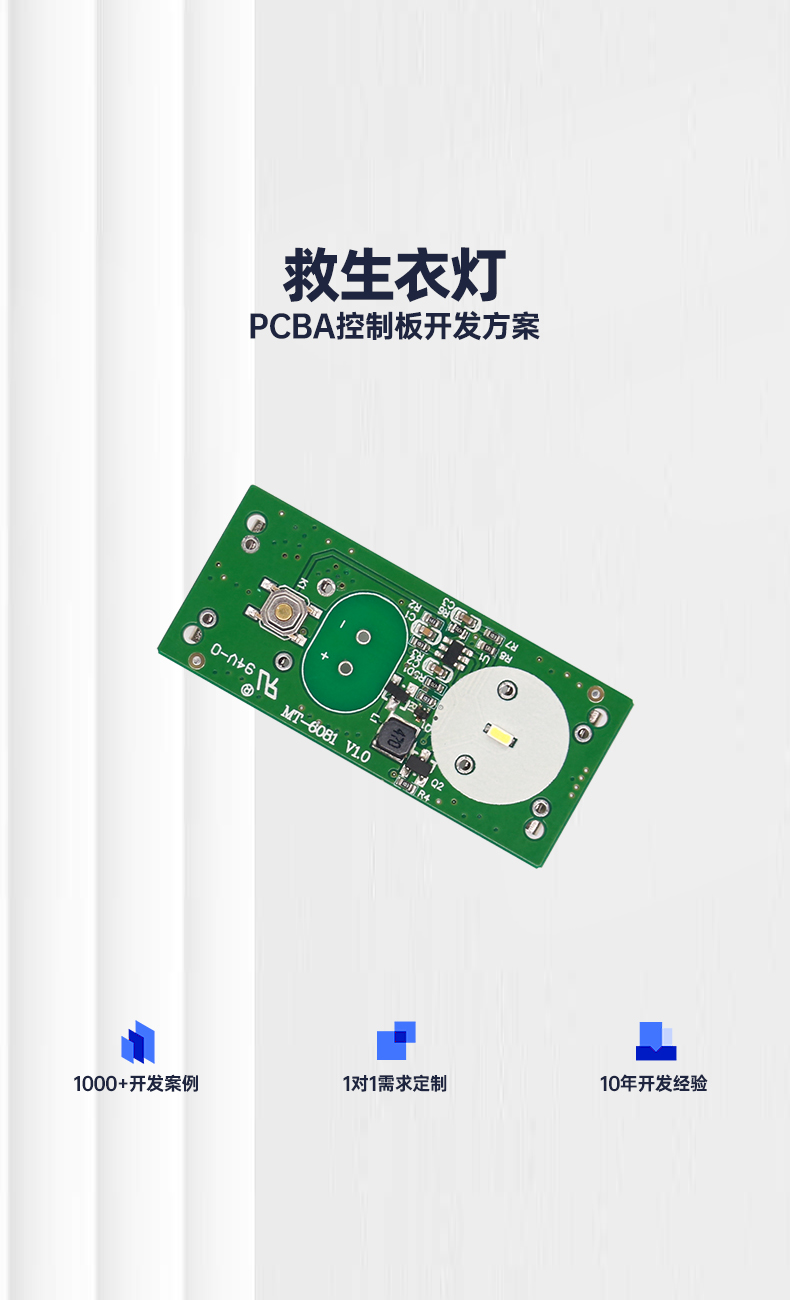

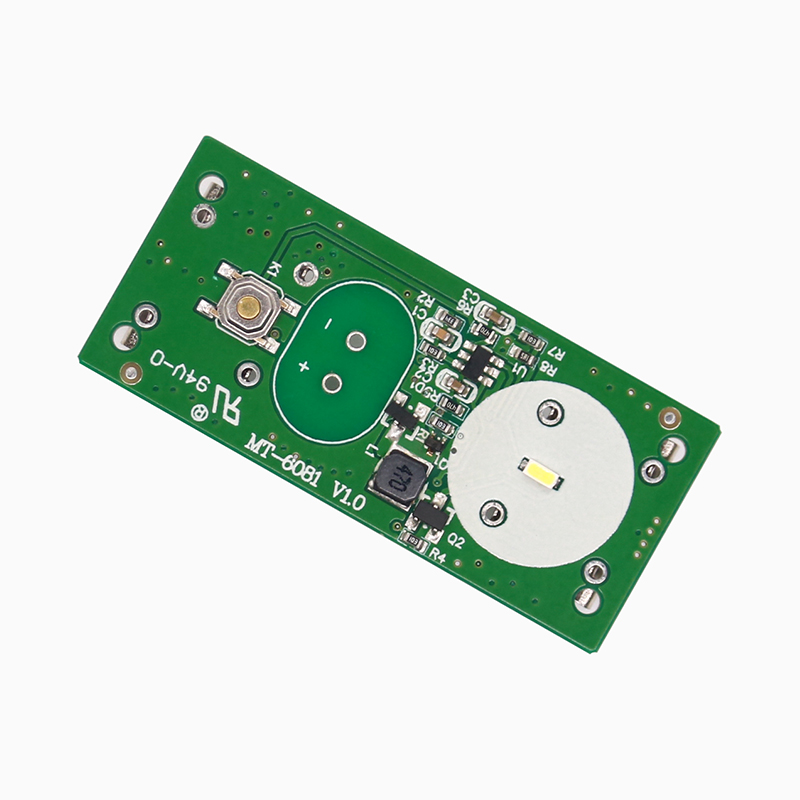

MT-6081_LED便携式应急救生衣灯PCB线路板_船用触水自亮浮灯电路板

规格尺寸

• 尺寸：52mm × 23mm
• 材质：FR-4
• 板厚：1.5mm
• 板层：双面板

配件说明

• 配件：7号干电池
• 输入：（无直接输入，由电池供电）
• 输出：3V
• 电流：（根据使用状态变化）

功能描述

按键操作 包含以下状态：

• 状态A：

  • 无感应关机状态：短按一次，灯常亮短闪；再短按一次，常亮短闪+脉冲闪，循环进行。

• 状态B：

  • 无感应关机状态：长按开关700MS后，灯常亮闪两次，需等按键松开后进入间隔脉冲闪状态（1.1S脉冲亮0.3S）。不松开则保持关灯状态。

• 状态C：

  • 无感应开机状态：长按开关700MS后，灯常亮等待按键松开，松开后进入1UA休眠模式。

• 状态D：

  • 无感应开机状态：短按无效。

• 状态E：

  • 有感应开机状态：长按开关700MS后，灯常亮等待按键松开，松开后如有感应则继续脉冲闪。

• 关机：电池耗尽时自动关机。

• 自动检测：两针检测到负载时自动开机并进入脉冲闪循环。

• 灯亮补偿：电压下降时，脉冲闪会快速调整占空比以补偿亮度。

电性参数

• 工作电压：电池电压范围在2V至3.1V之间。
• 待机电流：在电池电压为4V时，待机电流最大为1uA。
• 工作电流：开机检测时，工作电流最大为150mA。
