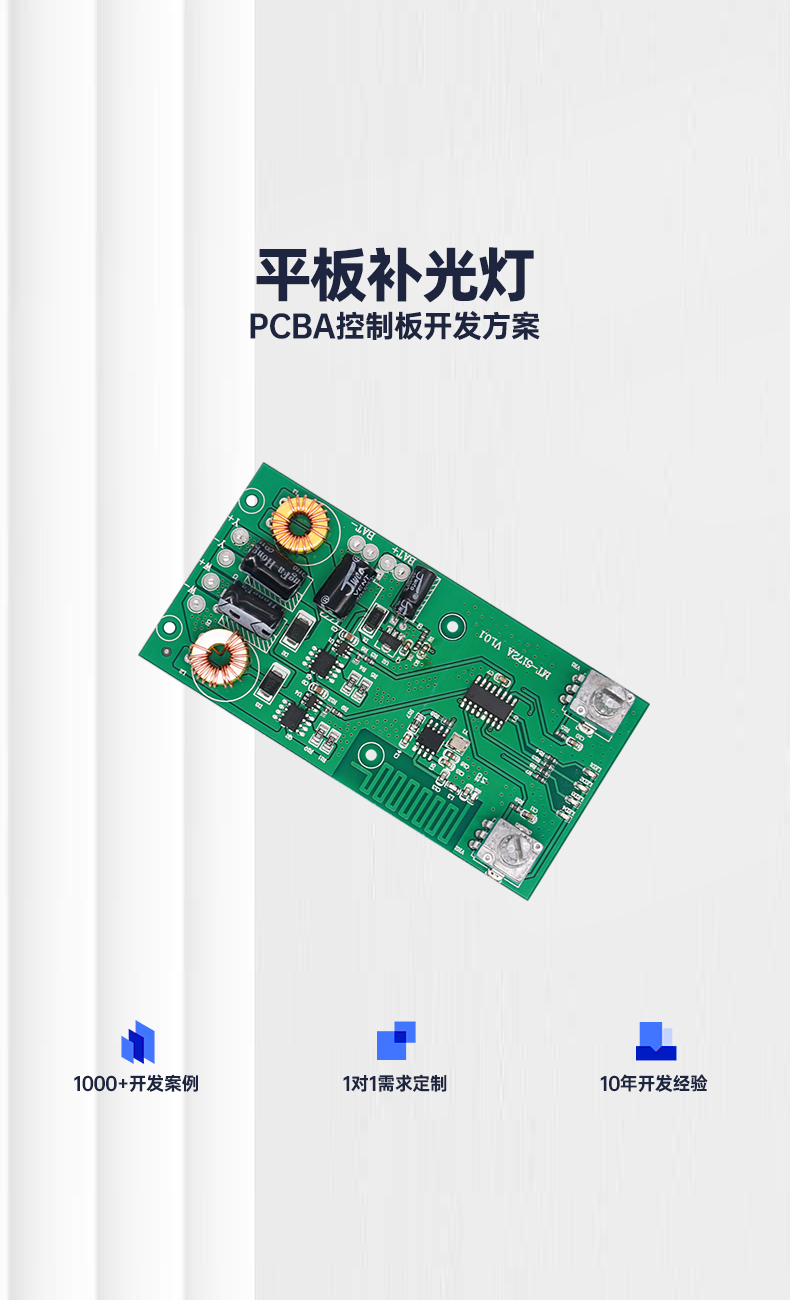

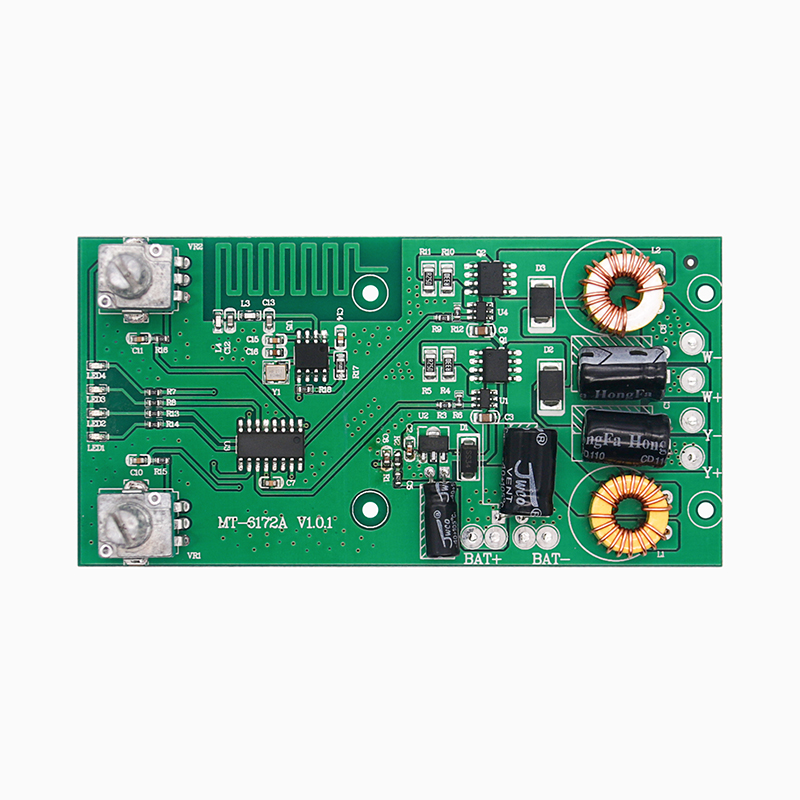

MT-6172_双色温平板补光灯LED控制板_摄影补光灯led调光板方案开发

功能描述

电位器
电位器W，顺时针旋转，增加白光亮度；逆时针旋转，减少白光亮度；
电位器N，顺时针旋转，增加暖光亮度；逆时针旋转，减少暖光亮度；

PWM输出
输出频率40Khz

电压指示
13.2v以下 红灯
13.2v ~ 13.9v 1颗绿灯亮；
13.9v ~ 14.6v 2颗绿灯亮；
14.6v 以上 3颗绿灯亮;

433遥控功能
开 键：开灯；
关 键：关灯；
上 键：亮度增加，变量；
下 键：亮度减小，变暗；
左 键：色温增加，趋冷；
右 键：色温减小，趋暖；
夜灯：色温调至50%，亮度调至30%
白光键：色温调至100%最高，亮度调至100%；
暖光键：色温调至0%最低，亮度调至100%；
暖白光：色温调至30%最低与70%最高之间，亮度调至100%；
辅助光源：色温调至70%，亮度调至100%；
