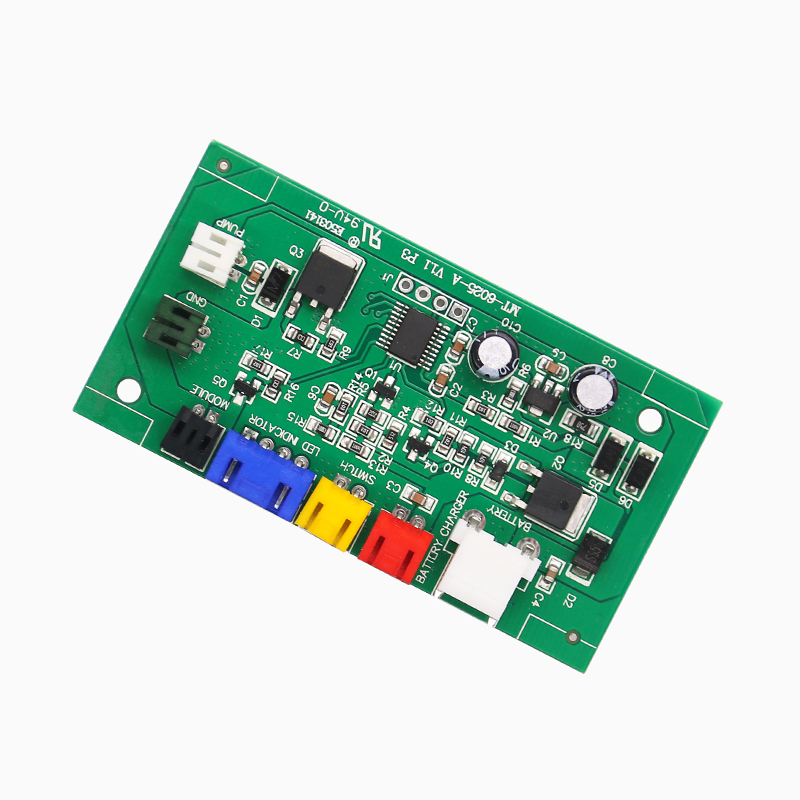

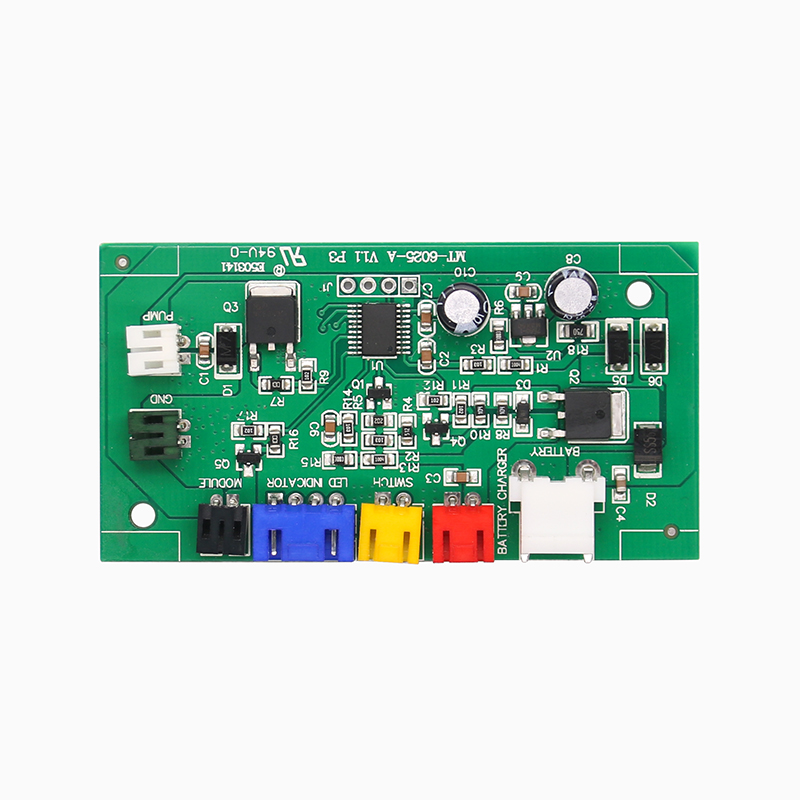

MT-6025_电动喷漆枪pcba控制板加工生产_喷涂机上海PCB线路板设计

规格尺寸与型号

型号：

• MT6025A
• MT6025B
• MT6025C

尺寸：

• MT6025A：75mm x 40mm
• MT6025B：41mm x 15mm
• MT6025C：16mm x 16mm

材质与板厚：

• 所有型号：FR-4材质，板厚1.2mm

板层：

• MT6025A：双面板
• MT6025B：单面板
• MT6025C：双面板

配件说明

• 充电器：输出电压范围调整为适配设备需求，确保安全高效充电。
• 电池：采用四串结构，标称电压为12V，提供持久稳定的电力支持。
• 高压包：选用等离子类型，确保设备在高压环境下稳定运行。

功能描述

1. 按键开关：
   • 简洁明了的操作方式，按下即启动设备工作，松开则自动关机，节省能源。
2. 充电功能：
   • 设备支持充电，充电时若电量最低，红灯闪烁提醒用户及时充电。
   • 充电过程中，电量逐渐上升，指示灯状态随之变化，直观反映充电进度。
   • 当电池充满时，三格蓝灯全亮，并常亮绿灯表示充电完成，同时充电电流自动减小，保护电池免受过充损害。测试时充满瞬间的电压已优化调整为16.2V，更加安全高效。
3. 低电保护：
   • 设备内置低电保护机制，当电池电压低于一定阈值（如12.8V）时，红灯闪烁并自动关机，有效防止电池过度放电，延长电池使用寿命。
4. 工作状态与电量显示：
   • 工作时，根据电量多少，蓝灯格数会相应显示，直观反映设备当前电量状态。
   • 使用中蓝灯格数依次减少，提醒用户及时充电。当电量即将耗尽时（如最后一格蓝灯用完），红灯开始闪烁，提醒用户设备即将关机。
5. 充电与工作优先级：
   • 设备支持边充边用功能，确保用户在使用过程中不会因电量不足而中断。同时，充电状态会优先显示，方便用户随时了解充电进度和设备状态。
