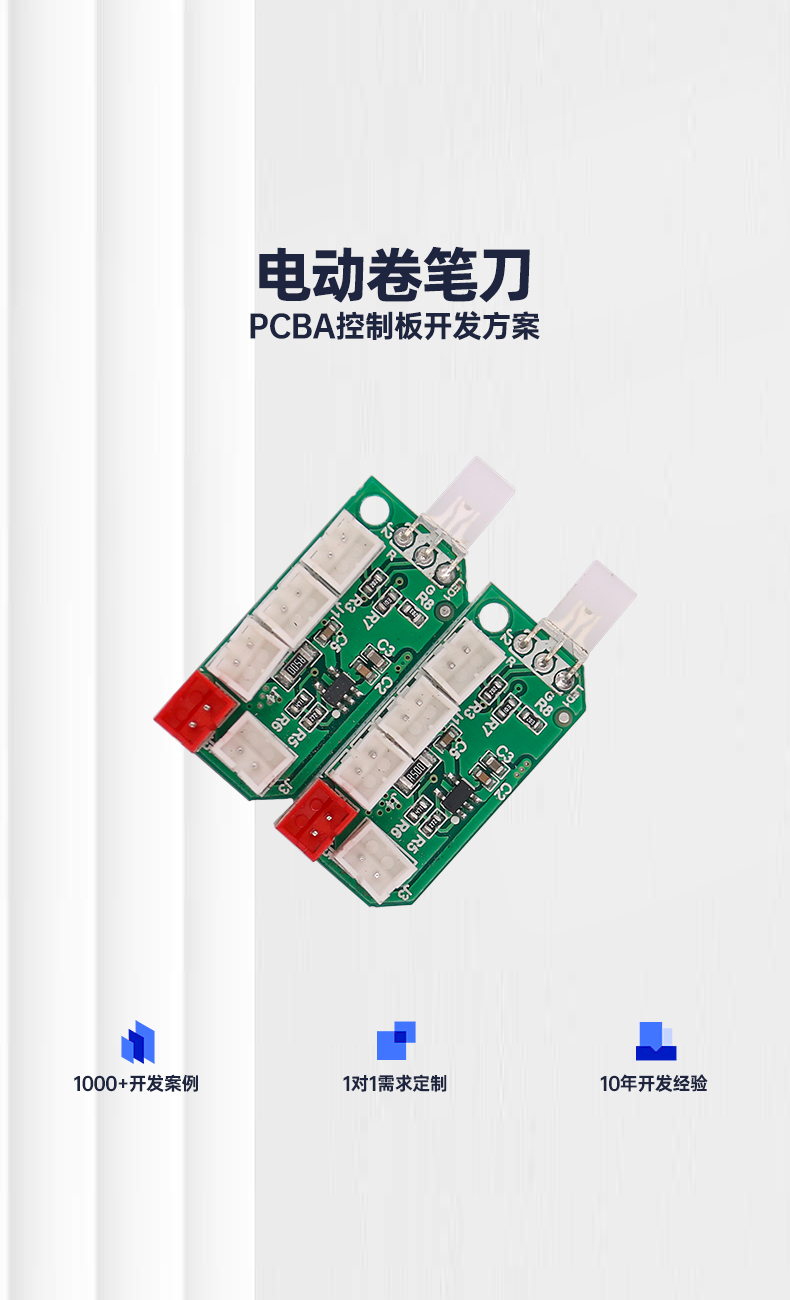

MT-6298_电动卷笔刀pcba线路板方案开发_自动削笔刀上海电路板加工

规格尺寸

电路板A

• 尺寸：30mm × 14.6mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

电路板B

• 尺寸：13mm × 14mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

功能描述

主板开关控制：

• 当【K2】闭合时，【电机】启动运行，同时LED红灯亮起持续1秒然后熄灭。1分钟后，【电机】自动停止。若此时【K2】被释放，红色LED灯会大约亮起300毫秒后熄灭。
• 在【K2】闭合且【电机】启动运行的过程中，如果【K1】被闭合，那么【电机】会立即停止。当【K1】和【K2】都被释放后，若再次闭合【K2】，【电机】将重新启动运行。

充电与指示灯状态：

• 充电时，LED指示灯显示为红色。当电池充满电时，LED指示灯变为蓝色。值得注意的是，在充电期间，设备仍然可以使用。每当【电机】启动或停止时，红色指示灯都会闪烁1次。

电池电压保护与指示：

• 当【电机】正在运行时，如果检测到电池电压低于3.3V，红色指示灯会开始闪烁，以提醒用户电池电量不足。如果电池电压降低到3.0V以下，【电机】将自动停止运行，以保护电池和设备。

插入笔后的工作时间：

• 插入笔后，设备的工作时间被设定为15秒。这意味着在插入笔后，设备将连续工作15秒，然后自动停止。

电性参数

• 项目：工作电压
  • 测试条件：电池电压
  • 最小：3.0 V
  • 典型：3.7 V
  • 最大：4.2 V
• 项目：静态电流
  • 测试条件：关机
  • 最小：— uA
  • 典型：— uA
  • 最大：— uA
• 项目：工作电流
  • 测试条件：—
  • 最小：— mA
  • 典型：370-400 mA（范围）
  • 最大：400 mA
