MT-6290_电动吸奶器pcb上海线路板电子加工_挤奶器方案smt贴片加工

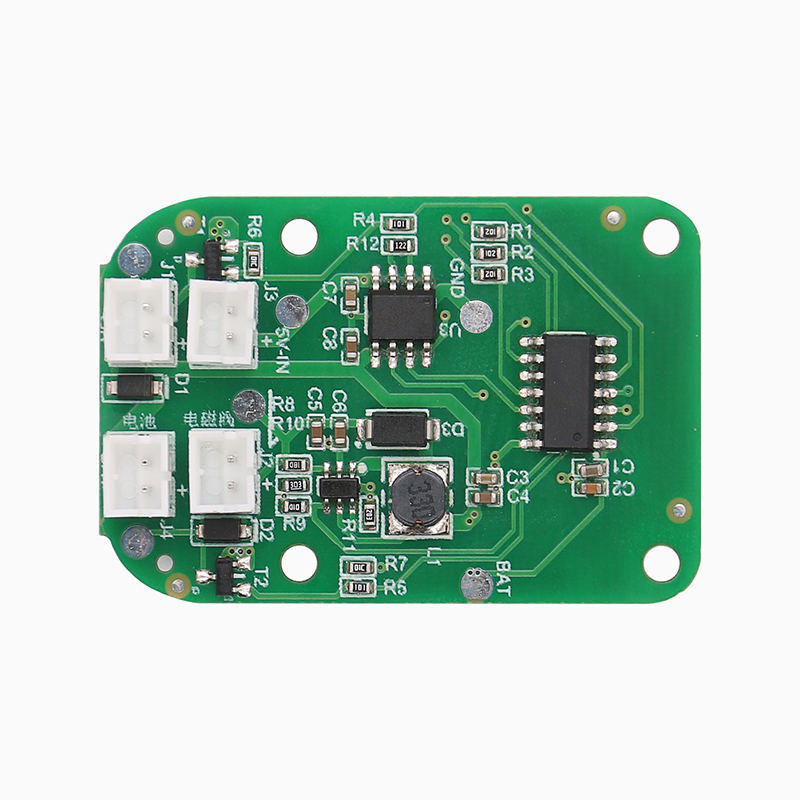

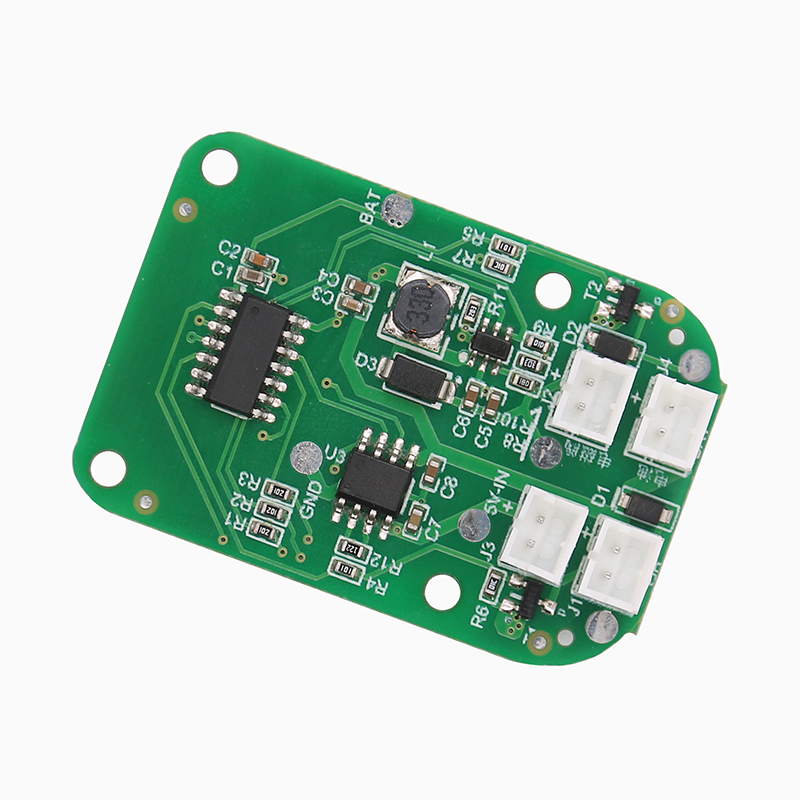

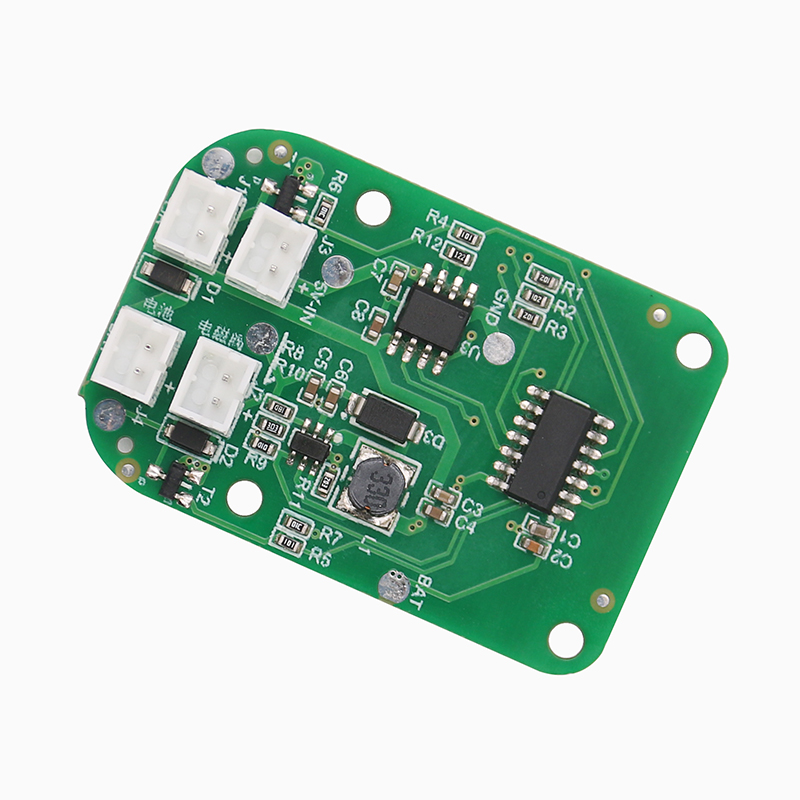

规格尺寸

• 尺寸：30.4*45
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

配件说明

功能描述

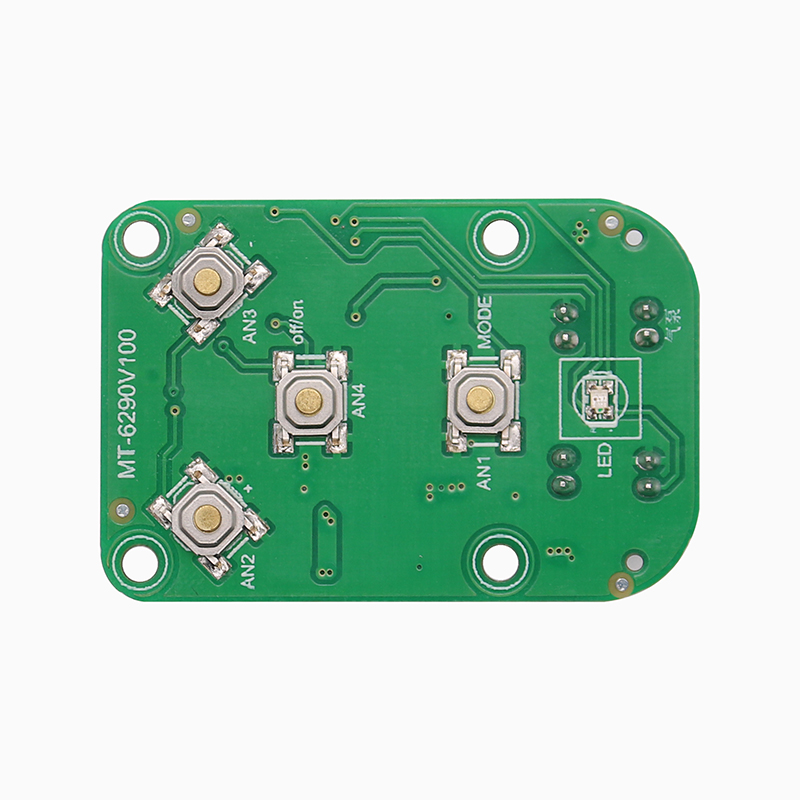

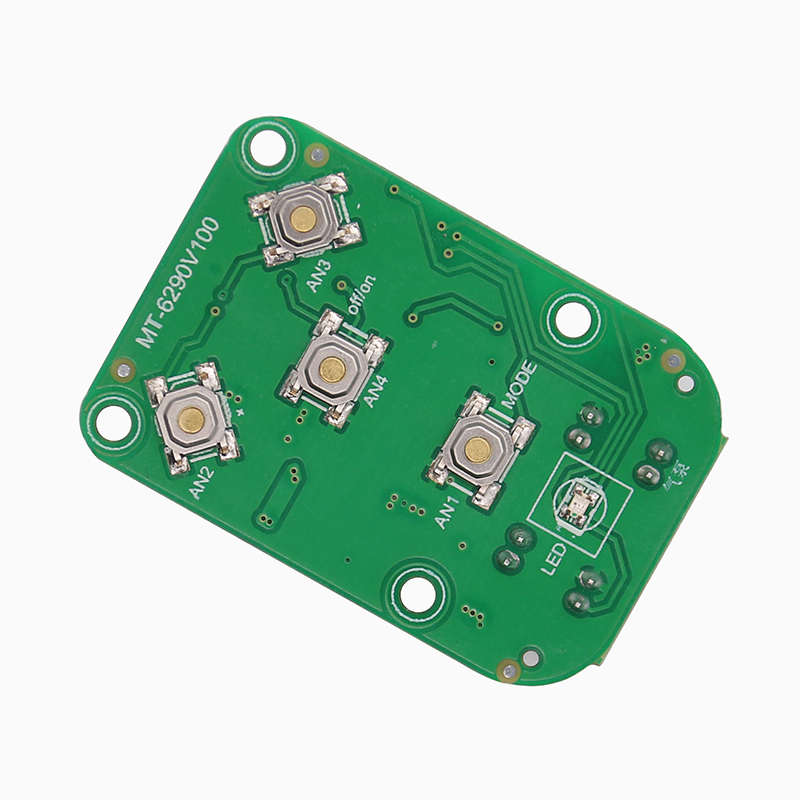

• 主板开关
  1. 长按【开/关】按钮，实现开关机操作。开机后，蓝色指示灯亮起，并默认进入模式1。
  2. 按下【MODE】键数次，依次循环切换模式1（亮偏白色）、模式2（亮绿色）、模式3（亮紫色）。
  3. 按下【+】【-】按钮转换档位，每个模式有9档。加到9档或减到1档时，再次按下无效。
  4. 工作时插入充电器，指示灯转换为充电显示；拔出充电器时，自动恢复到模式指示。
• 充电
  • 充电时，红色LED闪烁；充满后，LED亮绿。
• 低电保护
  • 开机时，电压低于3.2V，红灯闪烁；低于3V，自动关机。

电性参数

• 工作电压：电池电压典型值为3.7V（单位：V）
• 充电电压：典型值为5.0V（单位：V）
• 充电电流：典型值为800mA（单位：mA）
• 静态电流：关机状态下，典型值为25uA（单位：uA）
• 工作电流：典型值在560mA至700mA之间（单位：mA）
• 充电时长：未提供具体数值（单位：H）
• 工作时长（理论电全放完）：未提供具体数值
