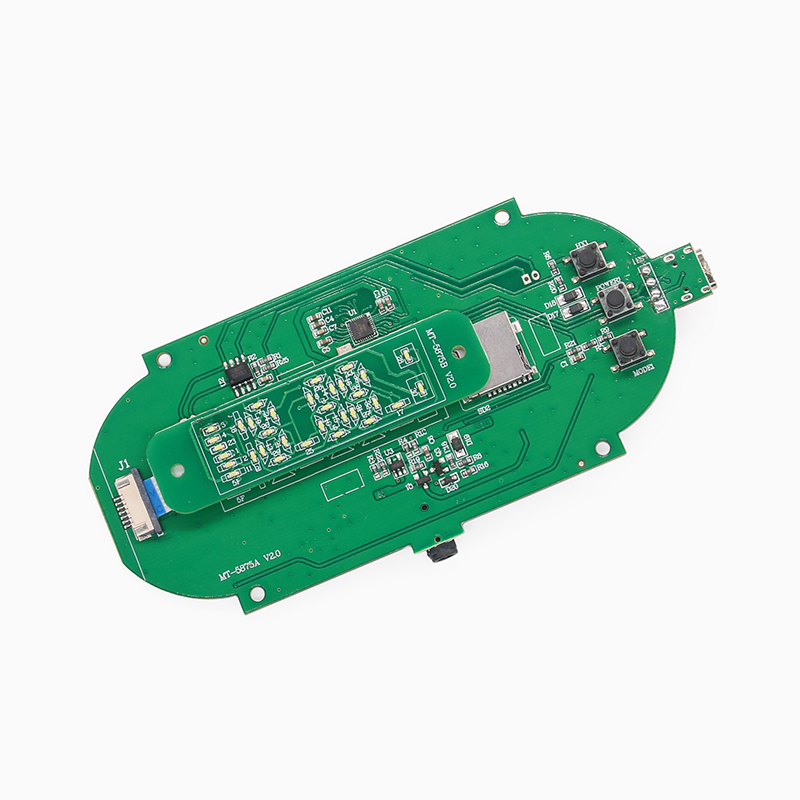

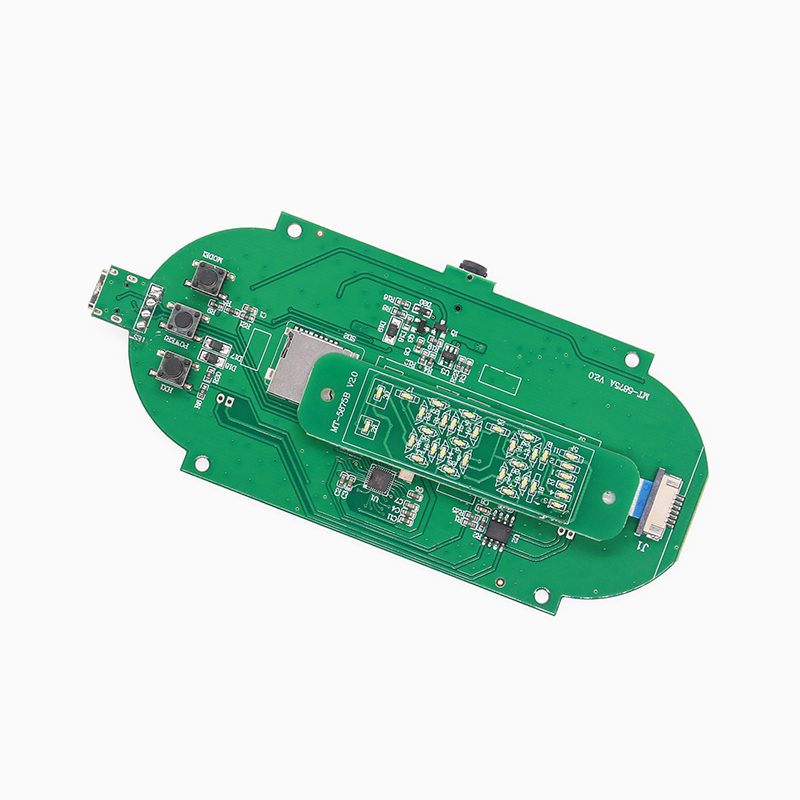

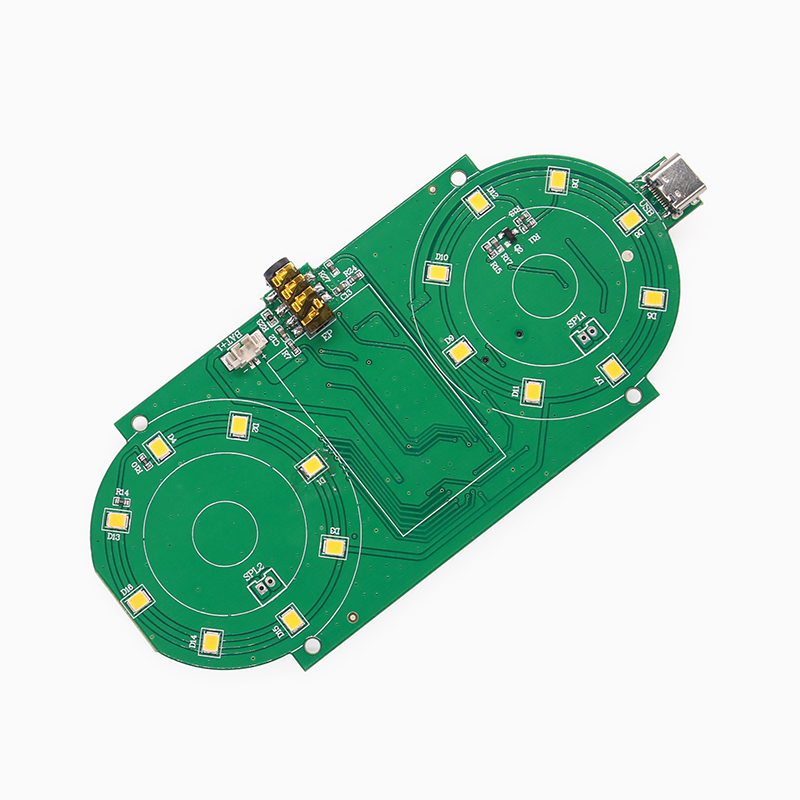

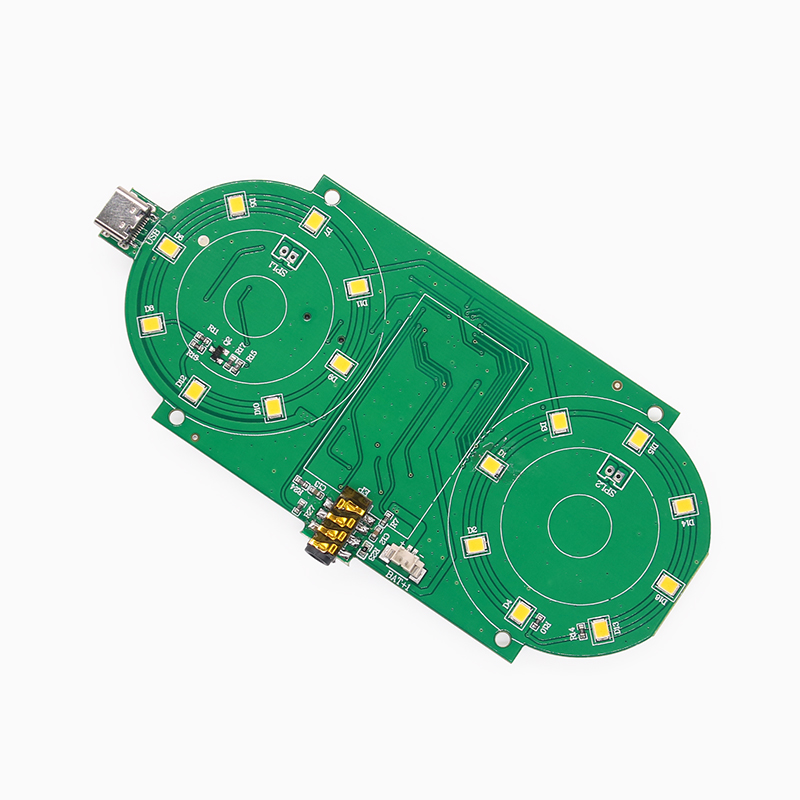

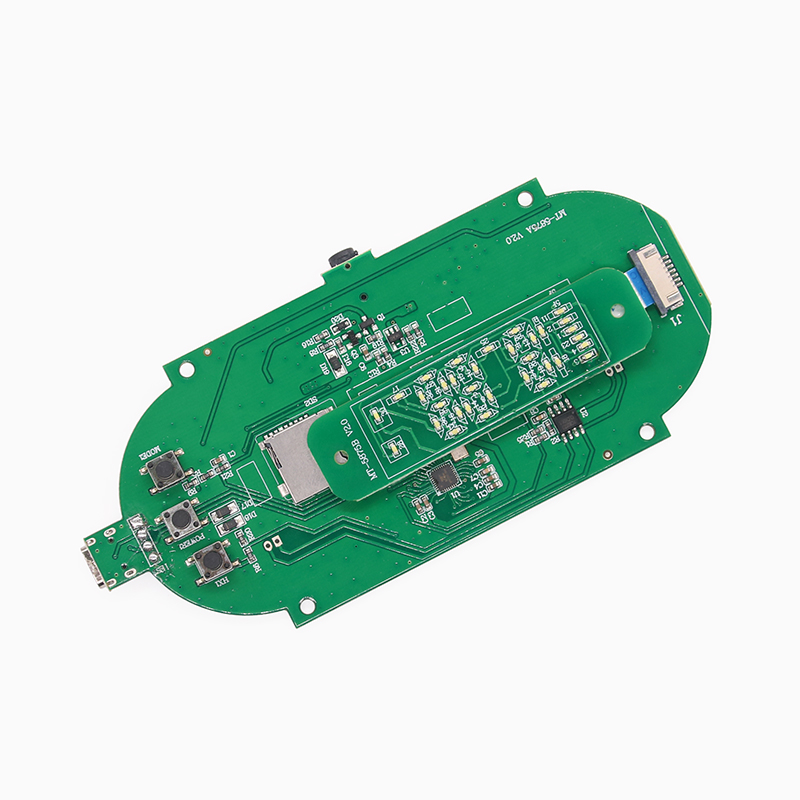

MT-5875_智能音乐白噪音胎教仪PCBA方案_早教机电路板主板方案开发

规格尺寸

• 型号：MT5875 V1.0
• 尺寸：60x133x1.2mm
• 材质：FR-4（普通工艺）
• 板厚：1.2mm
• 板层：双面板

外接配件

• 电池：客户提供，3.7V聚合物软包电池，适用于设备供电。
• 喇叭：0.5W，用于声音输出，如语音提示等。

电气参数

• 工作电压：在电池电压范围内（3V至4.2V）设备可正常工作，典型工作电压为3.7V。
• 关机电流：在电池电压为4V时，关机状态下的电流消耗接近0uA，表明设备在非工作状态下的功耗极低。
• 充电电流：在电池电压为4V时，充电电流的典型值为220mA，但具体数值可能因充电器和电池状态而异。
• 工作电流（无灯照）：在电池电压范围内（3V至4.2V），无灯光照射时的工作电流不超过60mA。
• 灯照功率：在电池电压为4.2V时，灯照功率为0.5W，用于提供足够的照明亮度。

功能描述

• 关机状态：设备功能关闭，数码管熄灭，进入低功耗待机模式。
• 关机：开机后，长按按键即可关机，关机前数码管会显示“OFF”2秒作为提示。
• 开机：在关机状态下，长按按键开机，开机后全屏显示并语音提示当前播放的胎教课程月份和曲目序号。设备将继续上次的课程播放，且工作30分钟后自动关机以节省电量。
• 课程选择：按设置键进入课程选择模式，先选择月份，再按设置键进入曲目选择。选择完成后按设置键退出选择模式，并开始播放所选课程。
• 灯光：按灯光键可开关灯光。课程到达6月份后，开机时灯光将自动打开，但可手动关闭。灯光开启时，数码管上的灯光图标会点亮；关闭时则熄灭。灯光在开启10分钟后会自动熄灭以节省电量。
• 充电：充电时设备停止工作，最上面的电池符号常亮。电量显示会以跑马灯形式从当前电量开始循环显示，直至电量满格（5格）时变为长亮。
• 电量指示：通过5格电量条显示当前电量状态，方便用户了解设备电量情况。
• 母婴同听：插入耳机后，数码管上的母婴同听图标会点亮；拔出耳机则图标熄灭，方便用户进行私人聆听或与他人共享声音内容。
