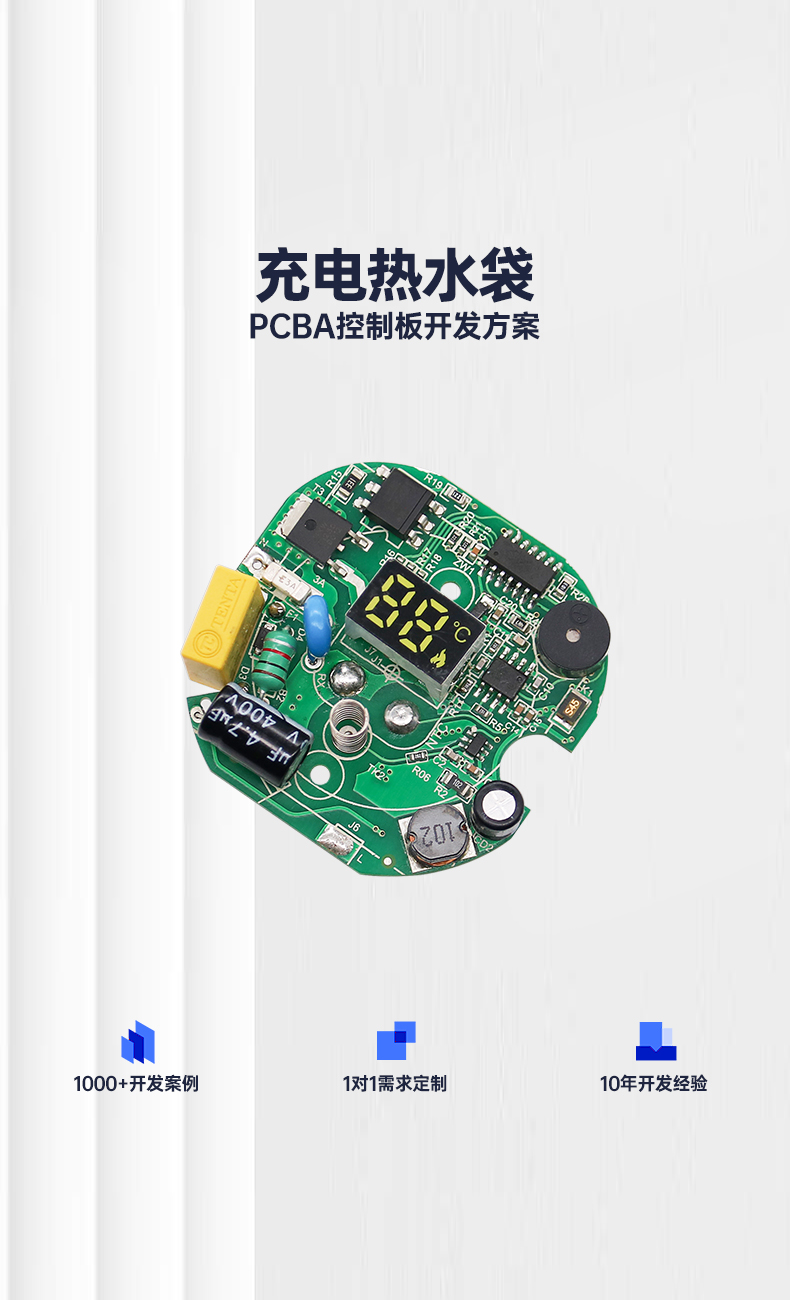

MT-6277_数显充电热水袋主板方案_暖手宝PCBA电路板抄板芯片解密

规格尺寸
尺寸：48.6*48.3mm
材质：FR-4
板厚：1.6mm
板层：双面板

功能描述

1. 主板上电时发出“滴滴”提示音，默认温度为65°。

   • 正常时，开启加热，LED常亮；温度达到65°时，“滴”声提示，关闭加热，LED灯每隔3秒闪烁1次，进入待机状态。
   • 异常时，不加热，发出“滴滴”声提示，LED闪烁；2分钟后关机，LED熄灭。

2. 加热完成后拔下水袋，LED灯每隔3秒闪烁1次，进入待机。

3. 待机时插上水袋自动开始加热，加热时红色LED灯常亮。

4. 关机后，如需再次加热，需拔下220V电源并重新插入。

保护机制

1. 加热时，若水袋倾斜45°以上或翻转，停止加热，LED灯闪烁，发出“滴滴”提示音；2分钟内恢复水平位置可继续加热。

2. 水袋缺水或气压过高时，停止加热，发出“滴滴”声，LED灯闪烁。

3. 水袋加热1分钟后水温仍低于5°，停止加热，可能是温度传感器故障。

注意事项

1. 上电后，若LED闪烁，发出“滴滴”声且不加热（加热时LED灯应常亮），可能原因包括：水温高于65°、温度传感器异常、水袋倾斜或缺水（水位检测到异常）。

电性参数

• 工作电压：市电，典型值为220V。
• 工作电流：典型值为1.6A。
• 静态电流：关机/待机状态下，典型值为1mA。
