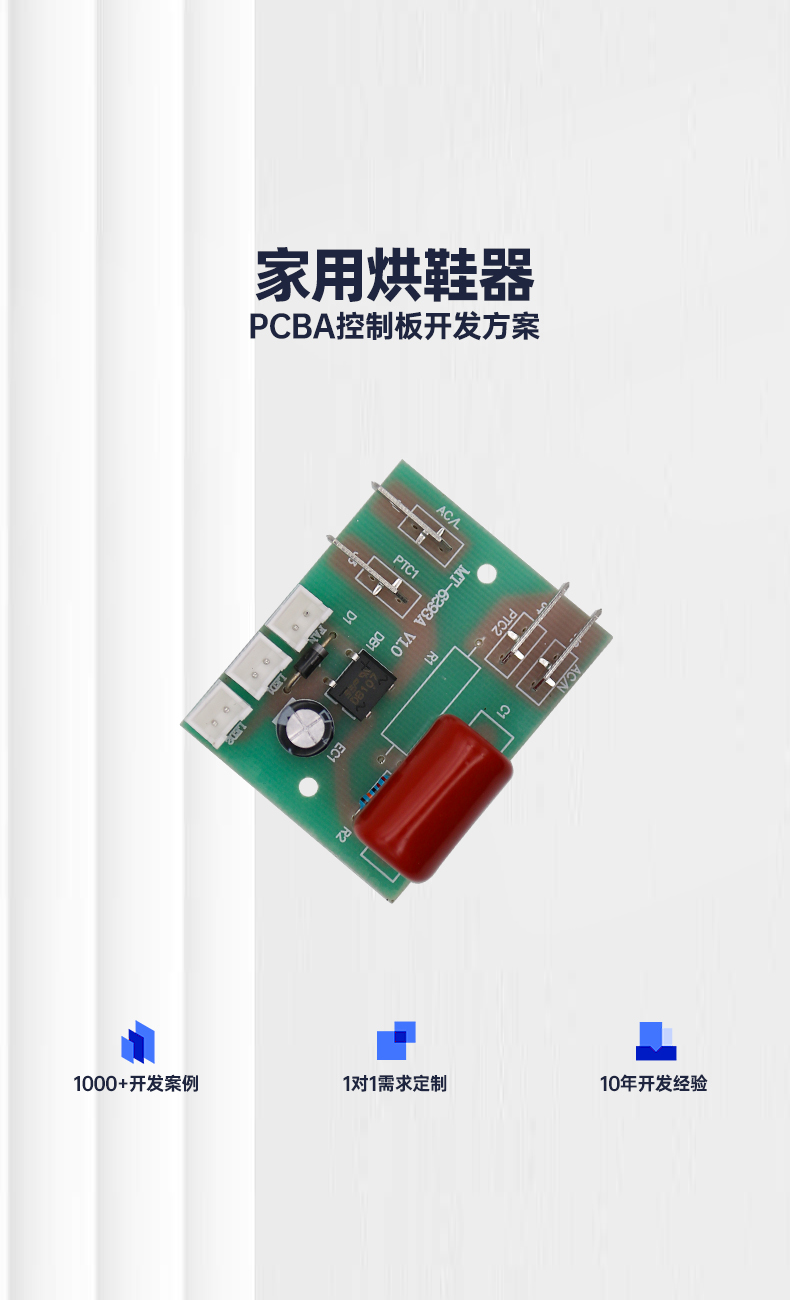

MT-6293_智能烘鞋器线路板加工_杀菌干鞋器pcba方案抄板芯片设计

规格尺寸

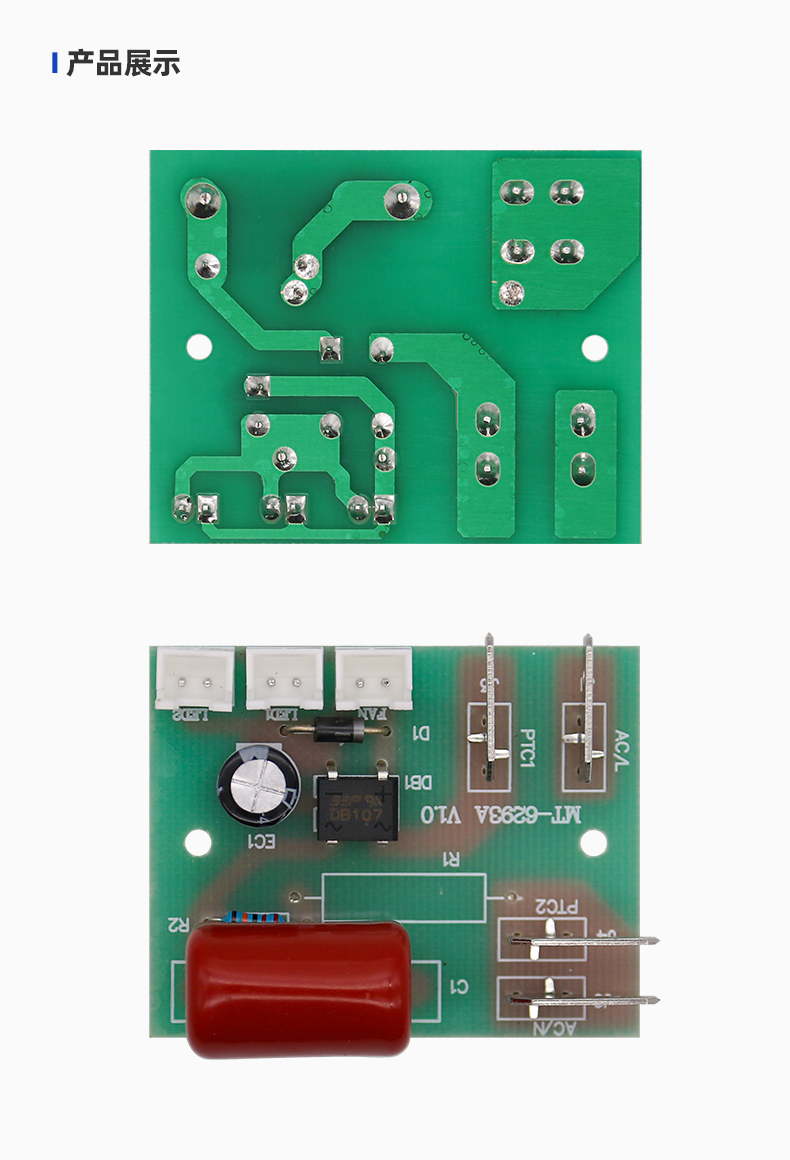

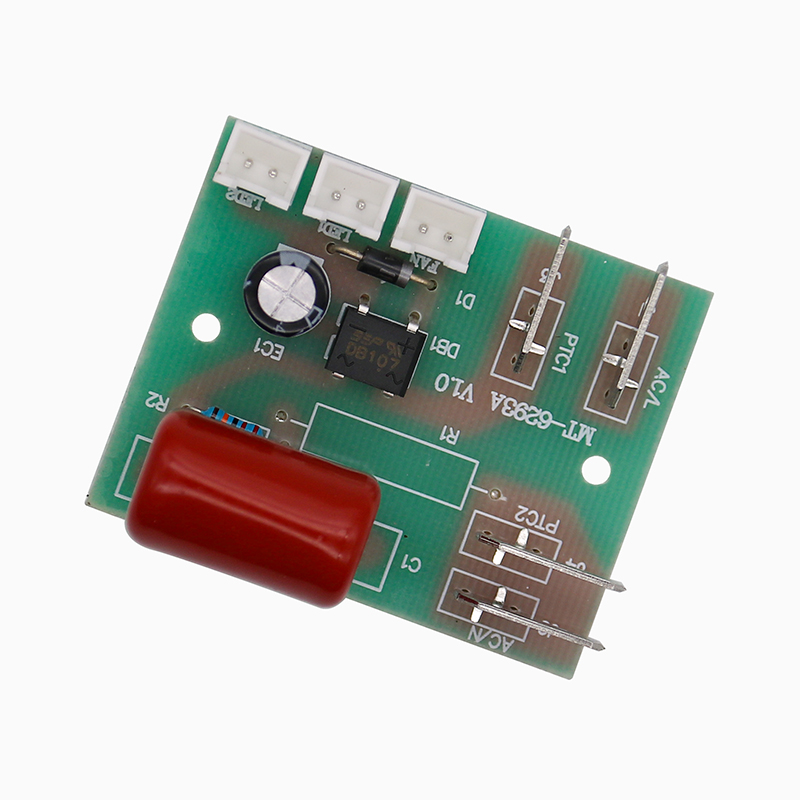

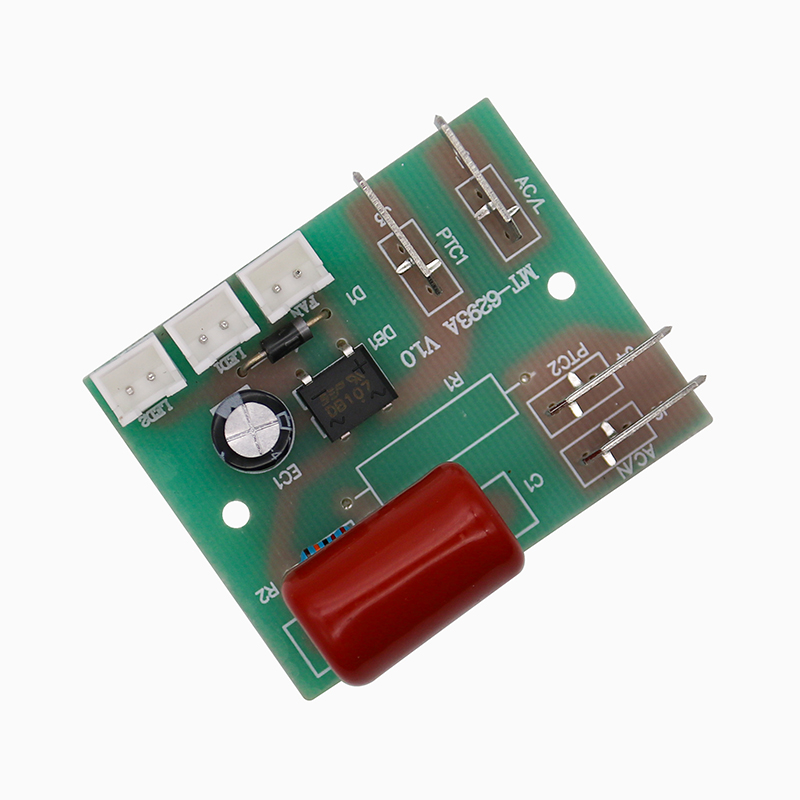

• 尺寸1：50×40mm，材质：FR-4，板厚：1.2mm，板层：单面

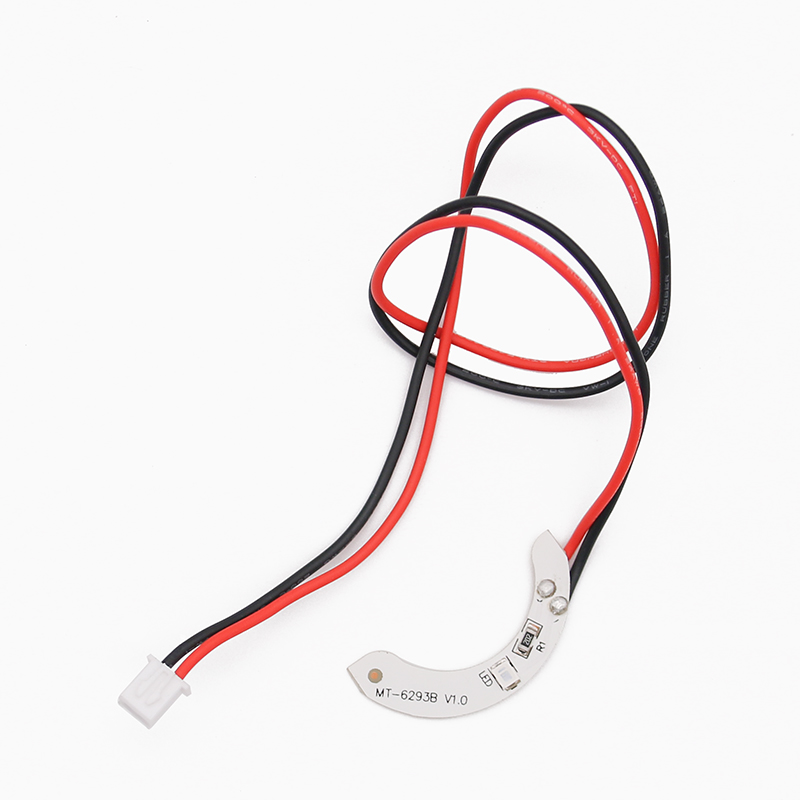

• 尺寸2：35.6×16.6mm，材质：FR-4，板厚：1.0mm，板层：单面

配件说明

• 加热片：220V
• 定时开关
• 风扇：DC12V/150mA

功能描述

• 上电前，请确保负载已连接好，禁止空载上电，以免损坏输出端稳压管。
• 上电后，打开定时开关，加热片和风扇开始工作，同时LED紫灯亮。加热时间由定时开关设定。
• 负载输出电压范围为6-7V。

电性参数

• 项目：工作电压

• 测试条件：无特定条件

• 最小：AC220V

• 典型：AC220V

• 最大：AC240V

• 单位：V

• 项目：输出电压

• 典型：6-7V

• 最大：7V

• 单位：V
