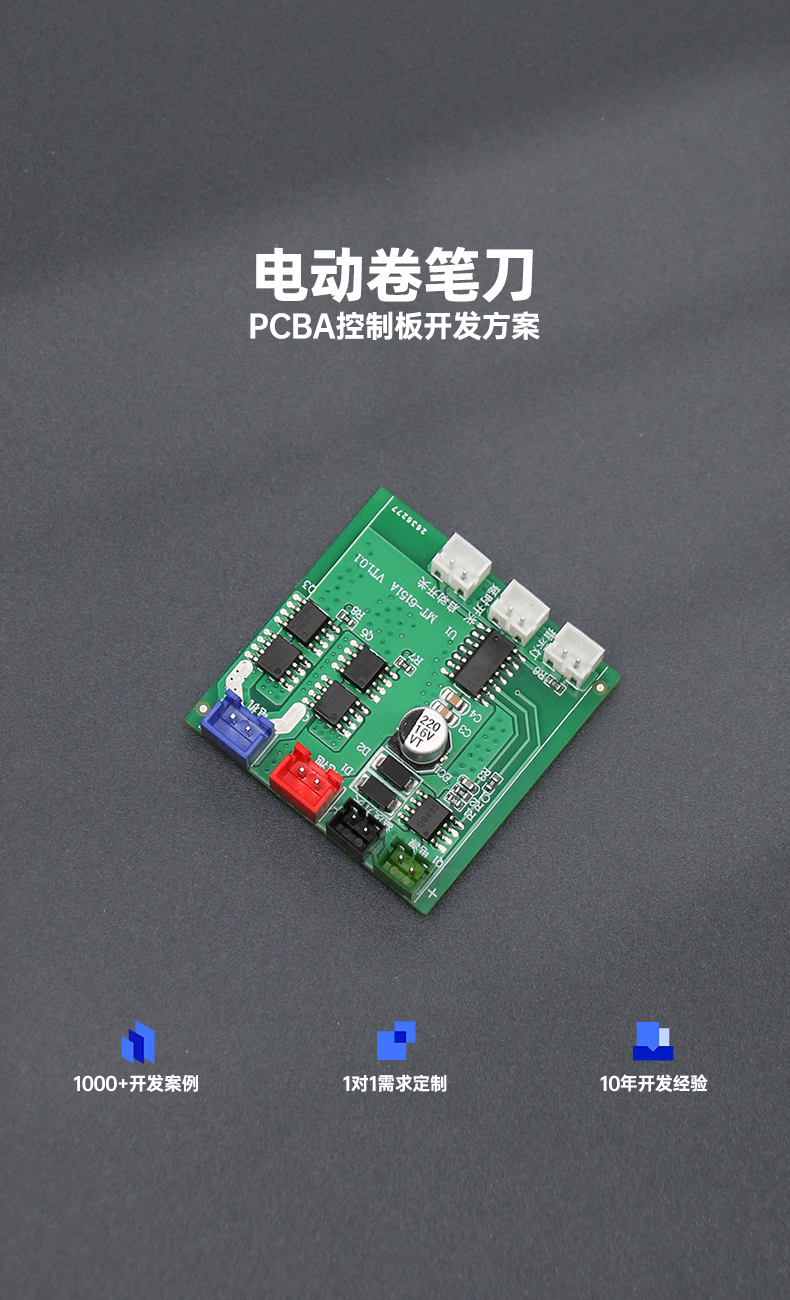

MT-6151_电动卷笔刀pcba方案开发设计_自动削笔机杭州电路板打样

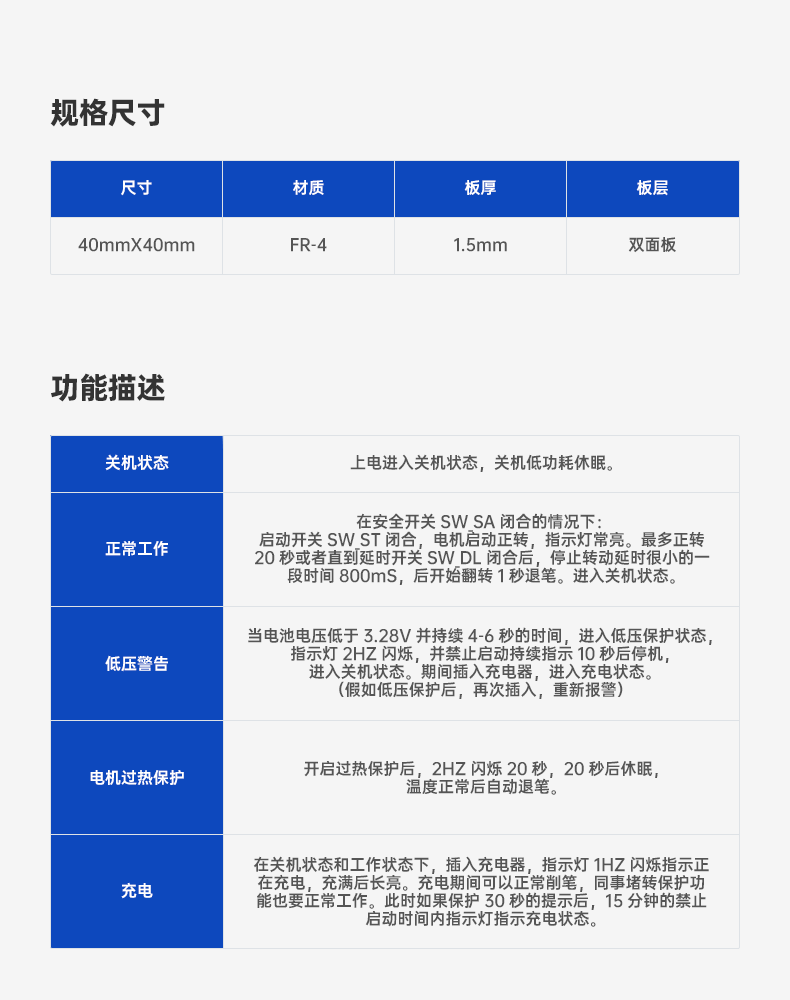

主板规格与功能描述






主板规格尺寸

  • 尺寸:40mm × 40mm
  • 材质:FR-4
  • 板厚:1.5mm
  • 板层:双面板






功能描述

  1. 关机状态
    • 上电后,设备自动进入低功耗休眠模式的关机状态。
  2. 正常工作
    • 在安全开关SW_SA闭合的情况下,启动开关SW_ST闭合,电机启动并正转,同时指示灯常亮。
    • 电机最多正转20秒,或直至延时开关SW_DL闭合。
    • 停止转动后,有800毫秒的延时,随后电机翻转1秒以退笔。
    • 完成退笔后,设备自动进入关机状态。
  3. 低压警告
    • 当电池电压低于3.28V时,设备进入低压保护状态。
    • 指示灯以2HZ频率闪烁,并禁止启动功能。
    • 持续指示10秒后,设备停机并进入关机状态。
    • 在低压保护期间插入充电器,设备将进入充电状态;若低压保护后再次插入,将重新触发报警。
  4. 电机过热保护
    • 开启过热保护后,指示灯以2HZ频率闪烁20秒。
    • 20秒后,设备进入休眠状态。
    • 温度恢复正常后,设备自动进行退笔操作。
  5. 充电
    • 在关机或工作状态下插入充电器,指示灯以1HZ频率闪烁,表示正在充电。
    • 充电完成后,指示灯长亮。
    • 充电期间,设备可正常削笔,并具备堵转保护功能。
    • 若充电期间触发保护机制(持续30秒),则在接下来的15分钟禁止启动时间内,指示灯继续指示充电状态。

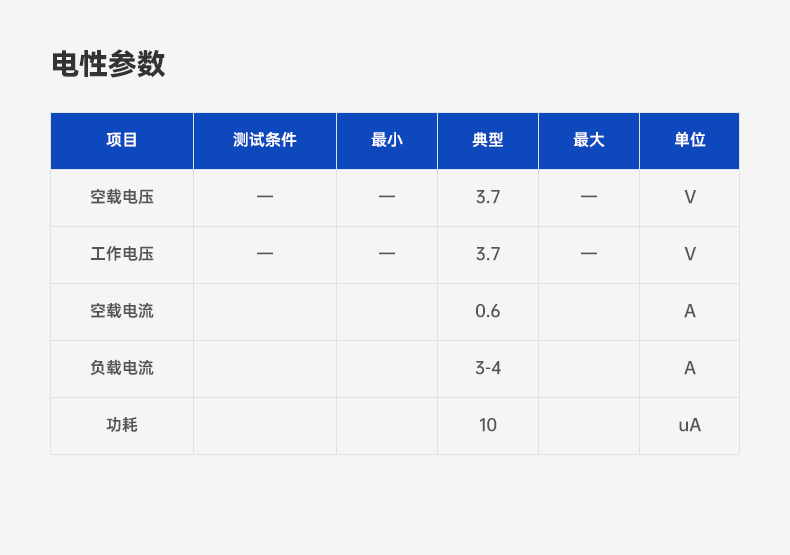

电性参数

  • 空载电压:典型值3.7V
  • 工作电压:典型值3.7V
  • 空载电流:典型值0.6A
  • 负载电流:范围3至4A
  • 功耗:典型值10uA
