MT-6552_电动修枝剪pcb线路板贴片加工果枝剪控制慈溪电路板方案开发

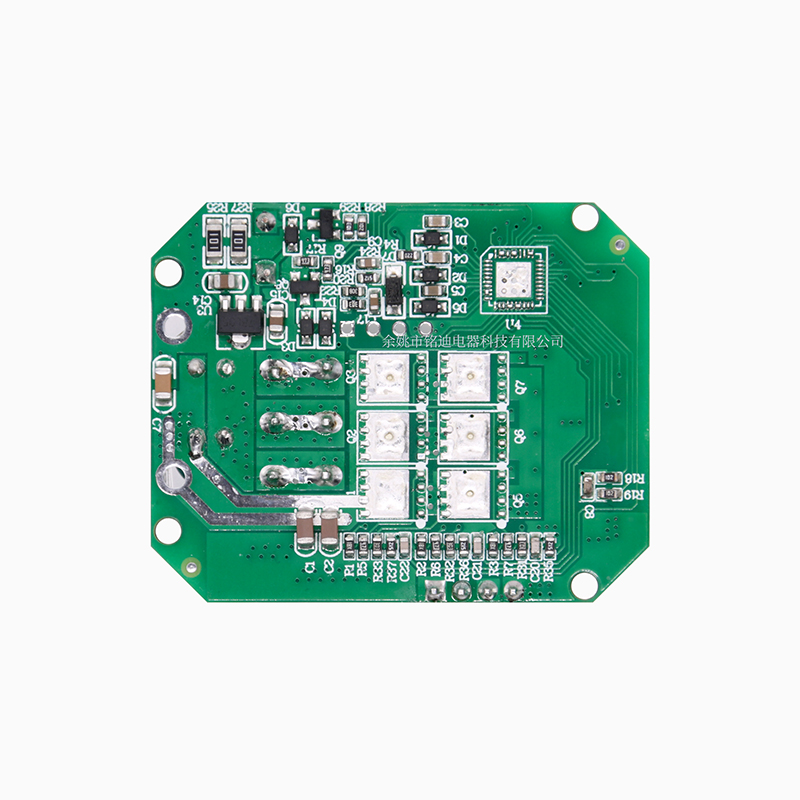

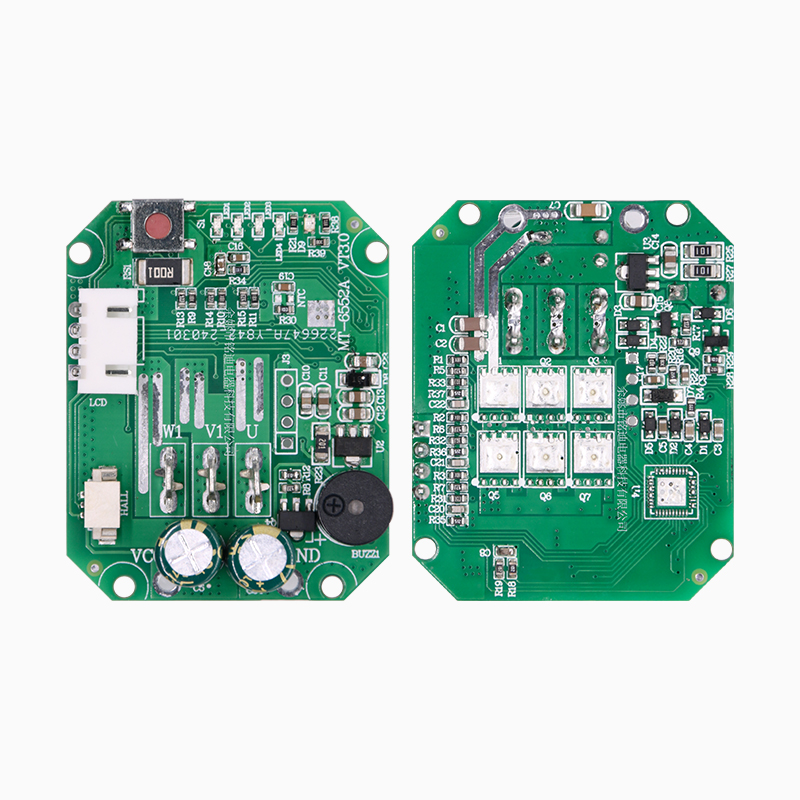

主板信息

• 型号：MT-6552A
• 尺寸：48.5mm x 39mm
• 材质：FR-4
• 板厚：1.6mm
• 板层：双面板

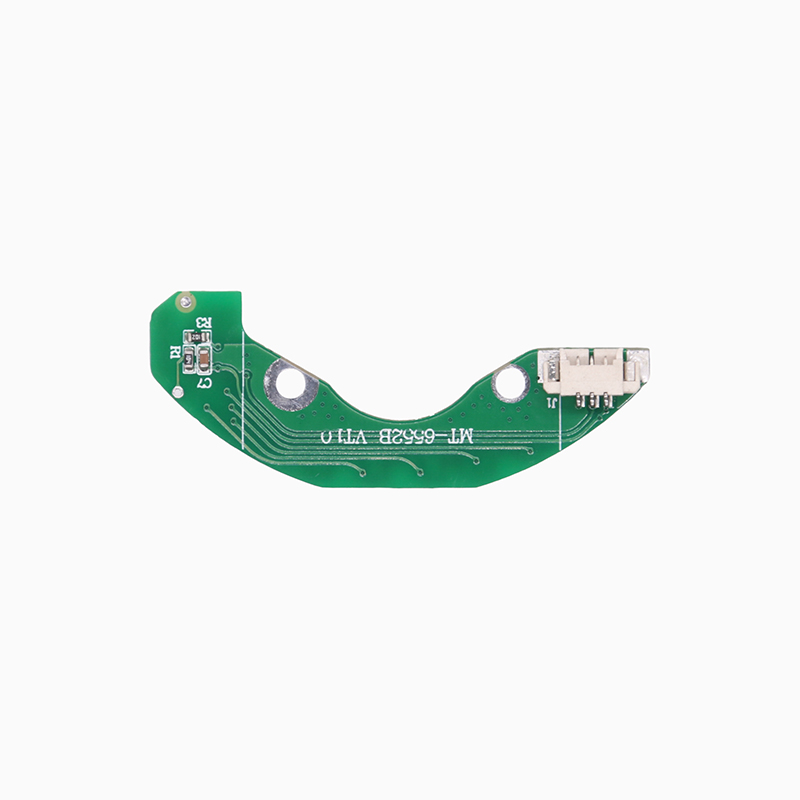

霍尔板信息

• 型号：MT-6552B
• 尺寸：45.5mm x 18mm
• 材质：FR-4
• 板厚：1.0mm
• 板层：双面板

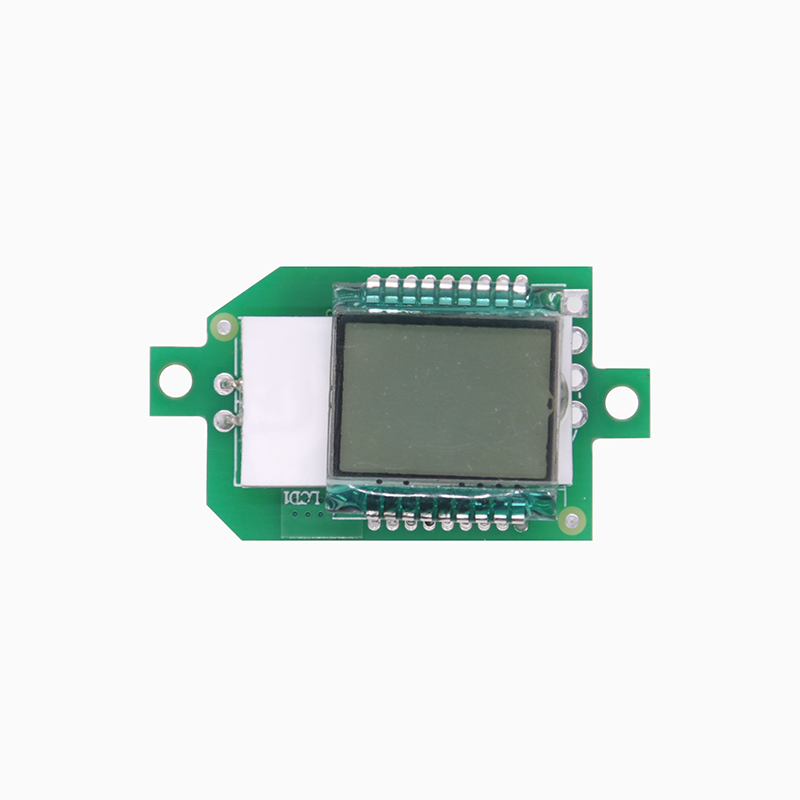

LCD板信息

• 型号：MT-6552C
• 尺寸：35mm x 19mm
• 材质：FR-4
• 板厚：1.6mm
• 板层：双面板

功能描述

• 轻触开关：短按开机，长按关机。开机状态下短按可设置剪刀开口大小。
• 主板按键指示灯：
  • 开口大小指示灯（绿）：根据开口大小，LED灯亮起数量不同。
  • 电源指示RGB：根据电池电压变化，显示不同颜色灯光及闪烁模式。
• 待机状态：按下轻触开关，默认最大开口，RGB灯亮（颜色与电池电量相关），蜂鸣器“滴滴”后进入待机。
• 整机测试：
  • 激活功能：待机状态下快速连按2次扳机，蜂鸣器“滴”响，剪刀激活至最大开口。
  • 开口大小切换：待机或激活状态下，短按轻触开关改变开口大小。
  • 剪切功能：激活状态下，按下扳机闭合刀口；松开恢复。
  • 自动关机：10分钟无操作自动关机。

故障指示与保护

• LCD显示：提供相关信息。
• 欠压提示：蜂鸣器循环“滴”声，RGB红灯闪烁。
• 通信异常：主板与霍尔板间，蜂鸣器“滴滴”循环。
• 短路保护：蜂鸣器“滴滴滴滴滴”循环，RGB红灯闪烁。
• 过温报警：蜂鸣器“滴滴滴滴滴滴滴”循环，RGB红灯闪烁。
• 其他保护：欠压保护（电池电压低于14.2V不工作）、人体触摸刀片保护、堵转保护、过流保护。

电动修枝剪PCBA控制板是电动修枝剪的核心部件之一，它集成了电路控制、驱动电机、保护电路等多种功能，用于实现修枝剪的自动化、智能化操作。以下是对电动修枝剪PCBA控制板的详细介绍：

一、主要功能

1. 电机驱动与控制：PCBA控制板负责接收外部指令或传感器信号，通过电路控制驱动电机的工作，实现修枝剪的剪切动作。
2. 电源管理：控制板内置电源管理电路，负责电池的充放电管理，确保电池的使用寿命和安全性。
3. 安全保护：具备过载保护、过热保护等安全功能，当电机或控制板出现过载、过热等异常情况时，能够自动切断电源，防止设备损坏或安全事故的发生。
4. 智能控制：部分高端电动修枝剪的PCBA控制板还具备智能控制功能，如根据修枝力度自动调整电机转速、实现无级调速等，提高修枝效率和精度。

二、技术特点

1. 高度集成化：将电机驱动、电源管理、安全保护等多种功能集成在一块电路板上，简化了设备的结构和生产工艺。
2. 稳定可靠：采用高质量的电子元器件和先进的生产工艺，确保控制板的稳定性和可靠性。
3. 易于维护：模块化设计使得控制板易于更换和维修，降低了设备的维护成本。

三、应用场景

电动修枝剪PCBA控制板广泛应用于园林、园艺、林业、农业等领域，用于修剪树枝、灌木等植物，提高修剪效率和精度，减轻人工劳动强度。
