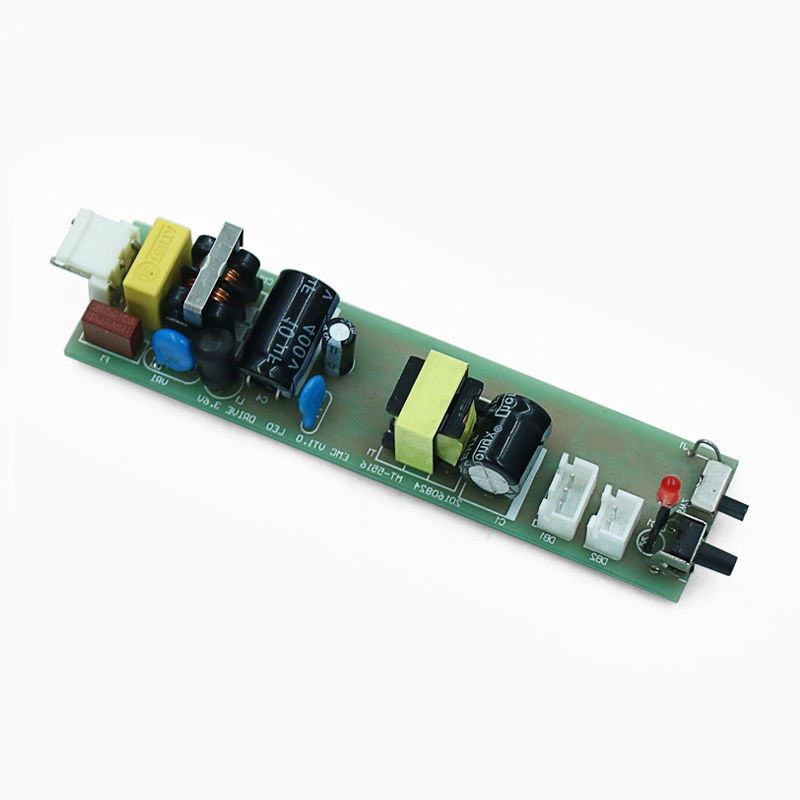

MT-5516_开关电源pcba控制板加工_原理图画板线路板方案开发打样

一、工作原理

开关电源的核心工作原理是利用现代电力电子技术，控制开关管开通和关断的时间比率，从而维持稳定的输出电压。在开关电源中，开关器件总是工作在“开”和“关”的状态，因此得名开关电源。具体来说，开关电源通过开关管的开关动作，将输入电压切换为高频脉冲信号。这个高频脉冲信号经过变压器或电感器的变换和滤波电路的处理，最终得到稳定的直流输出电压。

二、基本结构

开关电源的基本结构包括输入滤波电路、整流电路、高频开关电路、高频变压器、输出整流滤波电路以及控制电路等。这些部分共同协作，实现了将输入电能转换为稳定输出的直流电能的功能。

三、特点

1. 高效率：开关电源采用高频开关技术，能够大幅度降低能量损耗，提高电源效率。
2. 小体积：由于采用了高频开关器件和紧凑型设计，开关电源的体积相对较小，便于携带和安装。
3. 宽输出电压范围：开关电源的输出电压可以根据需要进行调整和稳定，以满足不同设备的电源需求。
4. 稳定性好：开关电源采用先进的控制技术和滤波电路，能够确保输出电压的稳定性和精度。
5. 可靠性高：开关电源通常采用模块化设计，具有过载保护、短路保护等安全功能，能够确保在异常情况下不会损坏设备。

四、应用领域

开关电源因其高效率、小体积、宽输出电压范围等优点，在现代电子设备中得到了广泛应用。以下是一些典型的应用领域：

1. 消费电子：如手机充电器、笔记本电脑电源适配器、平板电脑充电器等。这些设备需要高效、小巧的充电器来提供稳定的电源供应。
2. 工业控制：如PLC电源、伺服驱动器等。这些设备对电源的稳定性和可靠性要求很高，开关电源能够满足这些需求。
3. 通信设备：如基站电源、路由器电源等。通信设备需要稳定的电源供应来确保通信质量和稳定性。
4. 医疗设备：如医疗监护仪电源、CT机电源等。医疗设备对电源的精度和稳定性要求很高，以确保医疗设备的准确性和安全性。
5. 汽车电子：如车载充电器、电动汽车充电桩等。随着电动汽车的普及，开关电源在汽车电子领域的应用也越来越广泛。
