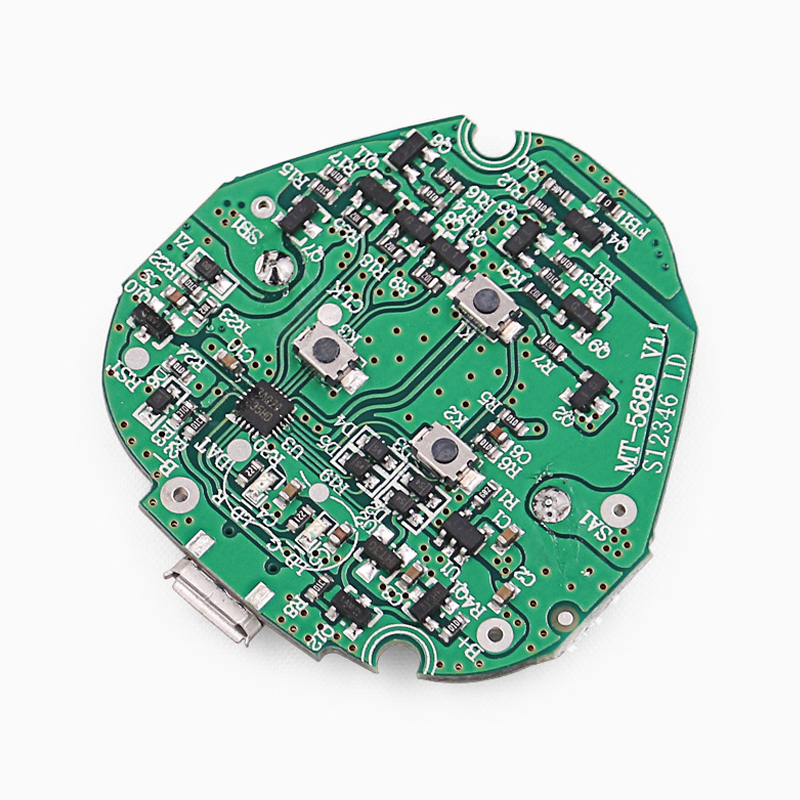

MT-5688_腹肌贴按摩器主板无线方案_按摩仪智能控制器电路板开发

规格尺寸

• 尺寸：41.55x41.84mm
• 材质：FR-4 普通工艺
• 板厚：1.2mm
• 板层：双面板

功能描述

• 关机状态：关机
• 开机：长按开关/模式键1秒钟后开机，开机后进入模式1档位1
• 低电量工作指示：
  • 正常电量工作指示：电池电压3.7V以上，绿灯每2秒亮100ms闪烁
  • 较低电量工作指示：电池电压低于等于3.7V时，红灯每2秒亮100ms闪烁
• 电源管理功能：使板子断电，关机功耗几乎为0（小于1uA）
• 按键关机：开机后，长按K1开关/模式键1秒，绿灯亮2秒后关闭电源，进入关机状态
• 无负载关机：在工作状态下，将魔力贴从皮肤上撕下后，在较短时间内检测到无负载，红灯亮1秒，然后关机
• 低电量关机：电压小于等于3.2V时，红灯亮1秒然后关机
• 开/关机提示：蜂鸣器响500ms

蜂鸣器提示

• 档位按键提示：正常加减档蜂鸣器响100ms，调至极值时蜂鸣器100ms响2下
• 模式提示：当按开关模式键选择模式时，模式1蜂鸣器100ms响1下，模式2响2下...模式5响5下

电激方式

共设置有6种不同的电极方式：

• 类型A：以一定的强度，放电一定的时间，强度按档位调整
• 类型B：每秒钟，放电一次，强度按档位调整
• 类型C：每25ms，逐渐增大放电强度，强度按档位可调整
• 类型D：每400ms，放电一次，强度按档位调整
• 类型E：每200ms，放电一次，强度按档位调整
• 类型F：每100ms，逐渐增大放电强度，强度按档位可调整

工作模式

• 档位设置：共设为8档，主要通过改变放电脉冲宽度来调整强度，最小脉冲宽度为125uS，最大为4.4ms

• 充电指示：红灯闪烁1秒内亮100ms

• 充满指示：绿灯闪烁1秒内亮100ms

• 工作模式：由5种，每种模式均有6种不同的电激方式排列组合而成
