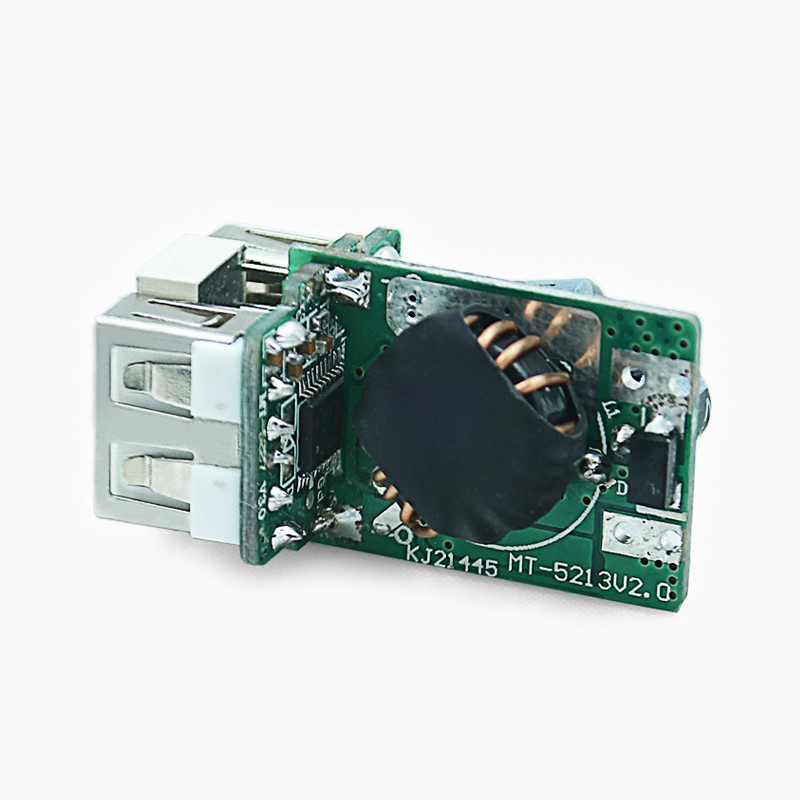

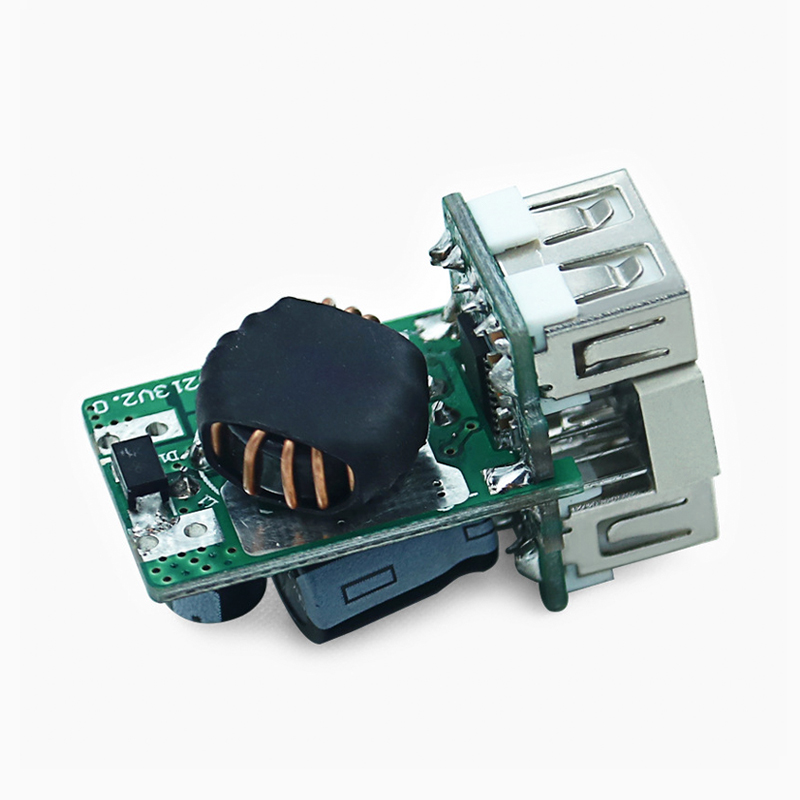

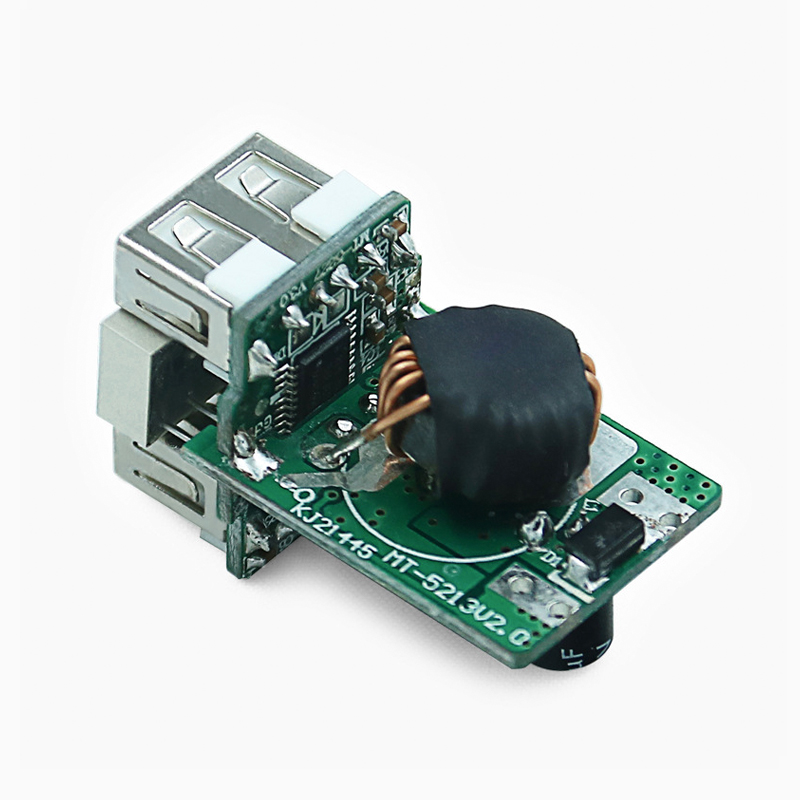

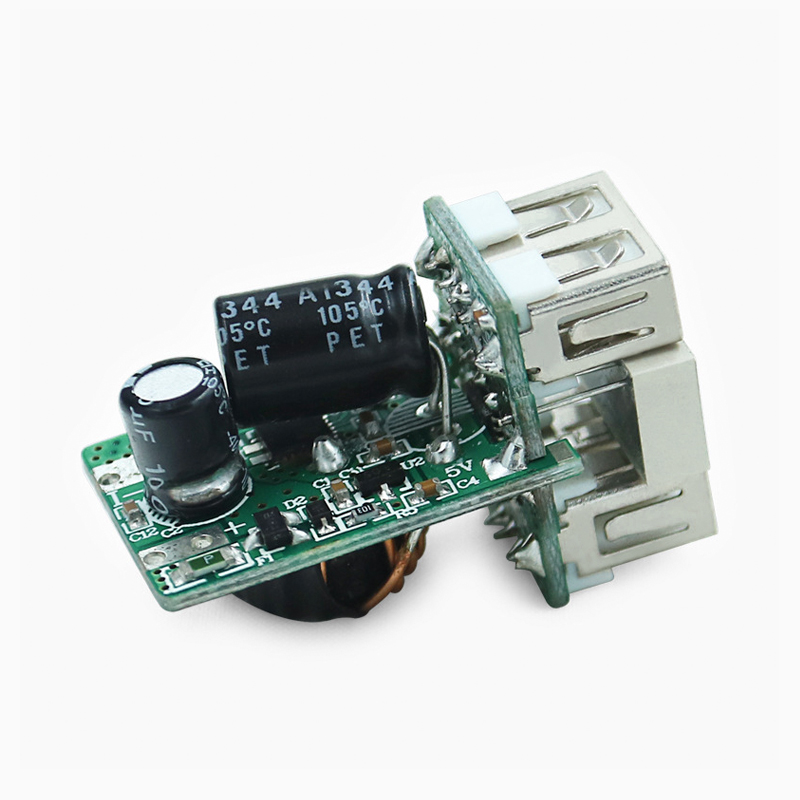

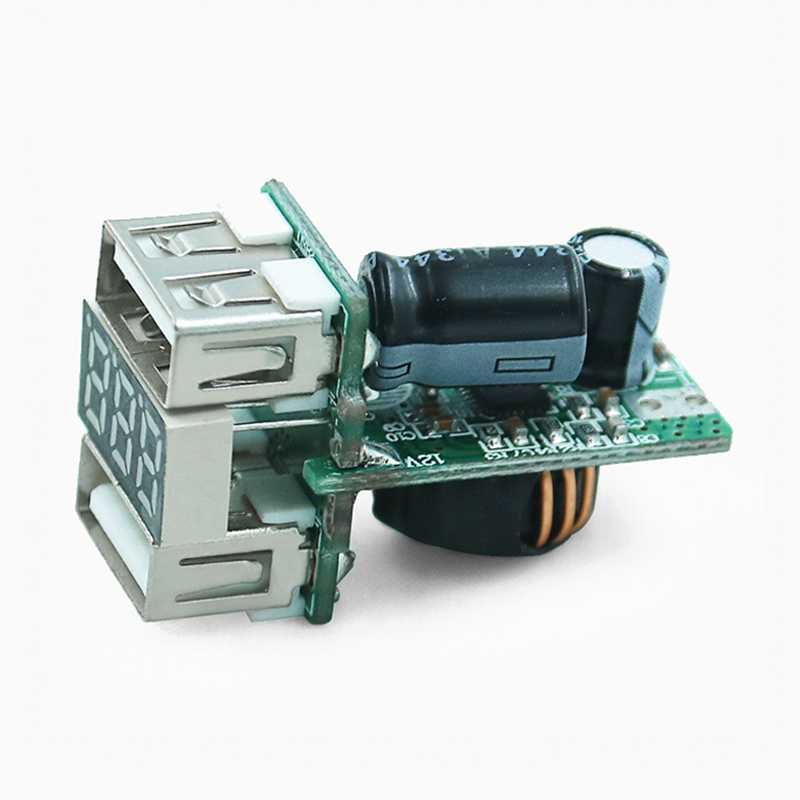

MT-5213_车载数显USB充电器电路板方案复制_车充线路板成品设计

一、产品概述

车载数显USB充电器是一种集充电、显示、保护于一体的车载设备，它能够实时监测并显示汽车电瓶的电压和充电电流，同时提供高效、安全的充电服务。

二、方案特点

1. 数显功能：通过内置的显示屏，能够实时显示汽车电瓶的电压和充电电流，方便用户了解车辆用电状况。
2. 高效充电：支持多种充电协议，如华为FCP、三星AFC、高通QC3.0/QC2.0等，兼容不同品牌和型号的设备，提供快速充电服务。
3. 安全保护：具备短路保护、过压保护、过流保护、过热保护等多重安全保护机制，确保设备和用户的安全。
4. 智能识别：内置智能识别芯片，能够自动检测并适配连接设备的充电需求，提供合适的充电电压和电流。

三、方案设计

1. 电源管理模块

   • 选用高效率、高可靠性的电源管理IC，确保输出电压和电流的稳定性和精度。
   • 设计宽电压输入范围（如12V-24V），以适应不同车型的电压需求。

2. 数显模块

   • 选用高清晰度的电子显示屏，能够实时显示电压、电流等参数。
   • 设计简洁明了的显示界面，方便用户查看和理解。

3. 充电协议支持模块

   • 集成多种充电协议支持芯片，确保兼容不同品牌和型号的设备。
   • 通过智能识别芯片，自动检测并适配连接设备的充电需求。

4. 安全保护模块

   • 设计短路保护、过压保护、过流保护、过热保护等电路，确保设备和用户的安全。
   • 采用高质量的材料和工艺制造，提高产品的可靠性和耐用性。

5. 外观设计

   • 设计符合人体工学和美学原理的外观设计，提高产品的美观度和使用舒适度。
   • 选用优质的材料和工艺制造外壳，提高产品的耐用性和抗摔性。

四、测试与验证

1. 功能测试：对车载数显USB充电器的各项功能进行测试，确保其正常工作。
2. 性能测试：对充电效率、输出电压和电流的稳定性进行测试，确保满足设计要求。
3. 安全测试：对安全保护机制进行测试，确保在异常情况下能够及时响应并切断电源。
4. 兼容性测试：对不同品牌和型号的设备进行测试，确保兼容性和充电效果。
