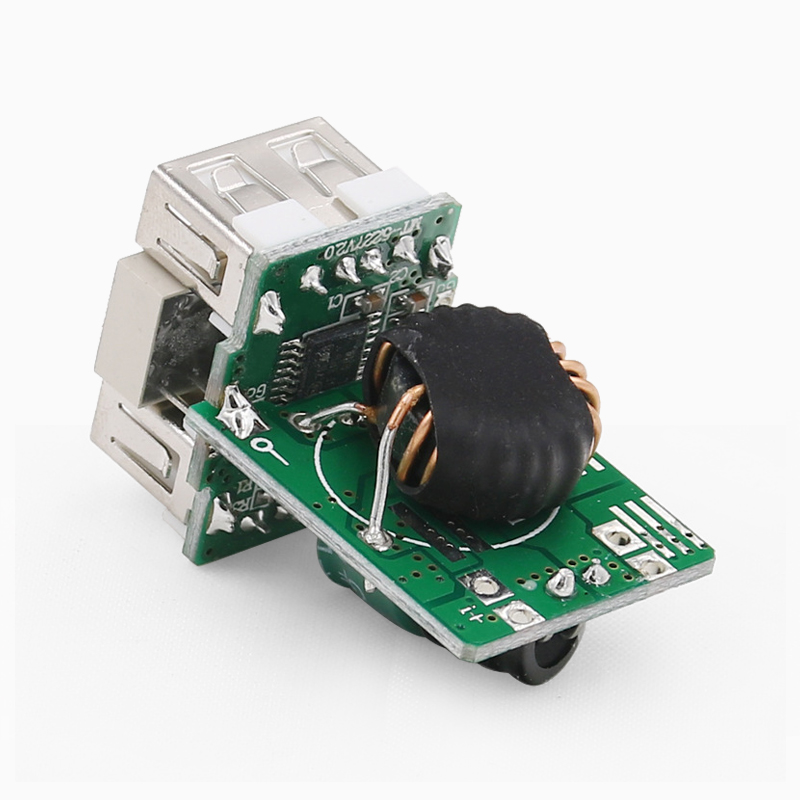

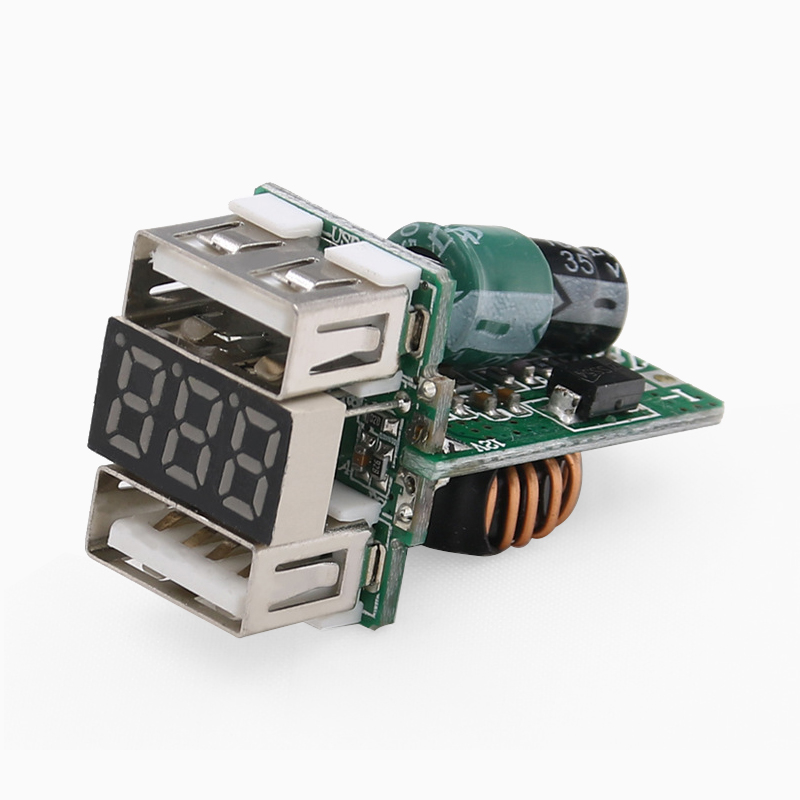

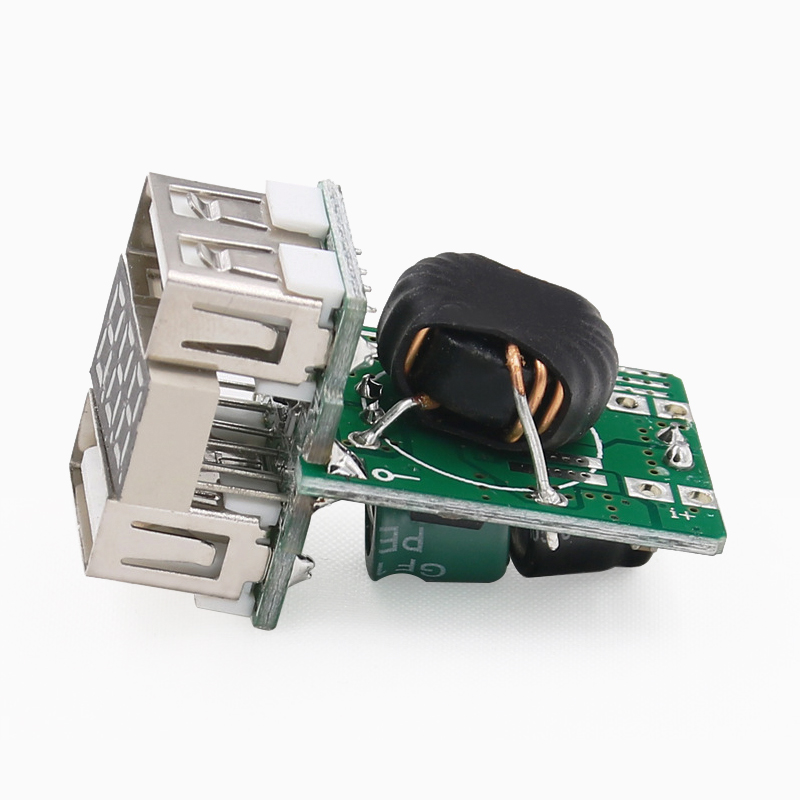

MT-5227_车载USB充电器方案pcb开发_无线车充控制板数显线路板

一、车载USB充电器概述

车载USB充电器，简称车充头，是指通过汽车电瓶供电的充电器，用于为各种便携式、手持式设备（如手机、PDA、GPS等）的锂电池充电。由于汽车提供的电压较低，车载充电器内部通常只需要有过载保护电路。

二、车载USB充电器方案的关键要素

1. 电源管理IC

   • 必须满足耐高压、高效率、高可靠性、低频率（有利于EMI的设计）等要求。
   • 能够提供稳定的输出电压和电流，满足设备的充电需求。

2. 过载保护电路

   • 用于保护车载充电器和连接的设备免受电流过大的损害。
   • 当电流超过设定值时，会自动切断电源。

3. 保险管

   • 车载充电器插座的前端设计有保险管。
   • 当电流超过过载保护电路可承受范围时，保险丝会立即熔断，起到保护作用。

4. 充电协议支持

   • 需要支持多种充电协议，如华为FCP、三星AFC、高通QC3.0/QC2.0等，以兼容不同品牌和型号的设备。
   • 苹果设备需要支持最大2.4A的充电电流。

5. 输出参数

   • 输出电压通常为5V，输出电流根据需要可选择不同规格，如1A、2.1A、3.1A等。
   • 需要确保输出电压和电流的稳定性和精度。

6. 安全性能

   • 需要具备短路保护、欠压保护、输入过压保护、过压保护、过热保护等安全性能。
   • 这些保护机制能够在出现异常情况时及时切断电源，保护设备和用户的安全。

三、车载USB充电器方案的设计思路

1. 电源管理IC的选择

   • 根据车载充电器的输出功率、效率、可靠性等要求选择合适的电源管理IC。
   • 需要考虑IC的封装尺寸、散热性能等因素。

2. 电路设计

   • 设计合理的电路布局和走线，确保电路的稳定性和可靠性。
   • 需要考虑电路的抗干扰性能和EMI性能。

3. 保护电路的设计

   • 根据车载充电器的安全性能要求设计保护电路。
   • 需要确保保护电路能够在出现异常情况时及时响应并切断电源。

4. 测试与验证

   • 对车载充电器进行严格的测试和验证，确保其性能和安全性满足要求。
   • 需要进行功能测试、性能测试、安全测试等多个方面的测试。
