MT-6079_音乐胎教仪电路板加工_早教机白噪音音箱线路板包工包料

PCB主板规格

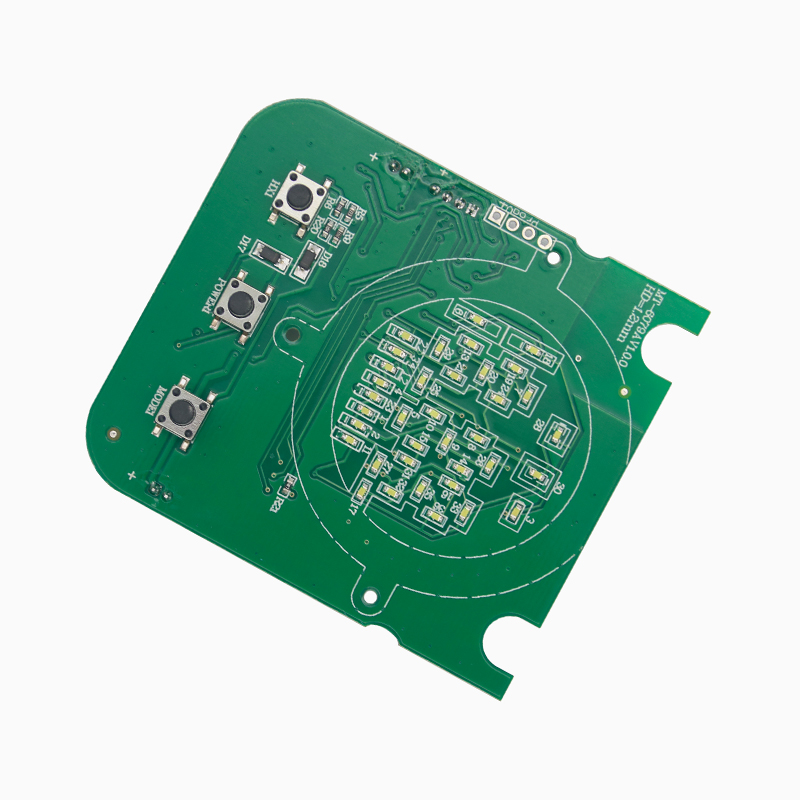

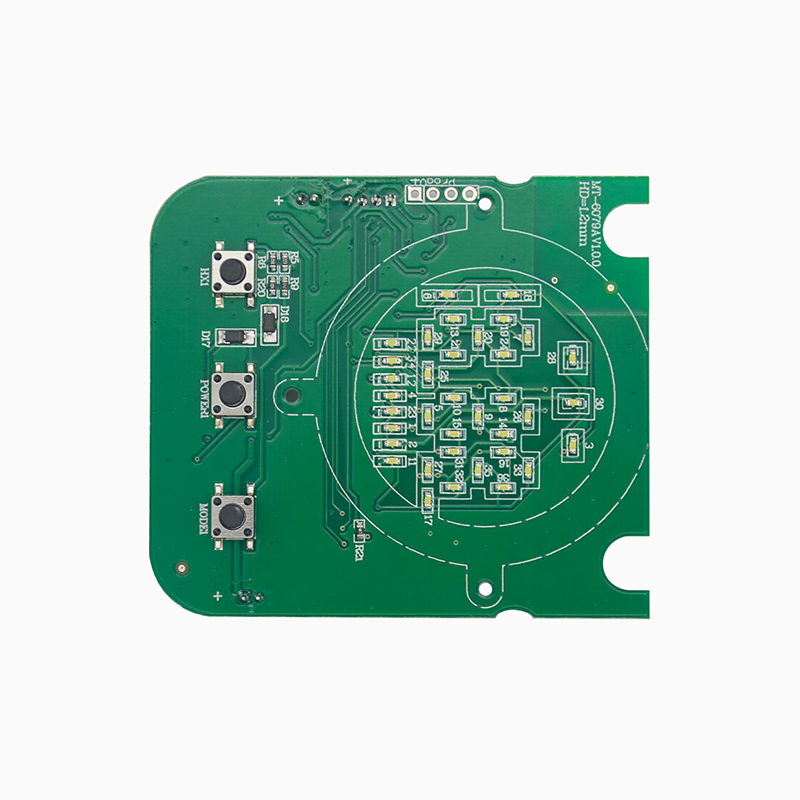

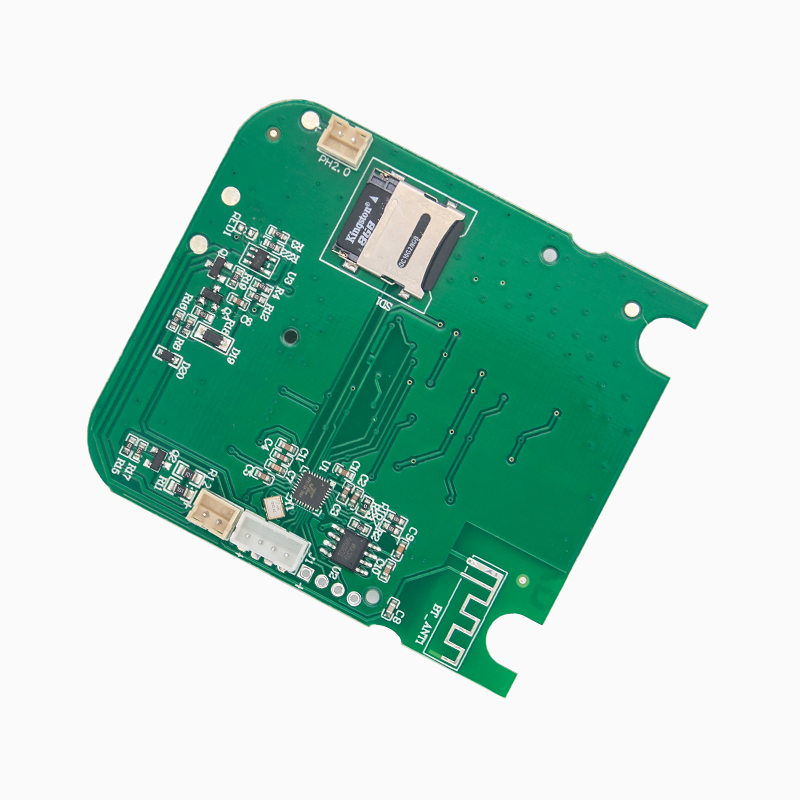

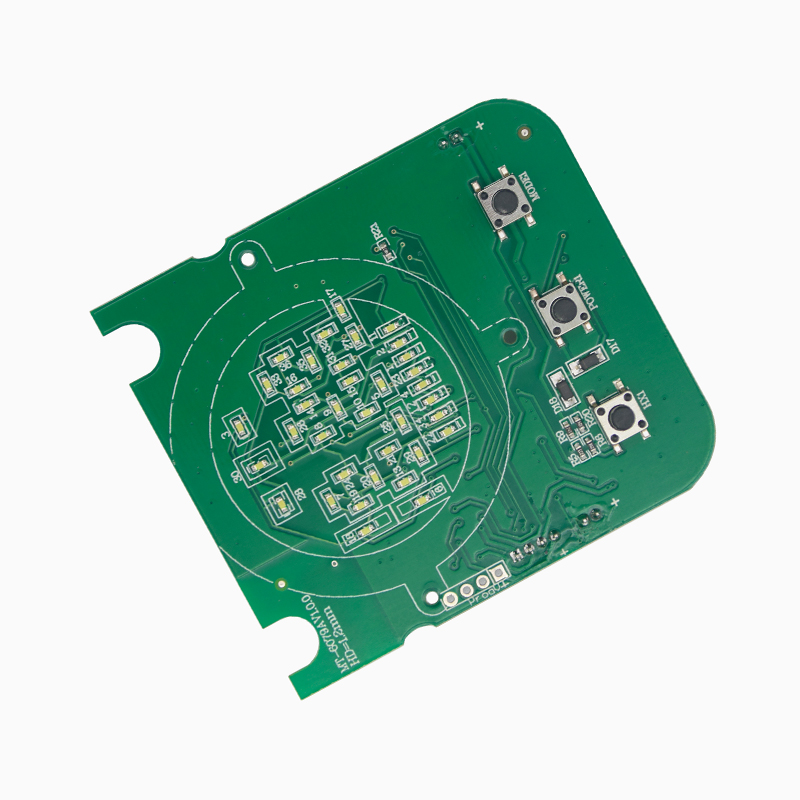

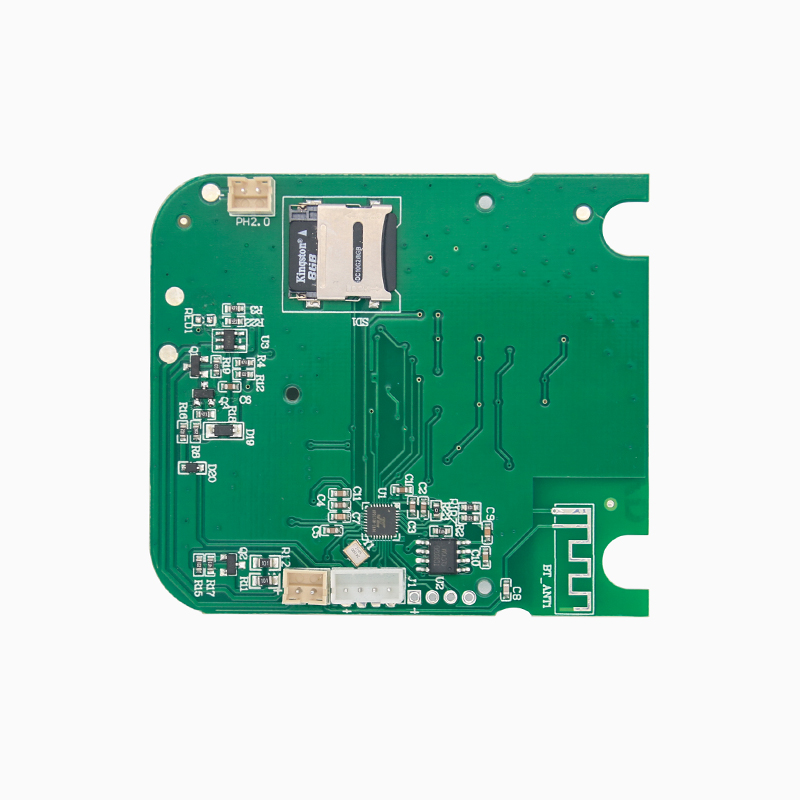

MT6079A V1.0 PCB 主板
尺寸：62x70x1.2mm
材质：FR-4 普通工艺
板厚：1.2mm
板层：双面板

MT6079B V1.0 PCB USB板
尺寸：55.7x55.2x1.2mm
材质：FR-4 普通工艺
板厚：1.2mm
板层：单面板

MT5913C V1.1 PCB USB板
尺寸：15x13.5mm
材质：FR-4 普通工艺
板厚：
板层：单面板

配件说明
电池：3.7V 聚合物软包电池（客户提供）
喇叭：0.5W
TF卡：8G（客户提供）

电气参数
工作电压：在电池电压范围内，最小3V，典型3.7V，最大4.2V
关机电流：在电池电压4V时，关机电流为0uA
充电电流：在电池电压4V时，充电电流典型值为220mA
工作电流（无灯照）：在电池电压3V至4.2V范围内，工作电流不超过50mA
灯照功率：在电池电压4.2V时，灯照功率为0.2W
全开工作电流：在电池电压4V时，全开工作电流不超过80mA

功能描述
关机状态：功能关闭，数码管关闭，板子进入关机状态。
关机：开机后，长按模式键关机，关机前显示“OFF”2秒，提示关机。
开机：关机状态下，长按按键开机，开机显示“ON”，并语音提示“正在播放第X个月胎教课程”。工作30分钟后自动关机。
课程选择：短按模式键，等数字闪动时通过加或者减键选择月份及歌曲。
灯光：非选择模式下按加键开关灯光，课程到6月份后开机自动打开灯光，可以手动关闭。5分钟后自动熄灭。灯光开启时数码管上的灯光图标点亮，关闭时熄灭。
充电：插入充电器，停止工作，进入充电状态。正在充电中电量灯闪烁；充满后电量灯长亮。
电量指示：电量充足时电量灯显示白色；当电量不足时电量灯白灯闪烁。低于3V时自动关机。
暂停功能：播放时按减键可以暂停播放，再按恢复。
节奏灯：根据音量跳动灯光。
