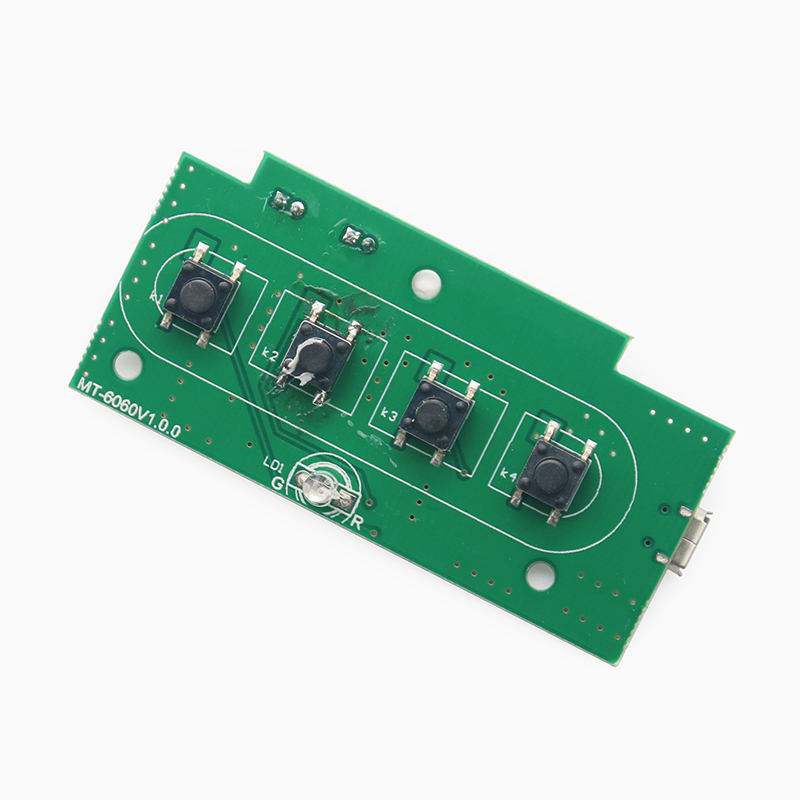

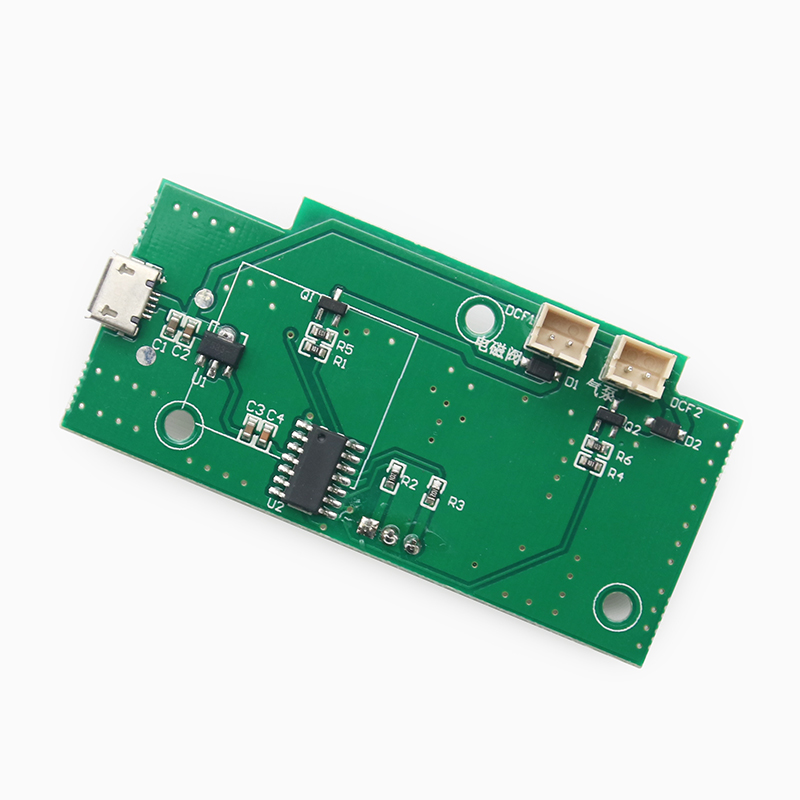

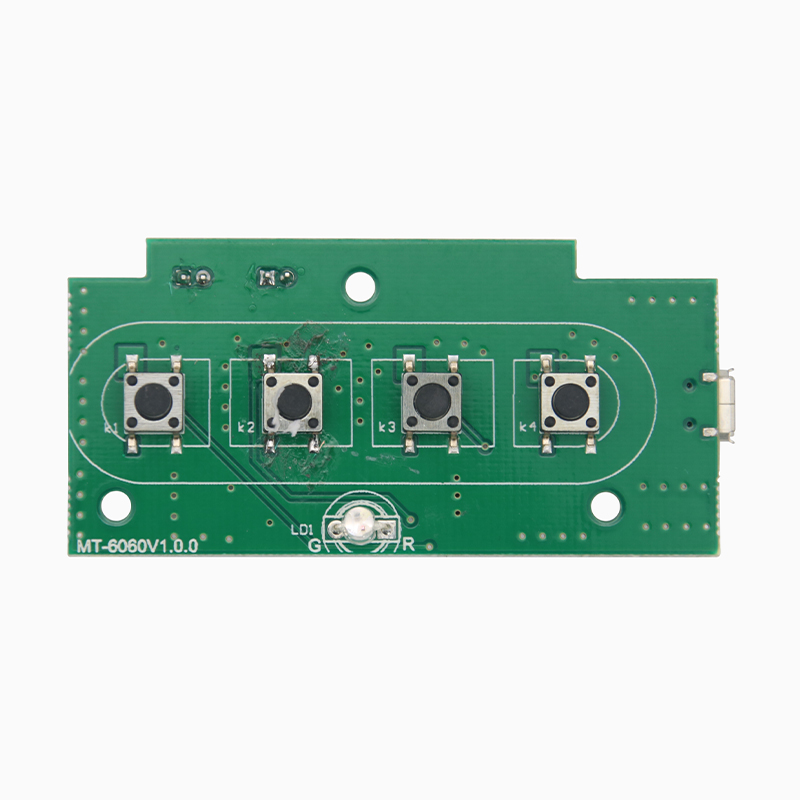

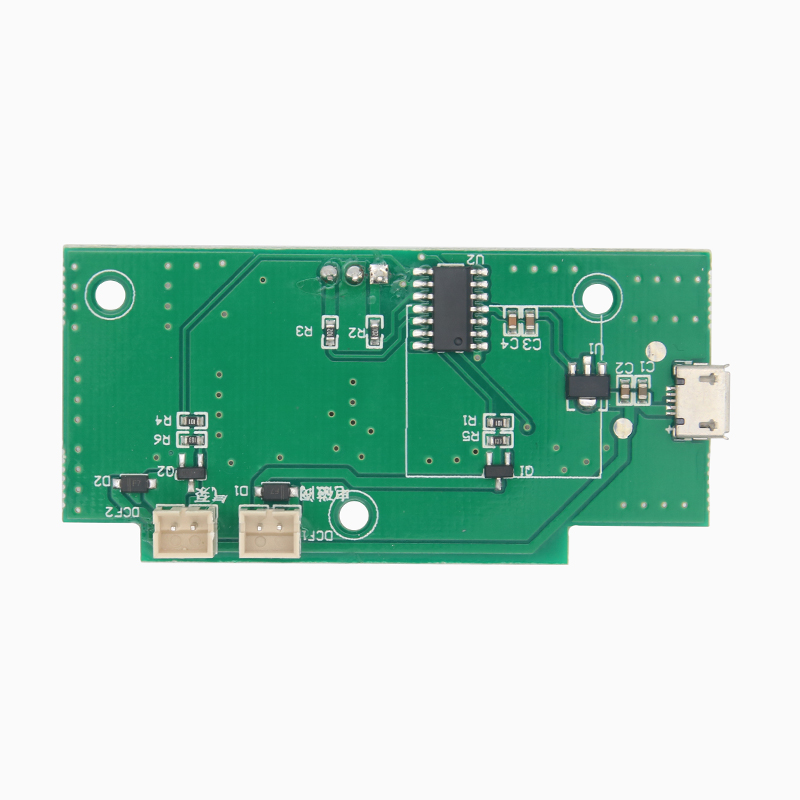

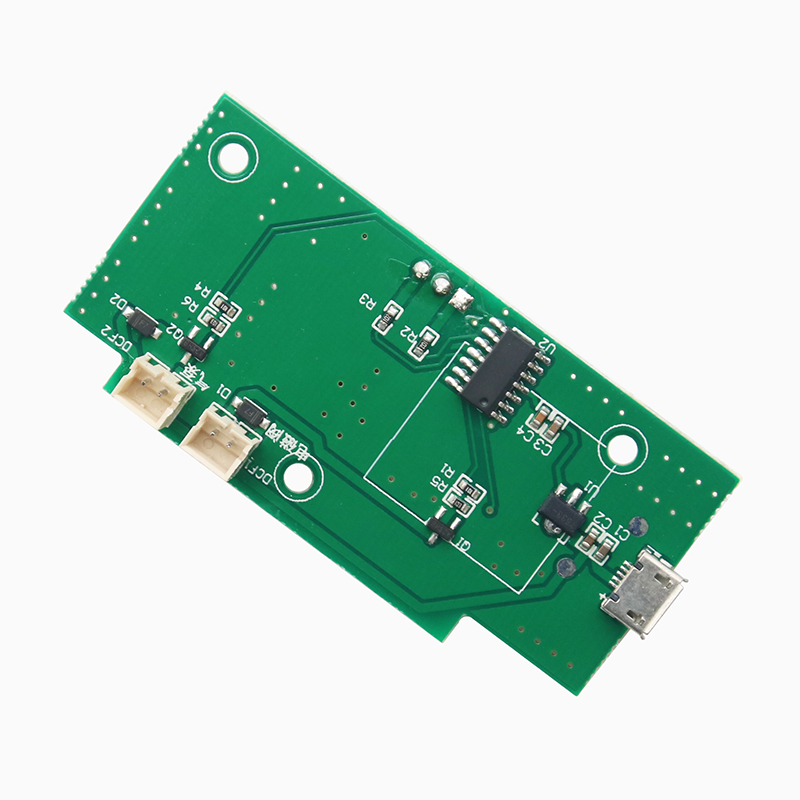

MT-6060_电动一体吸奶器PCB电路板开发_便携式自动挤奶器方案设计

规格尺寸

• 尺寸：66.5mm X 32.4mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明

• 气泵：额定电压4.5V
• 气阀：额定电压4.5V
• 适配器：5V/1A

功能描述

• 上电：指示灯无动作，程序初始化为红灯自动模式。
• 开机：按开关键（S1）即可开机，并进入红灯自动模式。
• 模式切换：按模式键（S4）可退出自动模式，并在红灯模式（按摩模式）和绿灯模式（吸奶模式）之间切换。切换模式后，设备会自动进入对应模式的第5档。
• 档位切换：按加键或减键可退出自动模式，并使对应模式的灯（红灯或绿灯）闪烁两次，表示档位增加或减少1。指示灯快速闪烁表示档位已达到最大（9档）或最小。
• 工作模式：
  • 自动模式：开机后若未进行操作，档位模式会自动从红灯模式最低档增加到绿灯模式8档。
  • 红灯模式（按摩模式）：吸放周期较短。
  • 绿灯模式（吸奶模式）：吸放周期较长。

电性参数

• 工作电压：4.9V ~ 5.2V（典型值5V）
• 待机电流：在5V供电下，待机电流典型值为1.5mA。
• 工作电流：根据负载实测确定，具体数值未提供。
• 最长吸放周期：在绿灯模式最大档下，最长吸放周期典型值为1.93秒。
• 最长吸气时间：在绿灯模式最大档下，最长吸气时间典型值为1.58秒。
• 最小吸放周期：在红灯模式最小档下，最小吸放周期典型值为0.9秒。
• 最小吸气时间：在红灯模式最小档下，最小吸气时间典型值为0.55秒。
