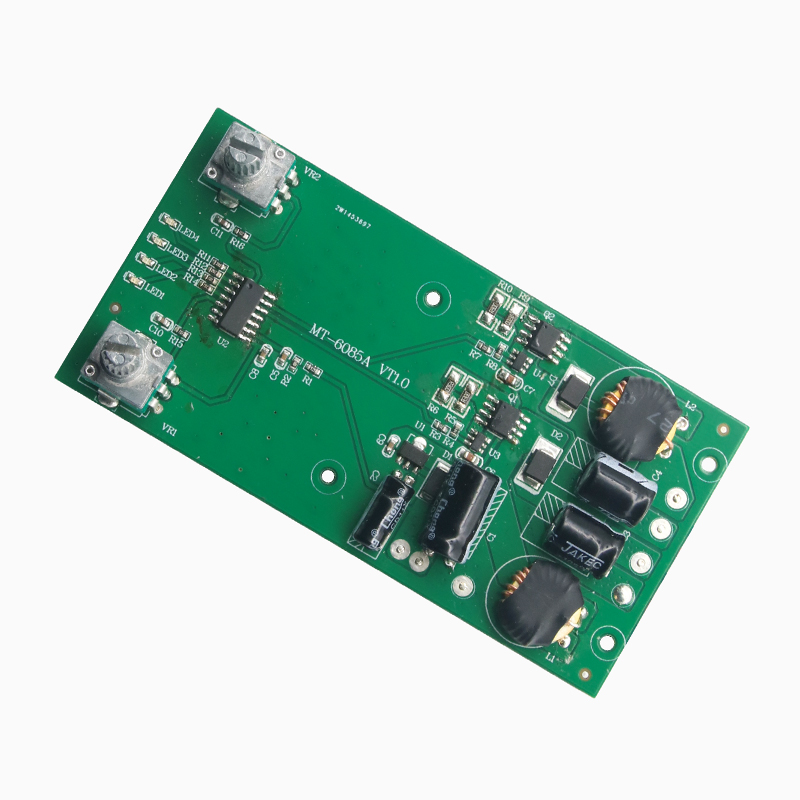

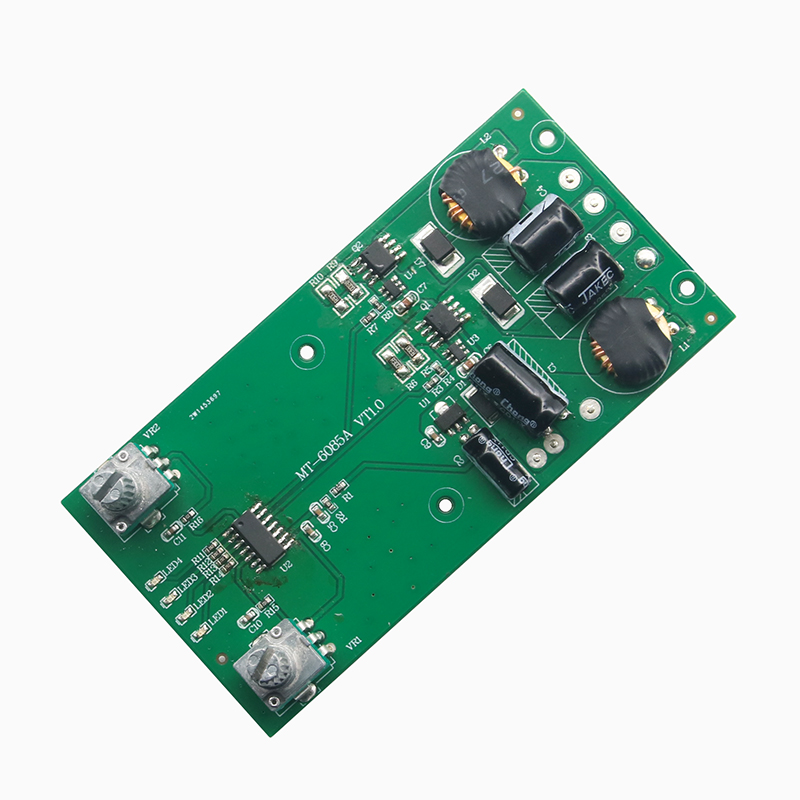

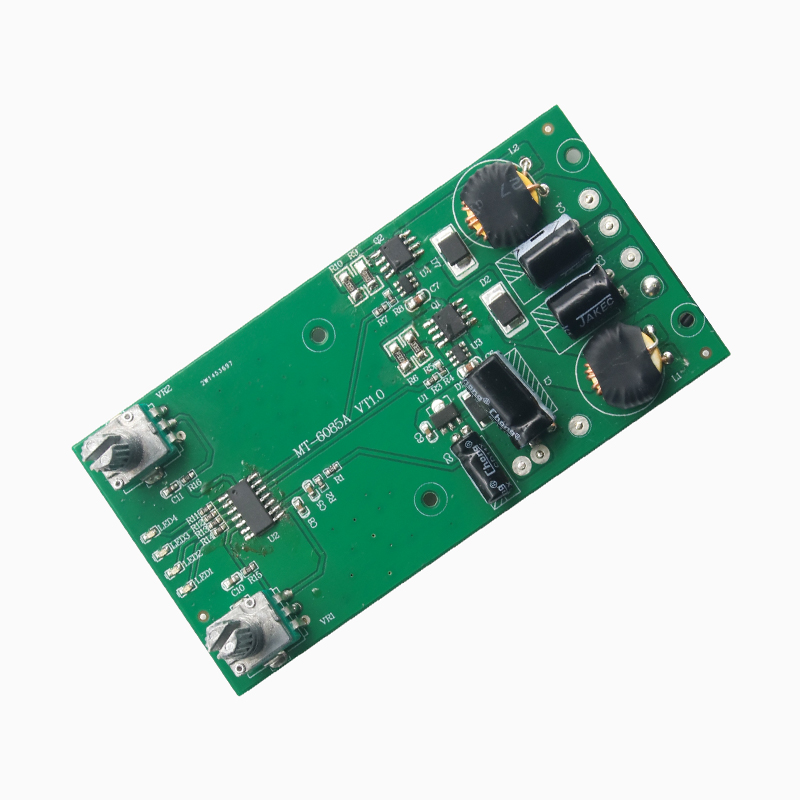

MT-6085_双色独立调光平板LED补光灯驱动板方案开发_灯板贴片加工

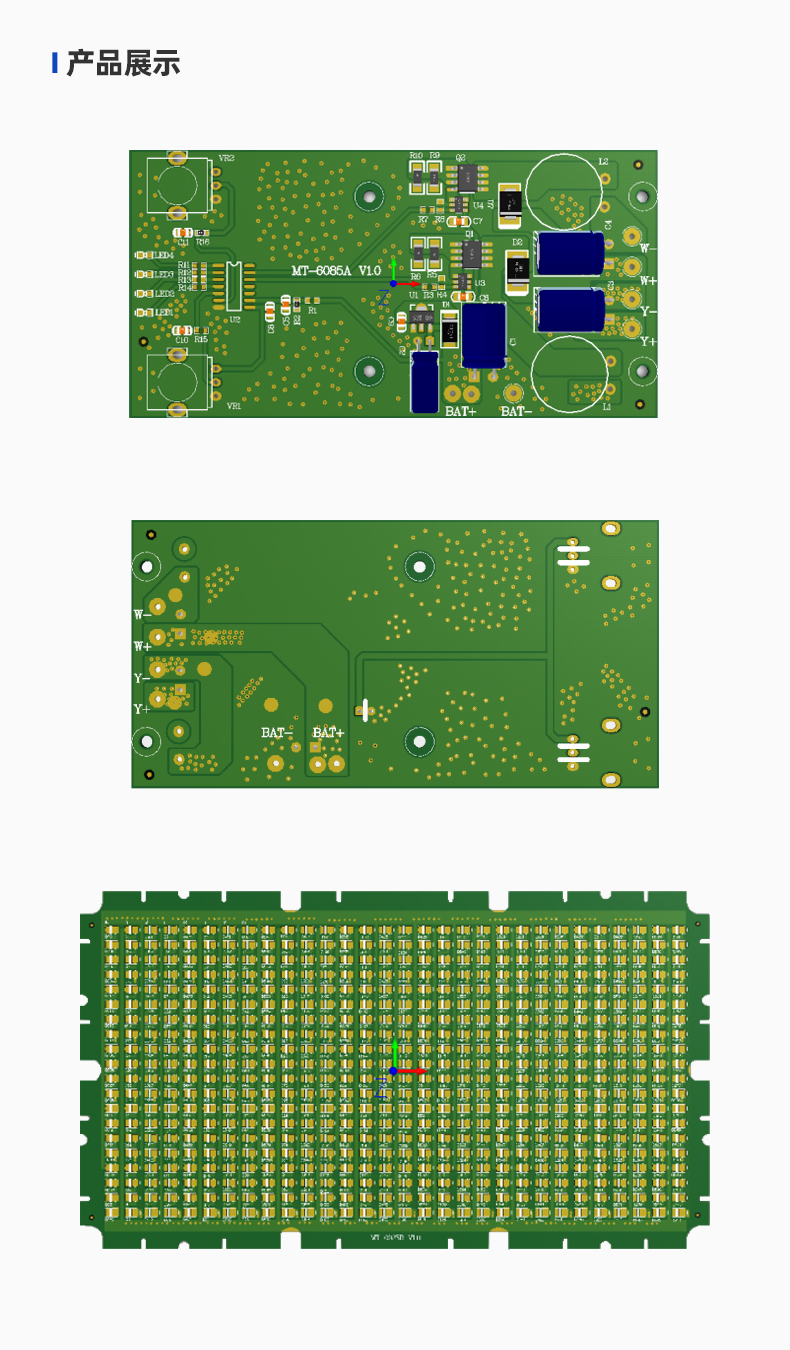

规格尺寸

• 尺寸：89.6mmX10mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明

• 灯板：0.2W LED灯珠
• 适配器：5V/2A

功能描述

• 电源+亮度：上电后，按下按键即可开机，初始亮度为最暗的5%。当按键正对自己时，右侧滑条从右到左滑动，亮度以20%的幅度递增；从左到右滑动，亮度以20%的幅度递减。
• 色温调节：左侧滑条从右到左滑动，色温由冷变暖；从左到右滑动，色温由暖变冷。

电性参数

• 适配器工作电压：在测试条件下，最小值和最大值未提供，典型工作电压为220VAC。
• 适配器输出电压：输出电压为5V/2A。
• 冷光最大电流：在5V输入条件下，冷光最大电流为1.9A。
• 暖光最大电流：在5V输入条件下，暖光最大电流同样为1.9A。
• 冷光最大输出功率：在5V输入条件下，冷光最大输出功率为9.4W（最小值未提供）。
• 暖光最大输出功率：在5V输入条件下，暖光最大输出功率同样为9.4W（最小值未提供）。
