MT-5988_18寸触摸调光灯pcba线路板一站式生产_LED摄影补光灯方案

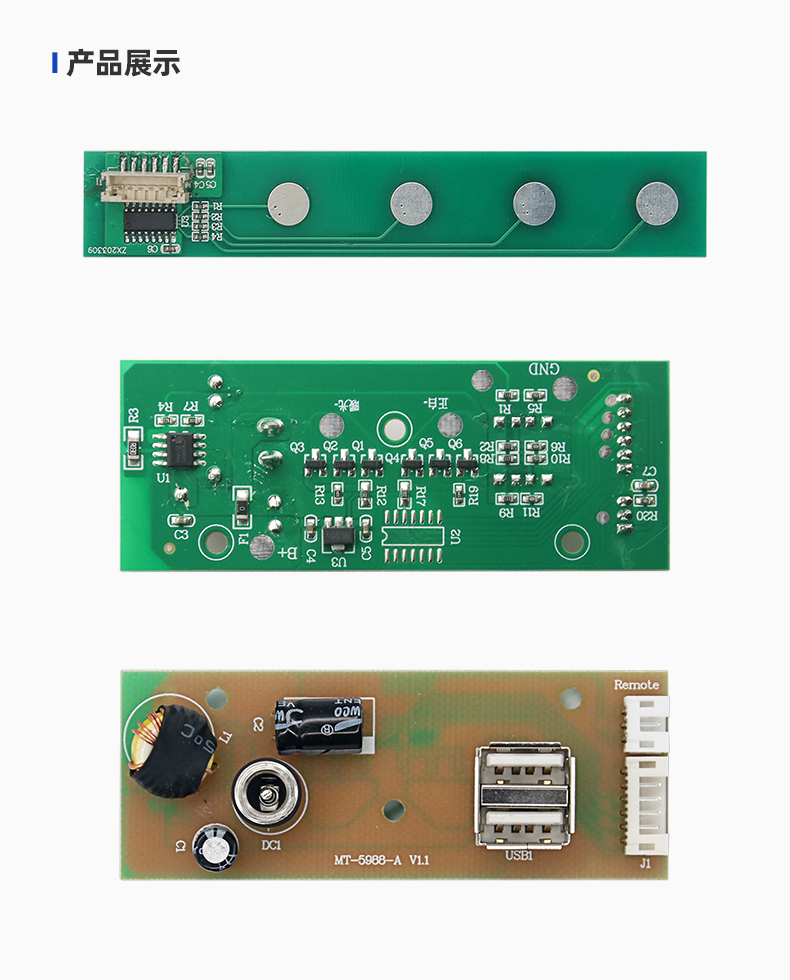

规格尺寸

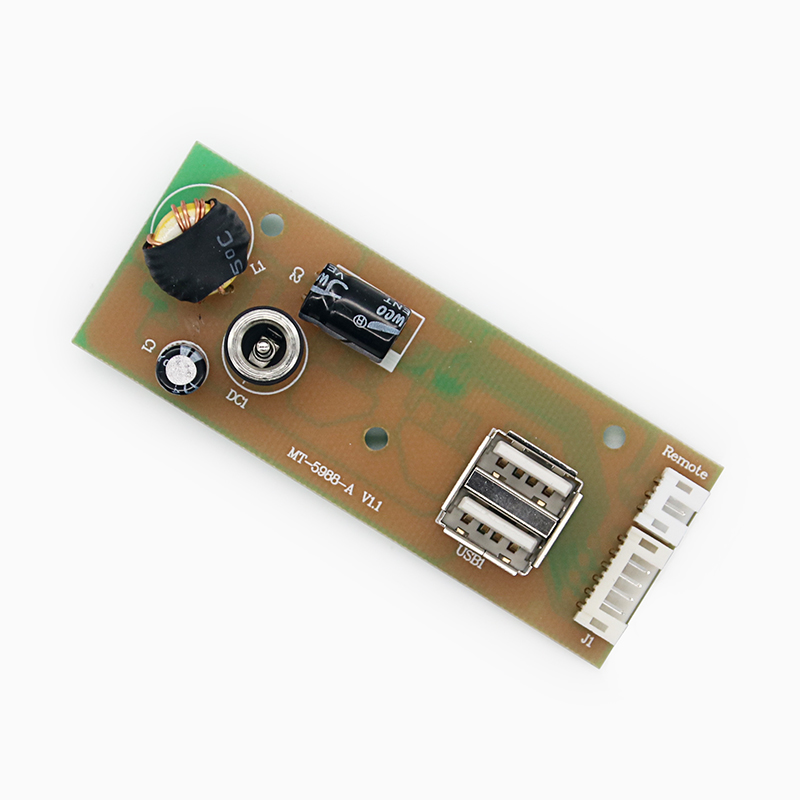

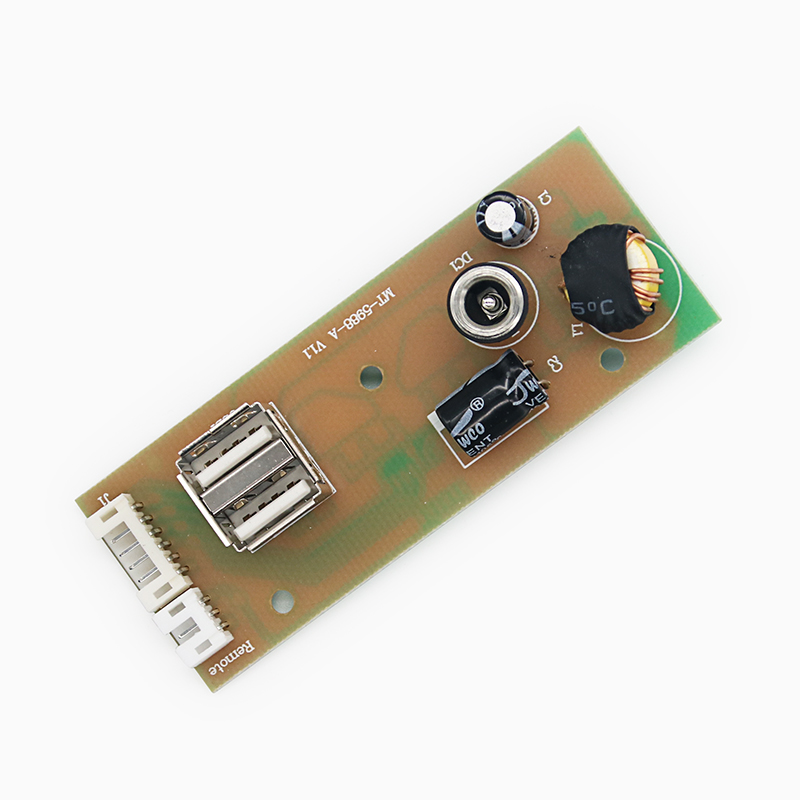

MT5988-A

• 尺寸：80×30.5×1.2mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：单面板

MT5988-B

• 尺寸：120×20×1.2mm
• 材质：FR-4
• 板厚：1.2mm
• 板层：双面板

配件说明

• 416LED 灯板：DC13.2V
• 适备器：IN：AC220V OUT：DC13.2V/5A
• 遥控器：型号：YB807F

电性参数

• 工作电压：通过适备器供电，典型值为13.2V。
• 工作电流：
  • 冷光模式下：电流值在典型条件下为2.8A。
  • 暖光模式下：电流值在典型条件下为2.85A。
  • 冷暖光混合模式下：电流值在典型条件下为2.54A。
• USB输出：提供5V/3A的电源输出。

功能描述

1. 上电状态：灯光初始值设为亮度50%，色温50%。
2. 按键操作：
   • ON键：用于开关灯。
   • +键：增加亮度。
   • MODE键：调节色温。
   • -键：减少亮度。
3. 开关灯：开灯时，亮度逐渐增加到上次关灯前的亮度和色温；关灯时，灯光逐渐减弱至熄灭。
4. 亮度调节：短按+/-键，亮度以一档为单位增减；长按+/-键，亮度连续增减。
5. 色温调节：短按MODE键，色温向暖光或冷光方向调节一档；当调至最冷或最暖档后，再次短按将往反方向调节。长按MODE键，色温连续向暖光或冷光方向调节，第二次长按时向反方向调节，直至达到最暖或最冷档后停止。
6. 亮度档位：共64档可调。
7. 色温档位：共16档可调。
8. 最大输出：灯光最大输出功率为85%。
