MT-5966_智能语音胎教仪线路板方案_白噪音音乐早教机电路板加工

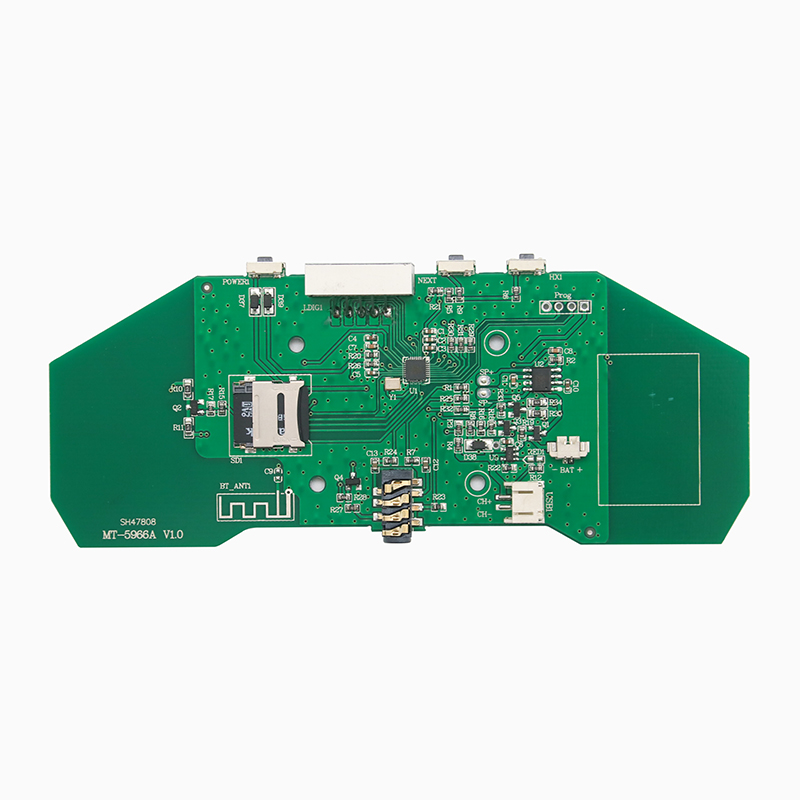

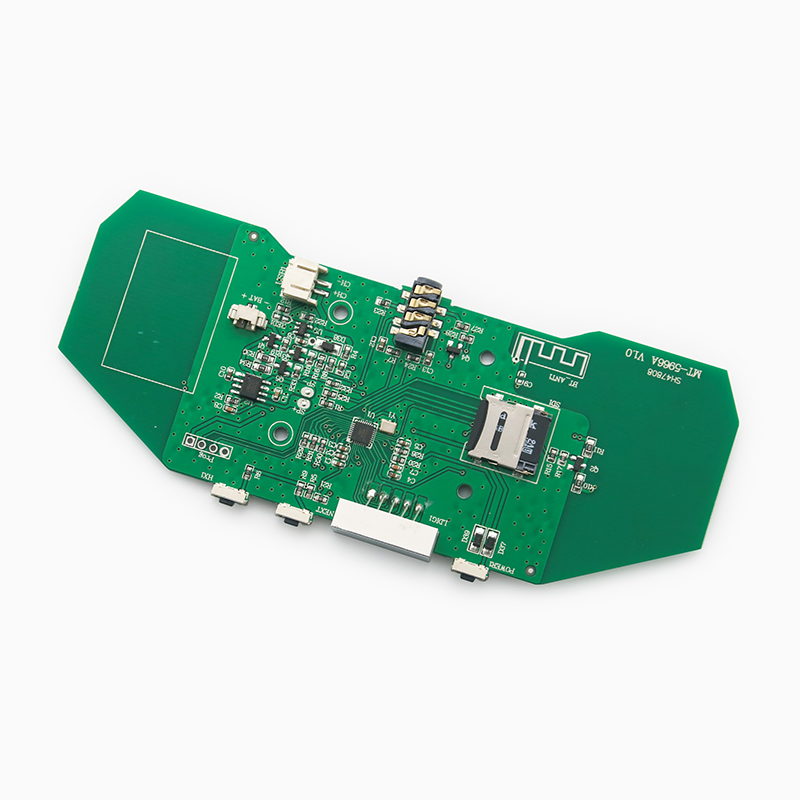

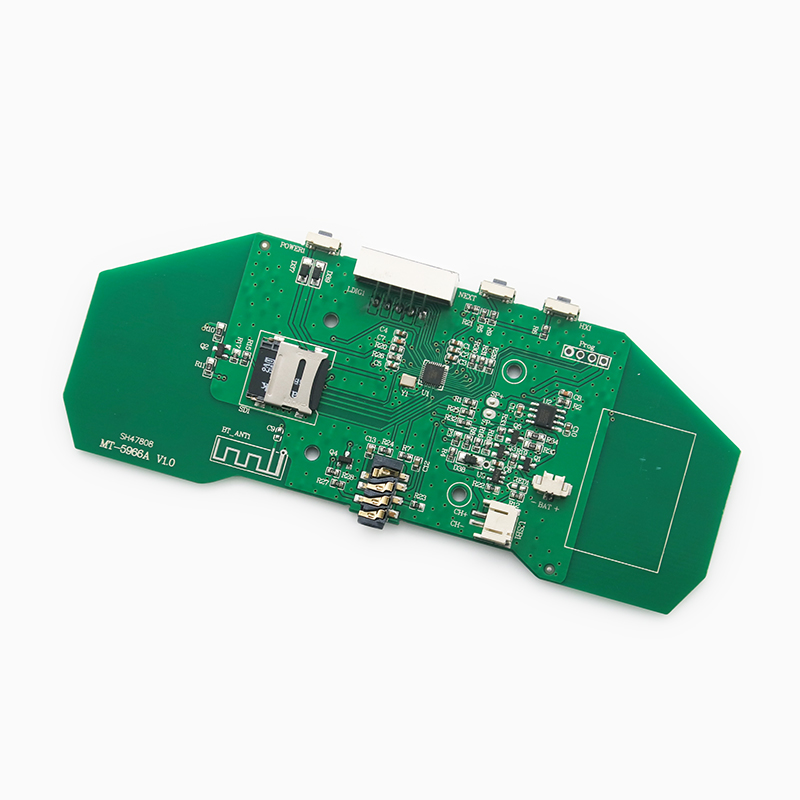

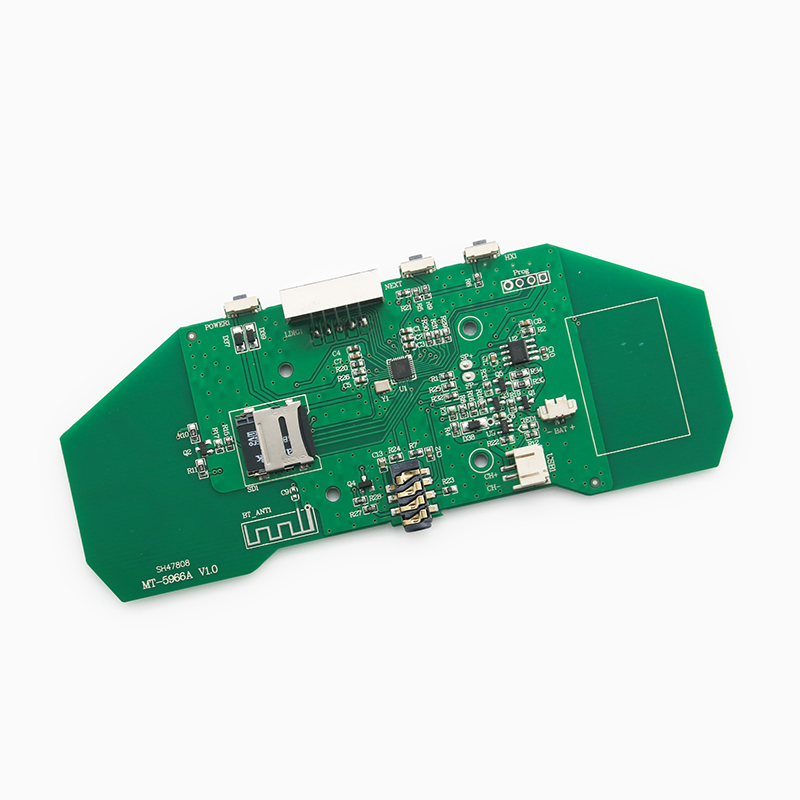

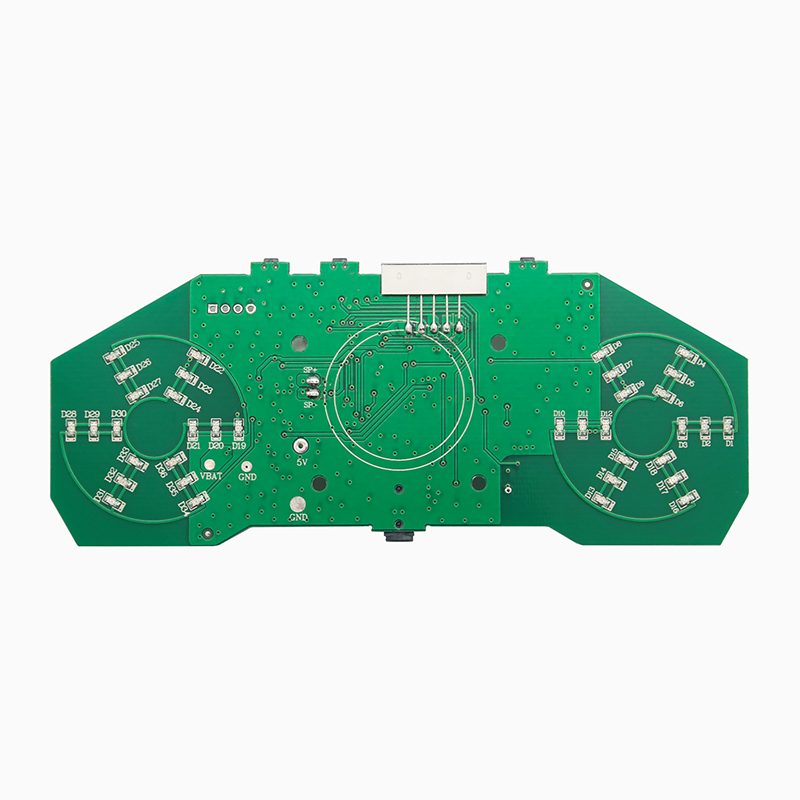

MT5966A PCB 主板

• 尺寸：57x140x1.2mm
• 材质：FR-4 普通工艺
• 板厚：1.2mm
• 板层：双面板

MT5966B PCB USB板

• 尺寸：10x10x1.0mm
• 材质：FR-4 普通工艺
• 板厚：1.0mm
• 板层：双面板

外接配件说明：

• 电池：客户提供，3.7V 聚合物软包电池
• 喇叭：0.5W

电气参数

• 工作电压：电池电压范围为3V至4.2V（典型值为3.7V）
• 关机电流：在电池电压为4V时，关机电流为0uA（未给出具体范围，但典型值为0）
• 充电电流：在电池电压为4V时，充电电流的典型值为220mA（未给出具体范围）
• 工作电流（无灯照）：在电池电压为3V至4.2V时，工作电流的最大值为50mA（未给出最小和典型值）
• 灯照功率：在电池电压为4.2V时，灯照功率的最大值为0.8W

功能描述

• 关机状态：所有功能关闭，数码管熄灭，板子进入低功耗关机状态。
• 关机：开机后，短按按键即可关机。关机前，数码管会显示“OF”2秒，作为关机提示。
• 开机：在关机状态下，长按按键即可开机。开机后，数码管会显示“ON”，并伴随语音提示“正在播放第X个月胎教课程”。设备会在工作30分钟后自动关机。
• 课程选择：按课程键可以切换到下一个月的课程，当课程切换到10月份后，会重新回到1月份的课程。
• 灯光：按灯光键可以开关灯光。当课程进行到6月份后，开机时灯光会自动打开，但可以通过手动操作关闭。灯光会在开启10分钟后自动熄灭。当灯光开启时，数码管上的灯光图标会点亮；当灯光关闭时，图标会熄灭。
• 充电：插入充电器后，设备会停止工作并进入充电状态。在充电过程中，数码管会显示转圈动画；当电池充满后，数码管的外圈会长亮。
• 电量指示：电量充足时，电量灯会显示白色；当电量不足时，电量灯会显示红色。
• 母婴同听：插入耳机后，数码管上的母婴同听图标会点亮；拔出耳机后，图标会熄灭。
